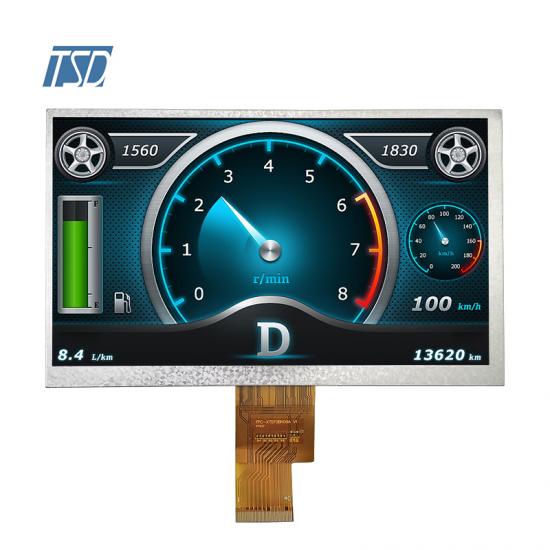

Beschreibung:
TST070WSIH-187 ist ein 7 Zoll großes TFT-LCD-Display im Querformat für den Automobilbereich. Die Auflösung beträgt 1024 x 600 Pixel, das IPS-Panel bietet freien Betrachtungswinkel und der Treiberchip ist Himax. Das TFT-Modul bietet eine hohe Helligkeit von 1000 cd/m² und ist für den Außeneinsatz geeignet. Die Betriebstemperatur beträgt -20 bis 70 °C, Lagertemperatur -30 bis 80 °C. Hintergrundbeleuchtung mit 21 weißen LEDs.

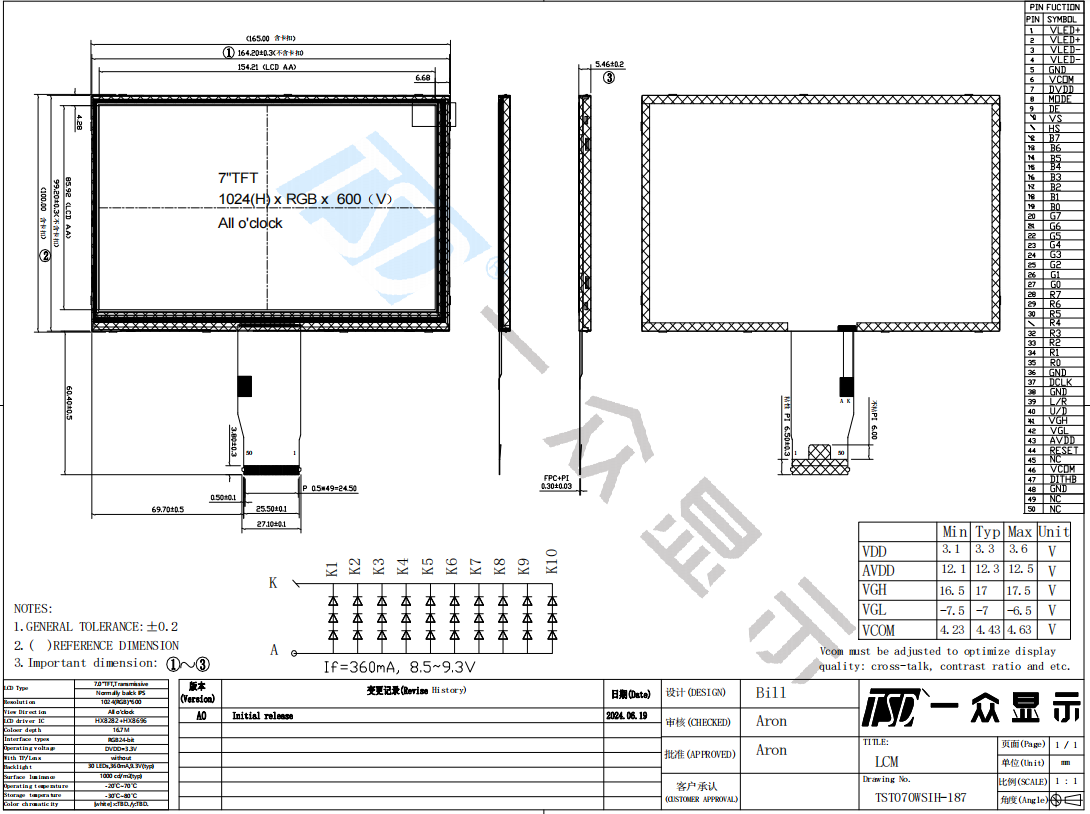

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST070WSIH-187 | |
| O Außenmaß (mm) | 166,90 x 108,65 x 7,4 | |
| Aktive Fläche (mm) | 152,448 x 91,4688 | |
| Auflösung (Punkte) | 1024 x 600 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ 80 °C | |
| Anzahl der Pixel (Pixel) | 1024 (H) x RGB x 600 (V) | |
| Touchpanel | ohne | |
| Helligkeit | 1000 cd/m2 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 7 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle | RGB | |
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | VLED+ | Stromversorgung für LED-Hintergrundbeleuchtung (Anode) |
| 2 | VLED+ | Stromversorgung für LED-Hintergrundbeleuchtung (Anode) |
| 3 | VLED- | Stromversorgung für LED-Hintergrundbeleuchtung (Kathode) |
| 4 | VLED- | Stromversorgung für LED-Hintergrundbeleuchtung (Kathode) |
| 5 | GND | Boden |
|
6 |
VCOM | Gemeinsame Spannung |
| 7 | DVDD | Stromversorgung für digitale Schaltung |
| 8 | MODUS | DE/SYNC-Modus auswählen |
| 9 | DE | Dateneingabe aktivieren |
| 10 | VS | Vertikaler Sync-Eingang |
| 11 | HS | Horizontaler Sync-Eingang |
| 12~19 | B7~B0 | Blaue Daten |
| 20~27 | G7~G0 | Grüne Daten |
| 28~35 | R7~R0 | Rote Daten |
| 36 | GND | Stromerdung |
| 37 | DCLK | Beispieluhr |
| 38 | GND | Boden |
| 39 | CLK_P | LVDS-Takt+ |
| 40 | GND |
Stromerdung
|
| 41 | VGH |
Gate-Ein-Spannung
|
| 42 | VGL |
Gate-Off-Spannung
|
| 43 | AVDD | Leistung für analoge Spannung |
| 44 | ZURÜCKSETZEN | Globaler Reset-Pin |
| 45 | NC |
Keine Verbindung
|
| 46 | VCOM |
Gemeinsame Spannung
|
| 47 | DITHB | Dithering-Funktion |
| 48 | GND | Boden |
| 49 | NC | Keine Verbindung |
| 50 | NC | Keine Verbindung |
Merkmale:
• 7", Querformat, normalerweise schwarz, ADS-Typ, transmissives TFT-LCD-Modul aus amorphem Silizium
• Bildschirmauflösung: 1280 x RGB x 768.
• Betrachtungswinkel (U/D/L/R): 80/80/80/80
• „Himax“ HX8282 +HX8296
• Anzeige von bis zu 16,7 Millionen Farben.
• RGB.
• Hintergrundbeleuchtung mit 21 LEDs.
• HC-Frontpolarisator.
• „RoHS“-Konformität.
