TSD 0,49 Zoll OLED 64x32 PMOLED-Anzeigefeld

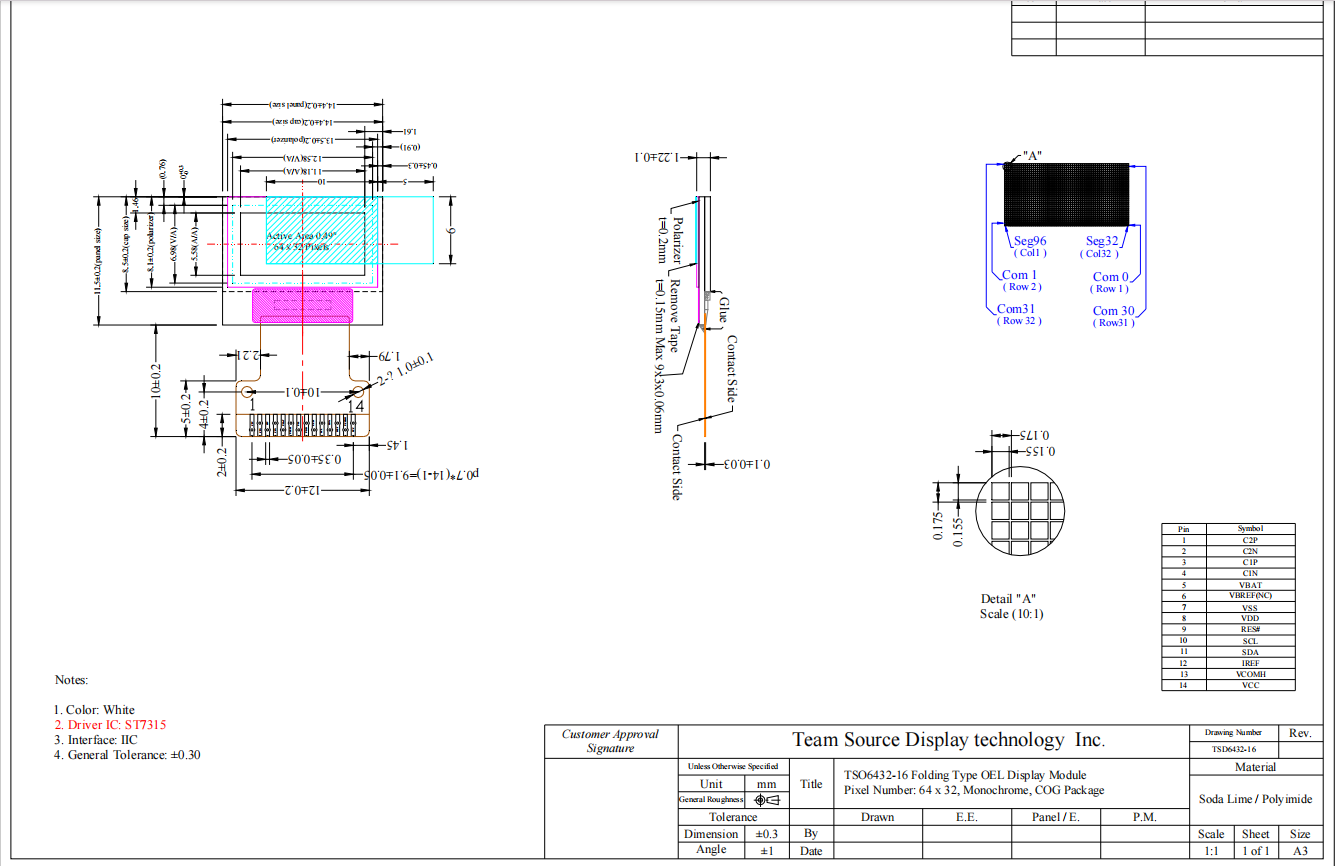

Allgemeine Spezifikation

Teile-Nr.

TSO6432-16

Punktmatrix

64 (B) × 32 (H)

Pixelgröße

0,155 (B) × 0,155 (H)

Pixelabstand

0,175 (B) × 0,175 (H)

Aktiver Bereich

11,18 (B) × 5,58 (H)

Panelgröße

14,5 (B) × 11,6 (H) × 1,22 (T)

Touchpanel

ohne

Anzeigemodus

Passive Matrix

Diagonale A/A-Größe

0,49

Modulgewicht

0,405 g ± 10 %

Pins Beschreibung

Pin-Nr.

Symbol

Beschreibung

1

C2P

Pin für Ladungspumpenkondensator; Mit einem Kondensator miteinander verbinden.

Verbinden Sie sich mit jedem

2

C2N

Minuspol des Flying-Boost-Kondensators

3

C1P

Pin für Ladungspumpenkondensator; Mit einem Kondensator miteinander verbinden.

4

C1N

Minuspol des Flying-Boost-Kondensators

5

VBAT

Stromversorgung für den Ladepumpen-Reglerkreis.

6

VBREF

NC

7

VSS

Masseverbindung zur Logikschaltung

mit externer Masse verbunden.

8

VDD

Stromversorgung

9

RES#

Dieser Pin ist ein Reset-Signaleingang. Wenn der Pin auf LOW gezogen wird, wird die Initialisierung des Chips

ausgeführt. Halten Sie diesen Pin während des normalen Betriebs auf HIGH (d. h. mit VDD verbinden).

10

SCLK

Takteingang.

11

SDA

Dateneingabe

12

IREF

Dies ist der Referenzpin für den Segmentausgangsstrom.

Zur Aufrechterhaltung des IREF sollte zwischen diesem Pin und VSS ein Widerstand angeschlossen werden.

13

VCOMH

Der Pin für das COM-Signal hat den abgewählten Spannungspegel.

Zwischen diesem Pin und VSS sollte ein Kondensator angeschlossen werden.

14

VCC

Stromversorgung für die Panel-Ansteuerspannung. Dies ist auch die positivste Versorgungsspannung

Versorgungspin. Wenn die Ladungspumpe aktiviert ist, sollte ein Kondensator zwischen

dieser Pin und VSS.
