TSD rundes Amoled LCD Individuell anpassbares LCD-Panel mit einer Auflösung von 454 x (RGB) × 454

Anzeigefarbe : 16,7 M (RGB x 8 Bit)

Anzeigeformat : 1,4 Zoll (454RGB x 454)

Pixelanordnung : Echte RGB-Anordnung

Schnittstelle : MIPI/SPI

Treiber-IC: RM69330

Beschreibung:



Dieses Anzeigemodul ist ein 1,4-Zoll-AMOLED- Flüssigkristalldisplay (LCD) (454 x 454) . Die Schnittstelle ist MIPI/SPI. Die Auflösung dieses 1,4 - Zoll - OLED beträgt 454 (B) x RGB x 454 (H) Punkte und es können bis zu 16,7 Millionen  Farben angezeigt werden. Der Treiber-IC ist  RM69330.

Zeichnung:





Spezifikation

Generelle Spezifikation

Teile-Nr.

TSO014VGHR-01

Anzeigegröße (Diagonal)

1,4 Zoll

LCD-Typ

Aoled

Auflösung

454* RGB *454

Blickrichtung

Alle

Modulübersicht

31,28 (H) × 30,3 (V) × 1,45 (T) (Anmerkung 1)

Aktiver Bereich

27,58 (H) × 24,13 (V)

Sichtfeld

ALLE

Anzeigefarben

65.000

Schnittstelle

MIPI/SPI

Treiber-IC

RM69330

Gewicht (g)

Wird noch bekannt gegeben

Stromverbrauch (W)

Bedienfeld

TBD (typ.)

B/L-System

TBD (typ.)

Betriebstemperatur

-20 ~60

Lagertemperatur

-30 ~70







Pins Beschreibung

Pin-Nr.

Symbol

Beschreibung

1

Zurücksetzen

Dieses Signal setzt das Gerät zurück und muss angewendet werden auf

Chip ordnungsgemäß initialisieren. Aktiv niedrig.

2

VCI_DE

Dieses Signal aktiviert die analoge Stromversorgung des Treiber-ICs des Power ICs.

3

NC

-

4

Masse

Die Kraftmasse

5

TE

Tear-Effekt-Ausgabe

6

DSI_D0N

MIPI DSI-Daten0-

7

CSX

SPI-Chip-Select-Eingangspin („Low“ aktivieren)

8

DSI_D0P

MIPI DSI-Daten0+

9

SCL

SPI Serielle Uhr

10

Masse

Die Kraftmasse

11

DCX

SPI CMD/Datenauswahlsignal

12

DSI_CLKN

MIPI DSI Takt-

13

SDI

SPI-Eingangssignal

14

DSI_CLKP

MIPI DSI-Takt+

15

SDO

SPI-Ausgangssignal

16

Masse

Die Kraftmasse

17

NC

-

18

VDDI

Treiber-IC digitale I/O-Versorgung

19

VBAT

Power-IC-Versorgung

20

VDDI

Leistungstreiber-IC, digitale E/A-Versorgung

21

VBAT

Power-IC-Versorgung

22

VBAT

Stromversorgung Stromversorgungs-IC

23

VBAT

Power-IC-Versorgung

24

VBAT

Stromversorgung Stromversorgungs-IC





 Anwendungen:



1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.

2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherde.

3. Instrumente: Fieberthermometer, Drahttester, Digitaluhren, elektronische Personenwaage.

4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät

5. Sportgerät: Laufband.

6. Industrielle Steuergeräte: Fernbedienung, Lochkartenmaschine.

7. Anzeige des Informationsterminals: POS, PDA, Handheldgeräte.



Holen Sie Sich Ein Angebot
Wenn Sie an unseren Produkten interessiert sind und mehr details wissen wollen,bitte hier eine Nachricht hinterlassen,wir Antworten Ihnen so schnell wie wir können.
Verwandte Produkte

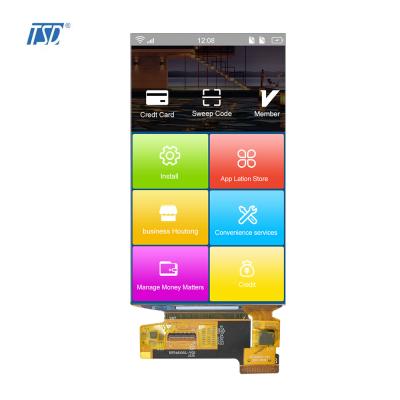

TSO055FHGK-30CO
