Beschreibung:

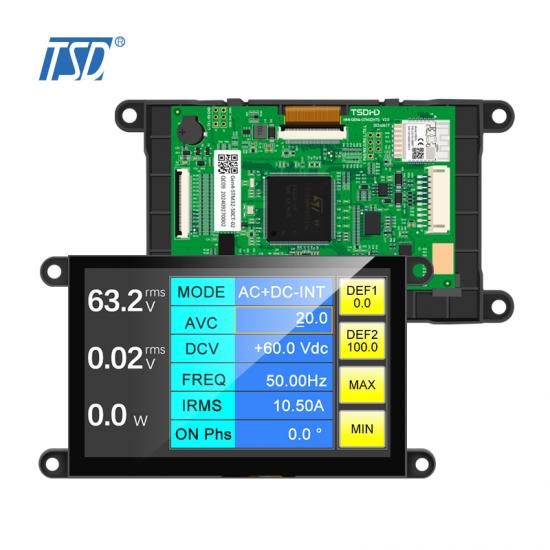

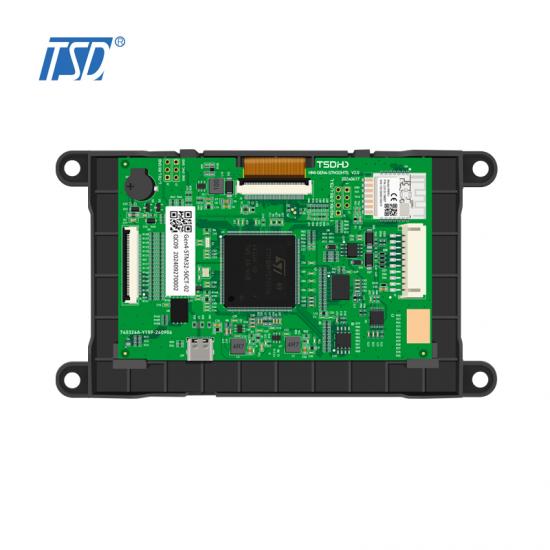

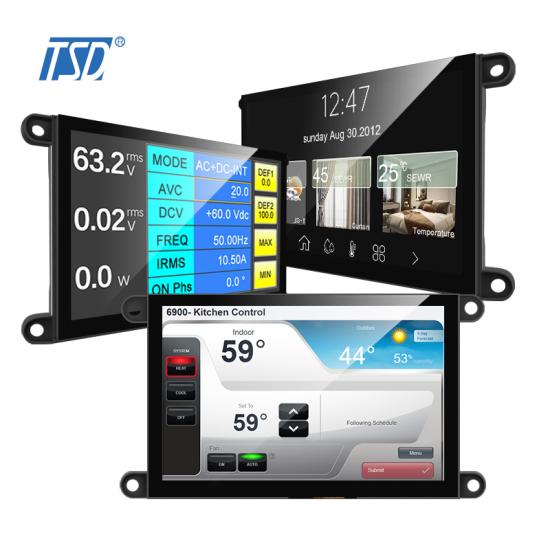

Gen5-STM32-50CT-02 ist ein farbiges Aktivmatrix-Dünnschichttransistor-Flüssigkristalldisplay (TFT) mit amorphem Silizium-TFT als Schaltelement. Dieses Modell besteht aus einem TFT-LCD-Panel, Hintergrundbeleuchtung, kapazitivem Touchscreen, Gehäuse und der STM32H7S7x-Steuerplatine. Das TFT-LCD verfügt über eine aktive Anzeigefläche von 4,3 Zoll (16:9) Zoll Diagonale und eine WVGA-Auflösung (800 horizontale und 480 vertikale Pixel).

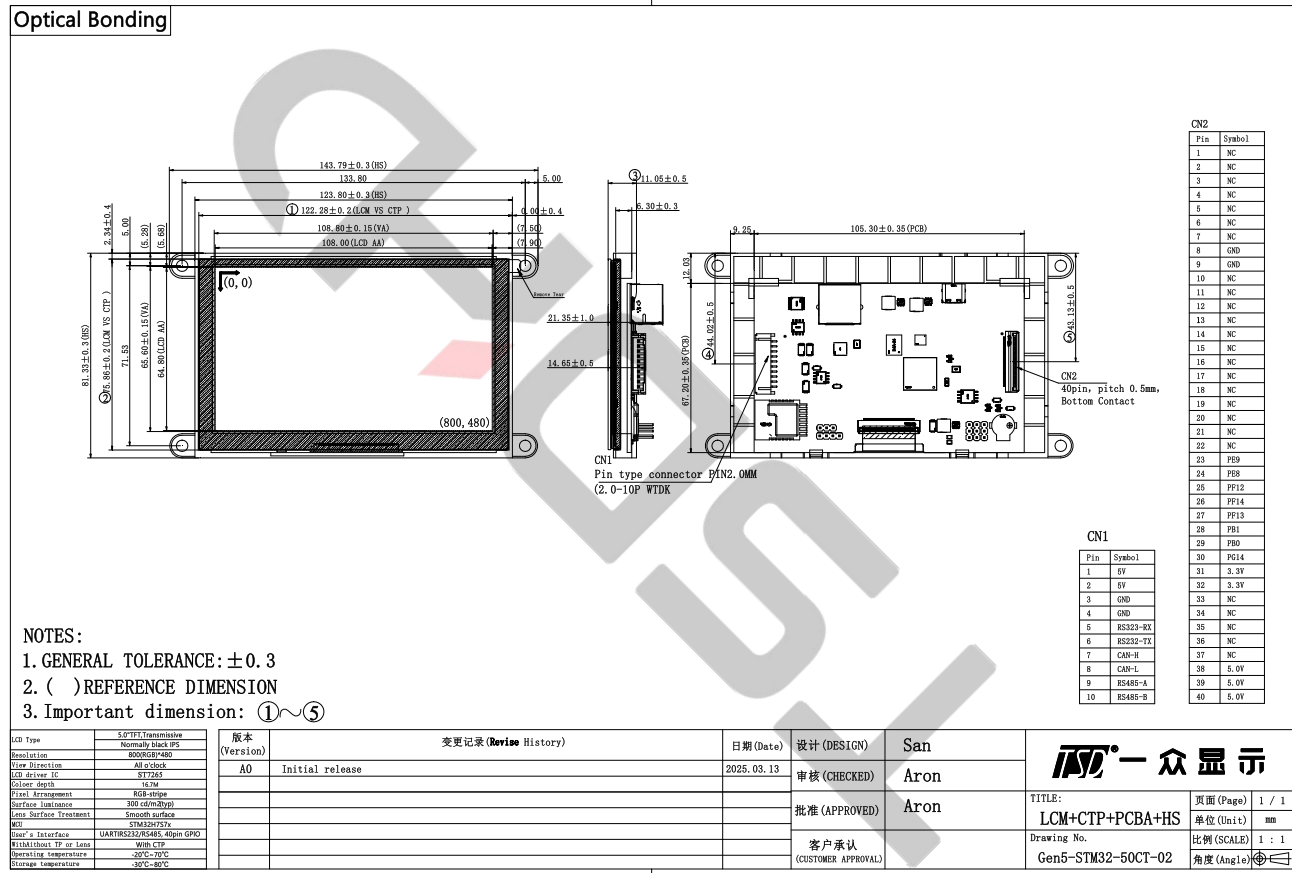

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | Gen5-STM32-50CT-01 | |
| Außenmaß (mm) |
143,79 x 81,33 x 14,65 mm |
|
| Aktive Fläche (mm) | 108 x 64,8 mm | |
| Auflösung (Punkte) | 800x (RGB) x480 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 800RGB (H) x RGB x 480 (V) | |
| Touchpanel | mit CTP | |
| Treiber-IC | STM32H7R7x | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 5 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle | RS232/RS485/CAN, 40-poliger GPIO | |
| Modullebensdauer (Stunden) | 30.000-50.000 | |
| Schnittstellendefinition-CN1 | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | 5 V | Stromversorgung (+5,0 V) |
| 2 | 5 V | Stromversorgung (+5,0 V) |
| 3 | Masse | Boden |
| 4 | Masse | Boden |
| 5 |
RS232-Empfänger
|
RS232-Empfangseingang
|
| 6 |
RS232-TX
|
RS232-Sendeausgang
|
| 7 | CAN-H | Can-Bus-Datenübertragung, High-Level |
| 8 |
CAN-L
|
Can-Bus-Datenübertragung, niedriges Niveau
|
| 9 |
RS485-A
|
RS485-Treiberausgang/Empfängereingang nicht invertierend
|
| 10 |
RS485-B
|
RS485-Treiberausgang/Empfängereingang invertierend
|
| Schnittstellendefinition-CN2 | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1~7 | NC | Keine Verbindung |
| 8~9 | Masse | Boden |
| 10~22 | NC | Keine Verbindung |
| 23 | PE9 | TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0,EVENTOUTNC |
| 24 |
PE8
|
TIM1_CH1N, UART7_TX, FMC_A12, EVENTOUT
|
| 25 |
PF12
|
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, EVENTOUT
|
| 26 | PF14 | USART1_CTS,SPI5_MOSI，FMC_A24,LCD_G0,EVENTOUT, ADC2_INP6,ADC2_INN2 |
| 27 | PF13 | USART1_TX,SPI5_NSS,PSSI_D10,FMC_D20,ADC2_INP2, DCMIPP_D10,EVENTOUT |
| 28 | PB1 |
TIM1_CH3N,TIM3_CH4,TIM9_CH2,FDCAN2_TX,LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTOUT ADC12_INP5 |
| 29 | PB0 |
TIM1_CH2N, TIM3_CH3, TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS, ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1], LCD_VSYNC,EVENTOUT,ADC12_INP9,ADC12_INN5 |
| 30 | FSK 14 |
TRACED1, LPTIM1_ETR, SPI6_MOSI/I2S6_SDO, SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,EVENTOUT |
| 31~32 | 3,3 V |
3,3 V Ausgang
|
| 33~37 | NC |
Keine Verbindung
|
| 38~40 | 5 V |
Stromversorgung 5V Eingang
|
- Merkmale:
- 1. Implementierung multimodaler Mensch-Computer-Interaktion basierend auf TouchGFX
- 2. Leistungsstarke 2,5D NeoChrom GPU - intelligenter DMA-Architekturspeicher/GPU, hohe Bildwiederholfrequenz und flüssige Vollbild-Animationseffekte
- 3. Integriert mit dem TUYA WiFi-Modul, unter Verwendung der SDIO-Kommunikation, wodurch eine Hochgeschwindigkeits-Remote-OTA-Funktion erreicht wird
- 4. Umfangreiche Peripherieschnittstellen: RS485, RS232 und CAN, mit 40-poliger GPIO-Erweiterungsschnittstelle
- 5. Integrierter Summer, unterstützt Akkordklänge
- 6. Hohe Zuverlässigkeit und Leistung, weit verbreitet in Branchen wie Haushaltsgeräten, Industrie und neuer Energie usw.
- 7. Bei einer Auflösung von 1024 x 600 kann eine flüssige Bildwiederholfrequenz von 60 Bildern pro Sekunde erreicht werden.
- Anwendungen:
- Team Source Display (TSD) ist spezialisiert auf LCD-Displays (0,96 bis 32 Zoll), Touchpanels sowie intelligente Steuerungs- und HMI-Module. Wir können STM32 Embedded Displays nach Kundenwunsch anpassen. Kontaktieren Sie uns noch heute für weitere Informationen. Für dieses GEN5 Intelligence HMI-Display gibt es folgende Anwendungsgebiete:
-
1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherde.
3. Instrumente: Fieberthermometer, Drahtprüfer, Digitaluhren, elektronische Personenwaage.
4. Medizinische Geräte: Blutdruckmessgerät.
-
5. [Ende] Sportgerät: Laufband.
6. Industrielle Steuerungsgeräte: Fernbedienung, Lochkartenmaschine.
7. Anzeige des Informationsterminals: POS, PDA, Handheld-Geräte.
8. Sicherheitsprodukte: Aufzugssteuerung, elektronische Anzeige
- Und andere andere Bereiche ...
