Beschreibung:

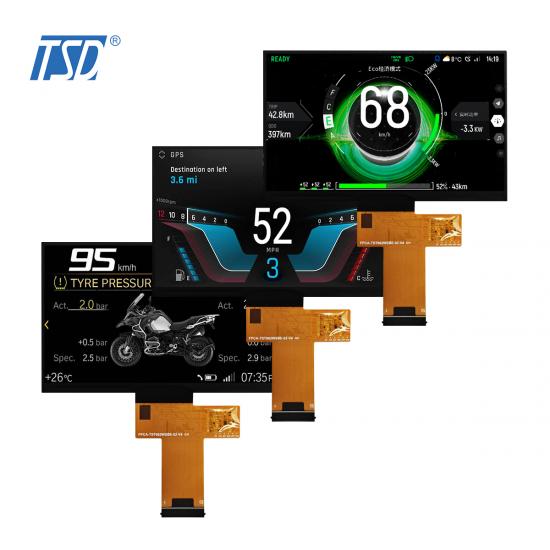

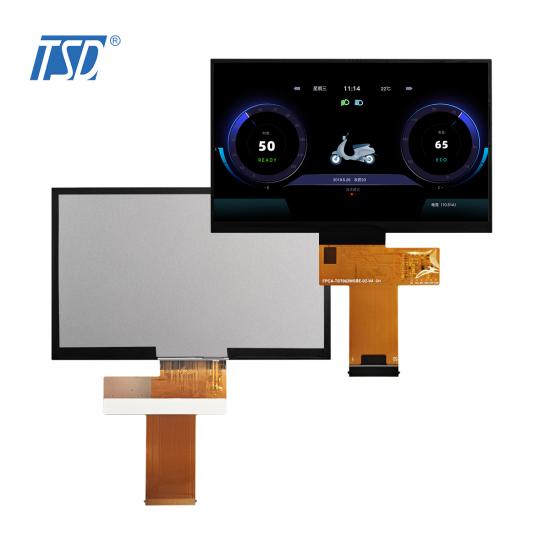

Das Modell TST062WSBE-02 ist ein 6,2 Zoll großes TFT-LCD-Displaymodul mit RGB-Schnittstelle. Es unterstützt eine Auflösung von 1024 x 600 Pixeln und zeigt 262.000 Farben an. Es handelt sich um ein IPS-Display mit vollem Betrachtungswinkel. Die Versorgungsspannung beträgt typischerweise 3,3 V. Die Betriebstemperatur liegt zwischen -30 und 80 °C, die Lagertemperatur zwischen -30 und 80 °C. Das Modul wird häufig im Automobilbereich eingesetzt.

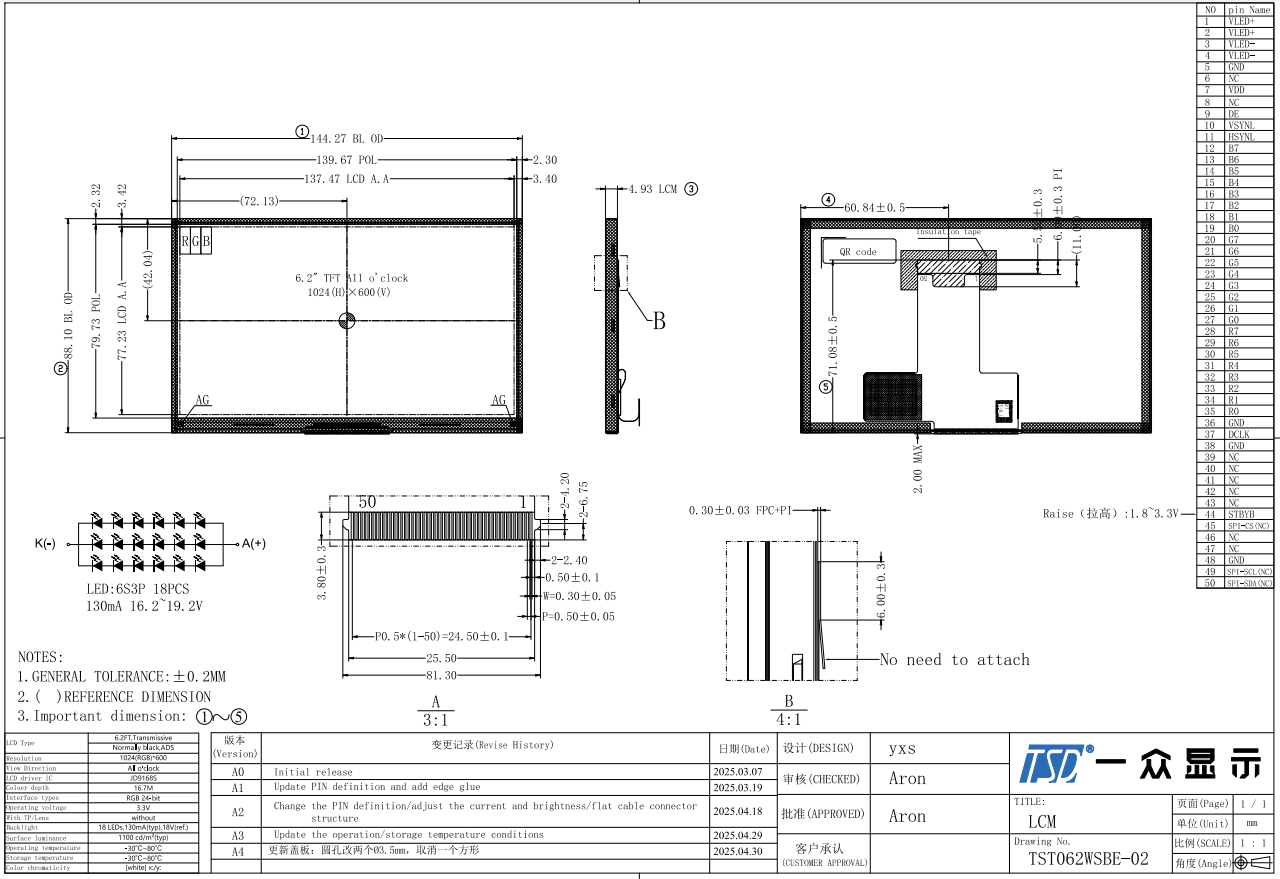

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST062WSBE-02 | |
| O Außenmaß (mm) | 144,27 x 88,1 x 4,93 | |
| Aktive Fläche (mm) | 137,47 x 77,23 | |
| Auflösung (Punkte) | 1024 x 600 | |
| Betriebstemperatur (°C) | -30 ~ +80 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 1024 (H) x RGB x 600 (V) | |
| Touchpanel | ohne | |
| Anzeigefarbe | 262.000 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS 6,2 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle | RGB | |
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | VLED+ | Stromversorgung für LED-Hintergrundbeleuchtung (Anode) |
| 2 | VLED+ | Stromversorgung für LED-Hintergrundbeleuchtung (Anode) |
| 3 | VLED- | Stromversorgung für LED-Hintergrundbeleuchtung (Kathode) |
| 4 | VLED- | Stromversorgung für LED-Hintergrundbeleuchtung (Kathode) |
| 5 | GND | Stromerdung |
|
6 |
VCOM | Gemeinsame Spannung |
| 7 | DVDD | Stromversorgung für digitale Schaltungen |
| 8 | MODUS | DE/SYNC-Modellauswahl |
| 9 | DE | Dateneingabe aktivieren |
| 10 | VS | Vertikaler Sync-Eingang |
| 11 | HS | Horizontaler Sync-Eingang |
| 12~19 | B7~B0 | Blaue Daten |
| 20~27 | G7~G0 | Grüne Daten |
| 28~35 | R7~R0 | Rote Daten |
| 36 | GND | Stromerdung |
| 37 | DCLK | Beispieluhr |
| 38 | GND | Stromerdung |
| 39 | L/R | Auswahl links/rechts |
| 40 | U/D | Auswahl nach oben/unten |
| 41 | VGH | Gate-ON-Spannung |
| 42 | VGL | Gate-OFF-Spannung |
| 43 | AVDD | Stromversorgung für analoge Schaltungen |
| 44 | ZURÜCKSETZEN | Globaler Reset-Pin |
| 45 | NC | Keine Verbindung |
| 46 | VCOM | Gemeinsame Spannung |
| 47 | DITHB | Dithering-Funktion |
| 48 | GND | Stromerdung |
| 49 | NC | Keine Verbindung |
| 50 | NC | Keine Verbindung |
Merkmale:
- Hohes Kontrastverhältnis
- - Schnelle Reaktionszeit
- - Auflösung 1024 x 600
- - Breiter Betriebstemperaturbereich
- - DE(Data Enable)-Modus und DE+SYNC-Modus
- RGB-Schnittstelle
- - Umkehrbare Scanrichtung
- RoHS-Konformität
