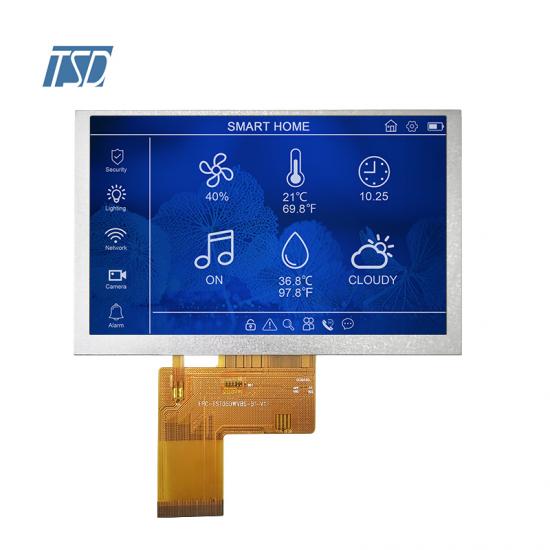

TSD 5 Zoll IPS TFT LCD-Display, zwei Raddisplays mit RGB-Schnittstelle

  • Modellname: TST050WVBS-S24-B0
  • LCD-Typ: 5-Zoll-TFT-LCD-Display
  • Auflösung: 800x480
  • Betrachtungswinkel: Ganztägig
  • Helligkeit: 1000 cd/m2
  • Treiber-IC: ST7265
  • Schnittstelle: RGB
  • Touchscreen: ohne, zur individuellen Anpassung verfügbar
  • Betriebstemperatur: -30 ~ +80℃
  • Lagertemperatur: -30 ~ +85℃

Beschreibung:

TST050WVBS-S24-B0 ist ein 5 Zoll großes IPS-TFT-LCD-Display mit RGB-Schnittstelle. Die Auflösung beträgt 800 x 480 Pixel und wird mit einem Sitronix-Treiberchip geliefert. Dieses 5 Zoll große TFT-Display ist ein transmissives IPS-Display mit vollem Betrachtungswinkel. Die Abmessungen des LCD-Displays betragen 120,7 x 75,8 x 2,95 mm, die aktive LCD-Fläche 108 x 64,8 mm. Die Oberflächenleuchtdichte beträgt 1000 cd/m² und ist somit ideal für den Außeneinsatz von Zweirädern. Die LED-Lebensdauer beträgt typischerweise 30.000 Stunden. Die Betriebstemperatur liegt zwischen -30 und 80 °C, die Lagertemperatur zwischen -30 und 85 °C.

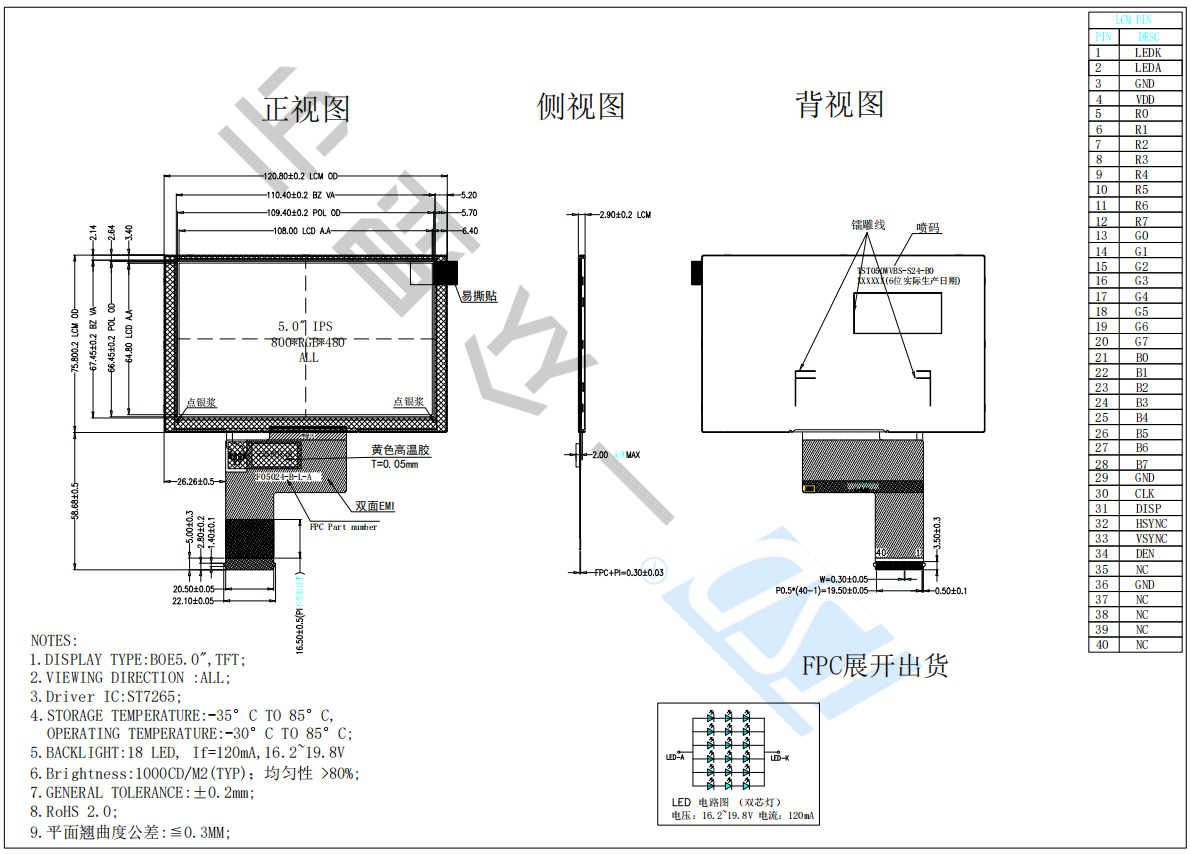

Zeichnung:

5 inch lcd


Spezifikationen:

Allgemeine Spezifikation
Teile-Nr. TST050WVBS-S24-B0
O Außenmaß (mm) 120,7 x 75,8 x 2,95
Aktive Fläche (mm) 108 x 64,8
Auflösung (Punkte) 800 x 480
Betriebstemperatur (°C) -30 ~ +80 °C
Lagertemperatur (°C) -30 ~ +85 °C
Anzahl der Pixel (Pixel) 800 (H) x RGB x 480 (V)
Touchpanel ohne
Helligkeit 1000 cd/m2
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 5 Zoll TFT
Oberflächenbehandlung Blendschutz
Blickrichtung Alle
Gewicht (g) Wird noch bekannt gegeben
Stromverbrauch (W) Panel TBD (Typ.)
B/L-System TBD (Typ.)
Schnittstelle RGB
Modullebensdauer (Stunden) 30.000-40.000

Pins Beschreibung
Pin-Nr. Symbol Beschreibung
1 LED- LED-Hintergrundbeleuchtung (Kathode)
2 LED+ LED-Hintergrundbeleuchtung (Anode)
3 GND Stromerdung
4 VDD Stromversorgung +3,3V
5~12 R0~R7 Rote Daten
13~20 G0~G7 Grüne Daten
21~28 B0~B7 Blaue Daten
29 GND Boden
30 PCLK Punkttaktsignaleingang. Zwischenspeichern der Eingangsdaten bei steigender Flanke.
31 ANZEIGE Anzeige ein/aus
32 HSYNC Horizontaler Synchronisationseingang. Negative Polarität
33 VSYNC Vertikaler Synchronisationseingang. Negative Polarität
34 DE Datenfreigabeeingang. Aktiv hoch, um den Eingangsdatenbus zu aktivieren
35 NC Keine Verbindung
36 GND Systemerdung
37 NC (XR) RTP-Steuerstift, keine Verwendung, bitte NC
38 NC (YD)

RTP-Steuerstift, keine Verwendung, bitte NC

39 NC (XL) RTP-Steuerstift, keine Verwendung, bitte NC
40 NC (YU) RTP-Steuerstift, keine Verwendung, bitte NC


Anwendungen:

Kristallklare Sichtbarkeit: Der hochauflösende LCD-Bildschirm bietet scharfe, helle und leicht lesbare Informationen unter allen Lichtbedingungen – Tag und Nacht.

Umfassendes Daten-Dashboard: Überwachen Sie Ihre Geschwindigkeit, den Batteriestand, die verbleibende Reichweite, den Fahrmodus und die Motorleistung auf einen Blick.

Intelligente Konnektivität: Integrierte Bluetooth-Unterstützung ermöglicht nahtlose Kopplung mit Ihrem Smartphone für Anrufe, Nachrichten, Navigation und Musiksteuerung.

Verbesserte Sicherheitswarnungen: Echtzeitbenachrichtigungen bei niedrigem Batteriestand, Systemfehlern und Wartungserinnerungen halten Sie über mögliche Probleme auf dem Laufenden.

Vom Fahrer anpassbare Benutzeroberfläche: Personalisieren Sie Ihr Anzeigelayout und wählen Sie aus, welche Daten für Sie am wichtigsten sind.
