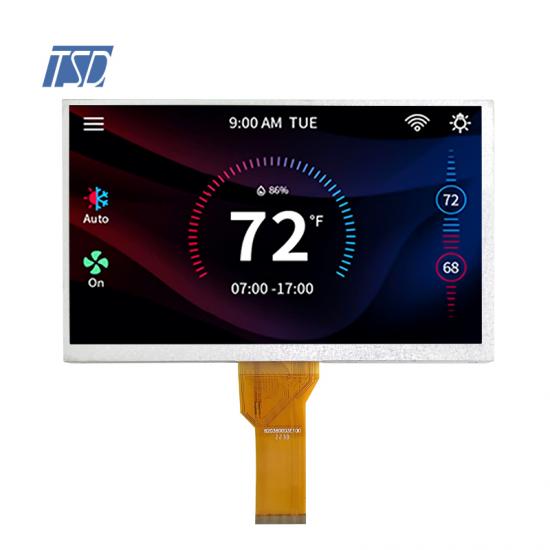

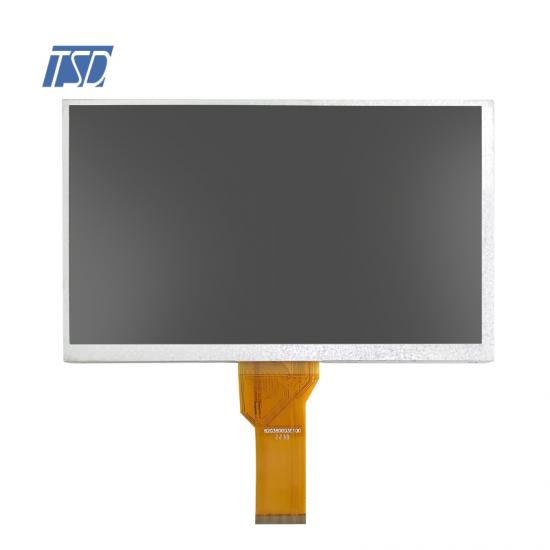

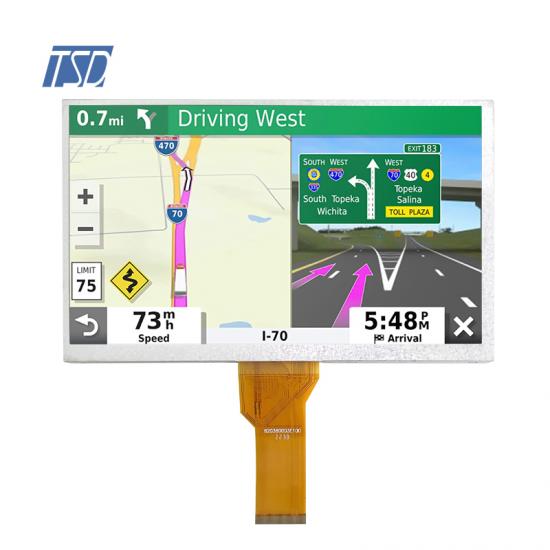

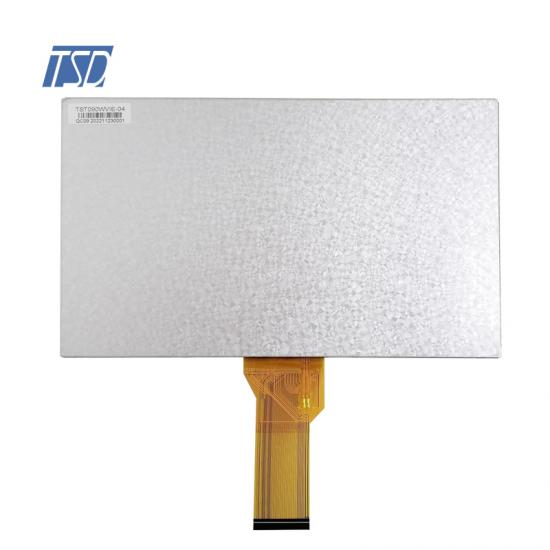

TSD 9 -Zoll -TFT -LCD -Modul 800x480 mit RGB -Schnittstellenanzeige

  • Modellname: TST090WVIE-04
  • LCD -Typ: 9 -Zoll -TFT -LCD -Anzeigemodul
  • Auflösung: 800x480
  • Blickwinkel: 12 Uhr
  • Helligkeit: 450 CD/M2
  • Treiber IC: EK9713CA & EK73002A
  • Schnittstelle: RGB 24bit
  • Betriebstemperatur: -20 ~ +70 ●
  • Lagertemperatur: -30 ~ +80 ●

Beschreibung:

Team Source Display Model TST090WVIE-04 Serien sind die Standard 9 '' Color TFT LCD, normalerweise weiß mit transmissivem Typ TN-Panel,

WVGA 800x480 Auflösung, EK9713CA & EK73002ATreiber ICAnwesendRGB-24Bit 40Pin Grenzfläche, 16 7m Farbtiefe, Anti-Blendoberfläche

Mit RTP & CTP verfügbar, Helligkeit 450nits

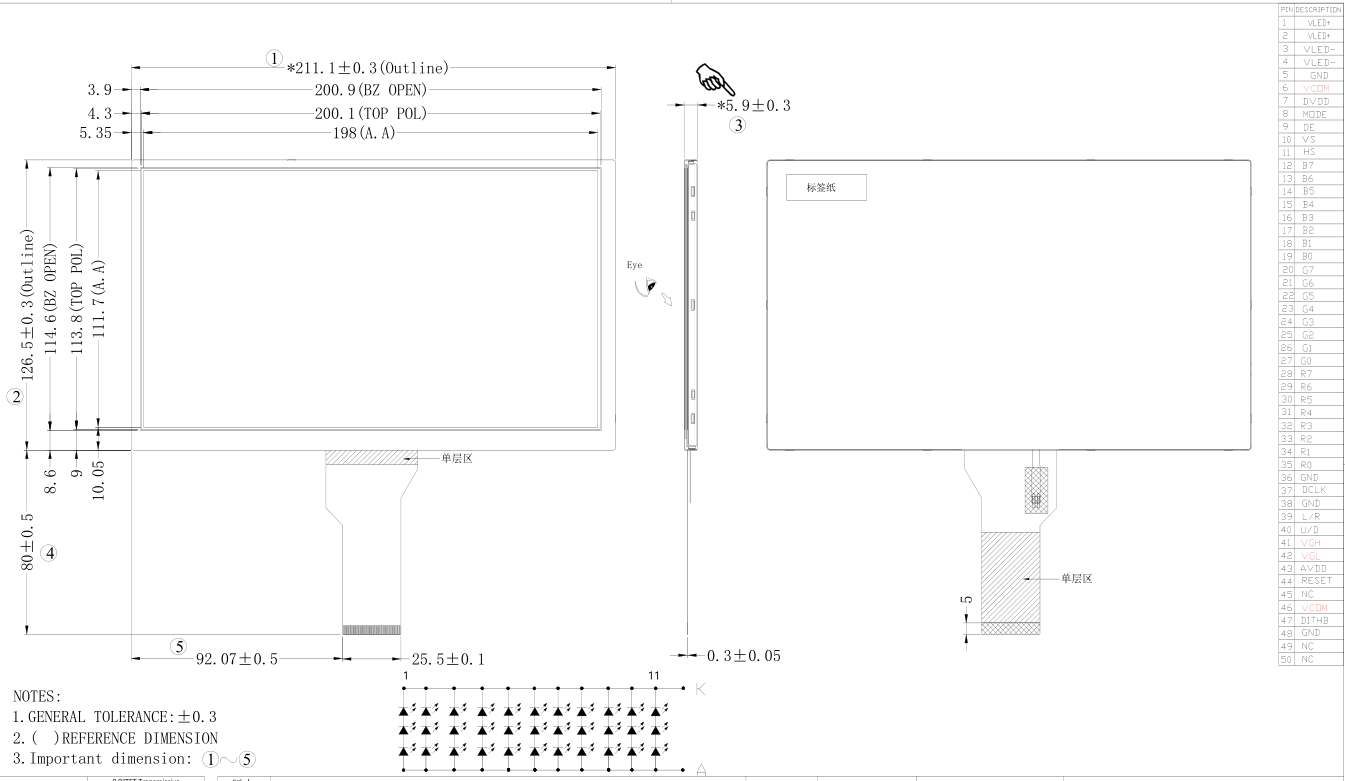

Zeichnung:


Spezifikationen:

Allgemeine Spezifikation
Anzeigemodus
9 '' tft, tRansmission, normales Weiß, TN,
Teilnummer TST090WVIE-04
Umrissdimension (MM)

211 1x126 5x5 9mm

Aktiver Bereich (MM)198x111 7mm
Auflösung (Punkte)800x (RGB) × 480
OperatingTemperature (° C)-20 ~ +70° C
Storagetemperatur (° C)-30 ~ +80° C
Betriebsspannung
3. 3v
Touch Panelohne
Treiber ICEK9713CA & EK73002A
PixelarrangementRGB-Stripe
ViewDirection12h
ICHNterfaceRGB 24bit
Helligkeit450nits
Hintergrundbeleuchtung33LEDS, 220 mA, 9V
Gewicht (g)TBD
PowerConbumption (W)PanelTBD (Typ.)
B/lsystemTBD (Typ.)
Modulifetime (Stunden)30.000-50000

LCM -Schnittstellendefinition
Pin -Nr SymbolBeschreibung
1-2Vled+Anode der LED -Hintergrundbeleuchtung
3-4Vled-Kathode der LED -Hintergrundbeleuchtung
5GNDPower Ground
6VcomEine Stromversorgung für die gemeinsame Elektrode TFT-LCD
7DVDDLeistungsspannung (3 3 3)
8MODUSDE / Sync -Modus auswählen
9DeDateneingabe aktivieren
10VsVertikale Synchronisierungseingabe
11HSHorizontale Synchronisierungseingabe
12-19B7-B0

Blauer Datenbus

20-27G7-G0Green Data Bus
28-35R7-R0Roter Datenbus
36GND

Power Ground

37DCLK

DOT -Taktsignal für die DPI (RGB) -Schingrerface
38GND

Power Ground

39L/r

Quelle Rechte oder linke Sequenzregelung
40U/d

Gate Up oder Down Scan Control
41VGH

Ausgangsstift für Gate Treiber ausführen
42Vgl

Ausgangsleistung (negativer) Stift für Gate Treiber
43Avdd

Leistungskissen für analoge Schaltung
44ZURÜCKSETZEN
Global Reset Pin
45NCNicht verbinden
46Vcom
Eine Stromversorgung für die gemeinsame Elektrode TFT-LCD
47Dithb
Dithering -Funktion aktivieren die Kontrolle
48GND
Power Ground
49-50NCNicht verbinden

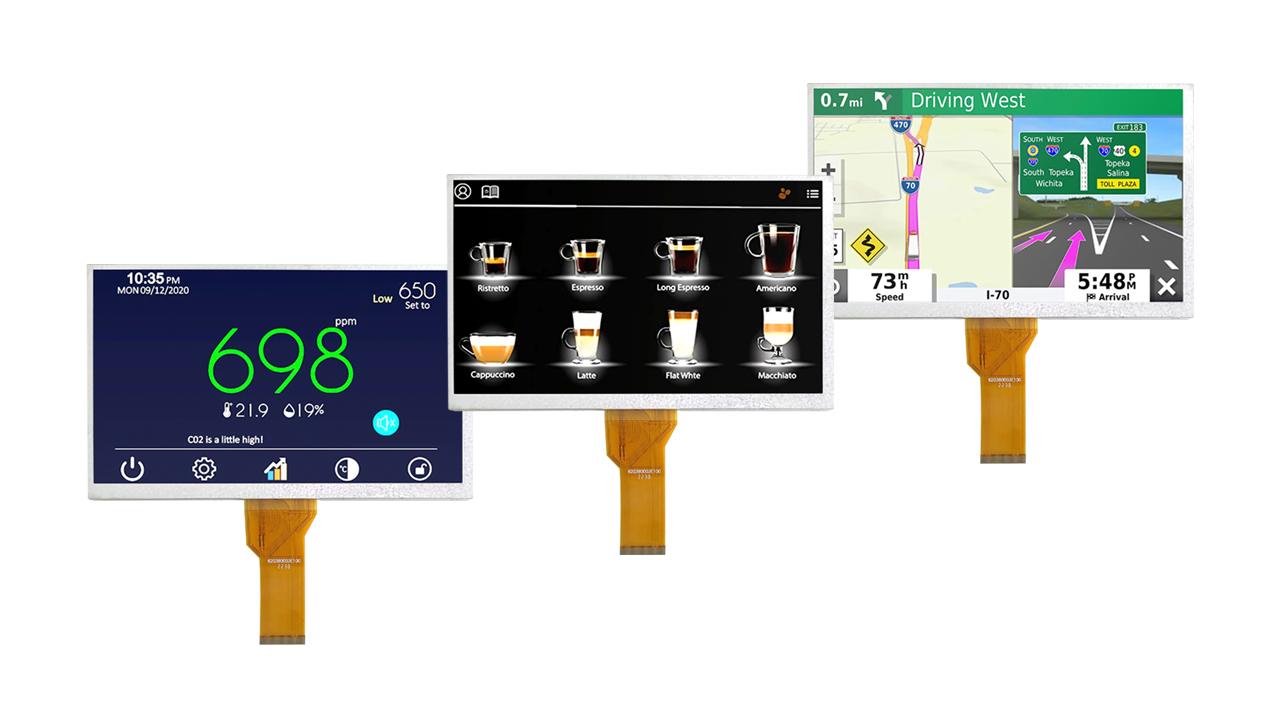

Anwendungen:

Für dieses 9 -Zoll -TFT -LCD -DisplayAnwesend800 x 480 Auflösung, geeignet für Industrieausrüstung,

Medizinprodukte, Haushaltsgeräte, Konsumgüter


Produktfunktionen:

1 800x480 9 '' LCD

2 Betriebstemperatur -20 ~+70 Grad.
