Beschreibung:

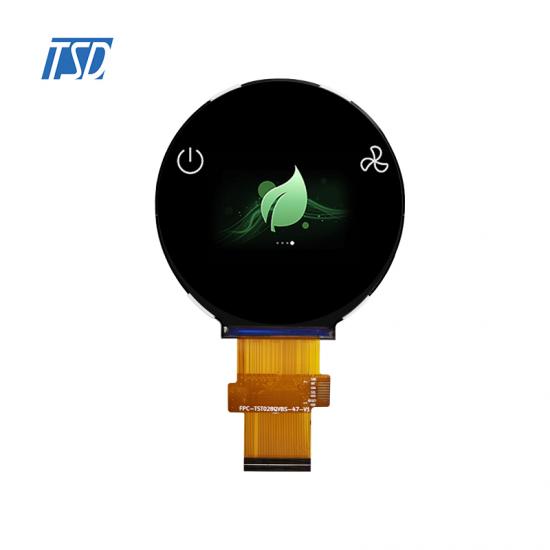

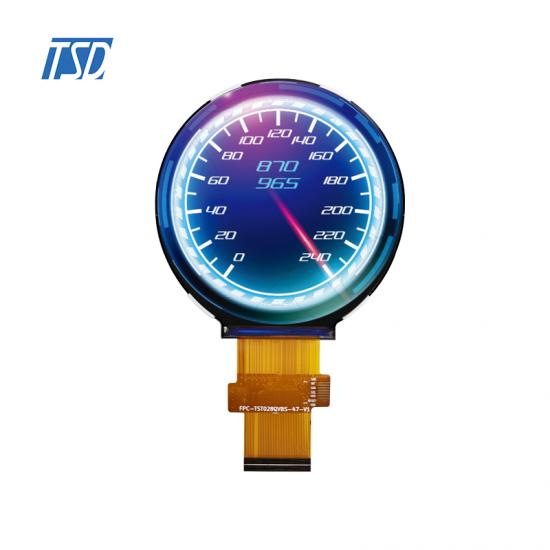

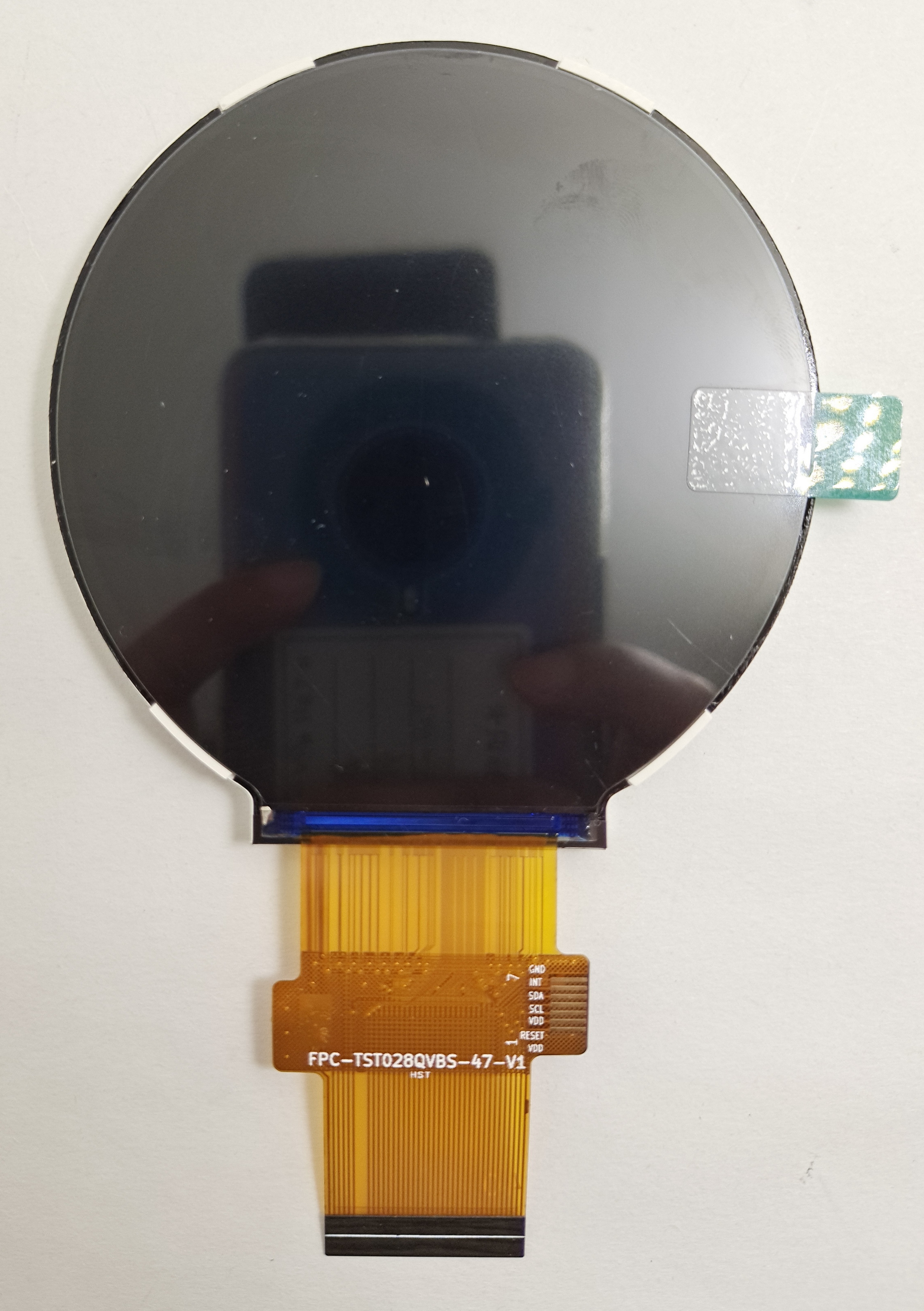

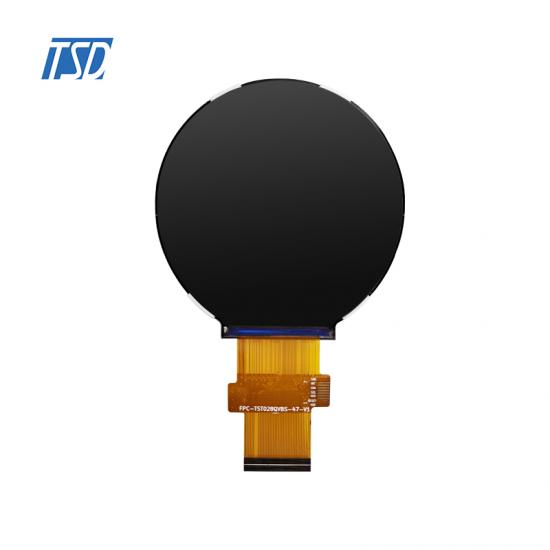

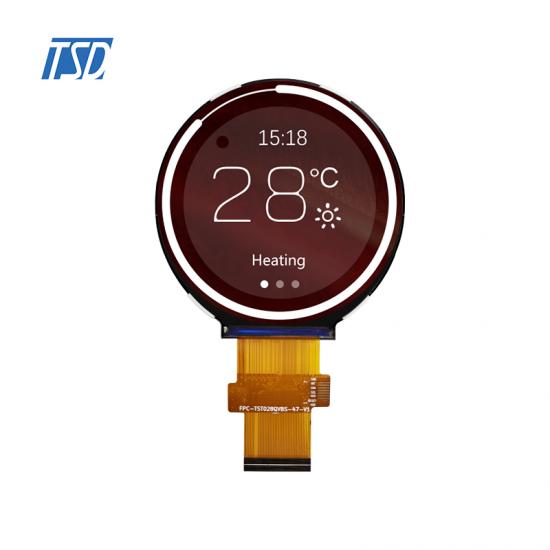

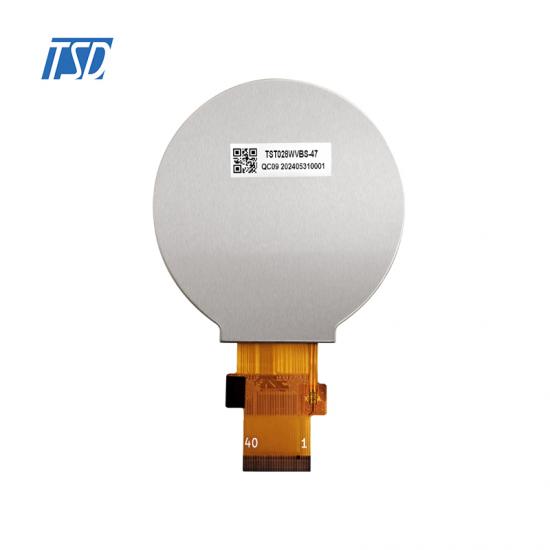

Team Source Display-Modell TST028WVBS-47 Serien sind die Standard-2,8" Farb-TFT-LCD, rund, normalerweise schwarz mit transmissivem IPS-Panel,
480 x 480 Auflösung, ST7701S Treiber-IC , SPI+ RGB 18 Bit, 16,7 Millionen Farbtiefe, blendfreie Oberflächenbehandlung. Großer Betriebstemperaturbereich von -30 bis +80 °C.
mit RTP und CTP verfügbar, Helligkeit 1200 Nits.

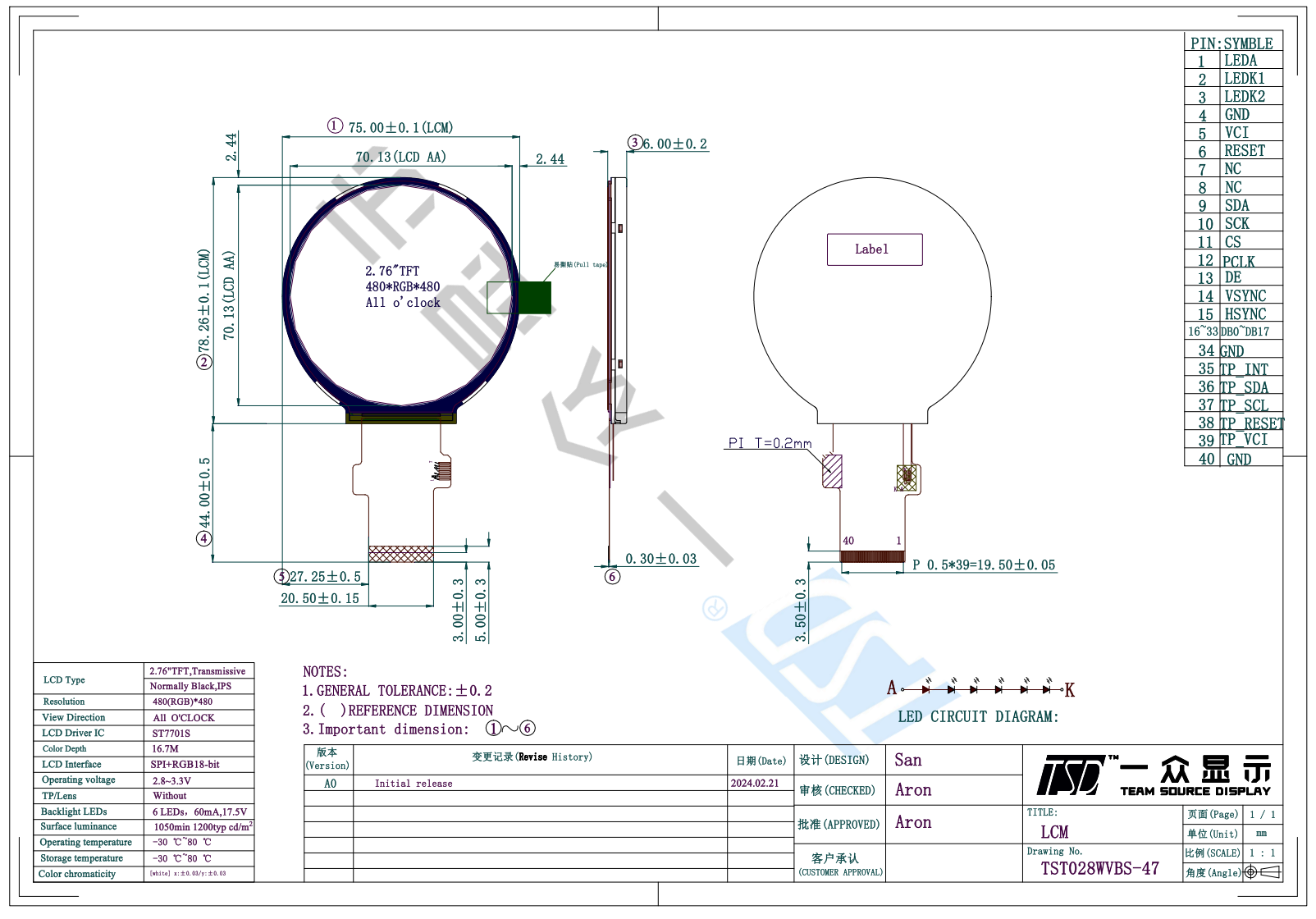

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
|
Anzeigemodus
|
2,8'' TFT, T
transmissiv, Normalschwarz, IPS
|
|
| Teile-Nr. | TST028WVBS-47 | |
| Außenmaß (mm) |
75 x 78,26 x 6,0 mm |
|
| Aktive Fläche (mm) | 70,13 x 70,13 mm | |
| Auflösung (Punkte) | 480x (RGB) × 480 | |
| Betriebstemperatur (°C) | -30 ~ +80 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
|
Betriebsspannung
|
2,8 bis 3,3 V | |
| Touchpanel | ohne | |
| Treiber-IC | ST7701S | |
| Pixelanordnung | RGB-Streifen | |
| Blickrichtung | Rund um die Uhr | |
| ICH Schnittstelle |
SPI+RGB 18 Bit
|
|
| Helligkeit | 1200 Nits | |
| Hintergrundbeleuchtung | 6 LEDs, 60 mA, 17,5 V | |
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Modullebensdauer (Stunden) | 30.000-50.000 | |
| LCM-Schnittstellendefinition | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | VLEDA | Anode der LED-Hintergrundbeleuchtung |
| 2 | VLED- | Kathode der LED-Hintergrundbeleuchtung |
| 5 | Masse | Stromerdung |
| 6 | VCOM | Eine Stromversorgung für die gemeinsame Elektrode des TFT-LCD |
| 7 | DVDD | Netzspannung (3,3 V) |
| 8 | MODUS | DE/SYNC-Modus auswählen. |
| 9 | DE | Dateneingabe aktivieren |
| 10 | VS | Vertikaler Sync-Eingang |
| 11 | HS | Horizontal-Sync-Eingang |
| 12-19 | B7-B0 |
Blauer Datenbus |
| 20-27 | G7-G0 | Grüner Datenbus |
| 28-35 | R7-R0 | Roter Datenbus |
| 36 | Masse |
Stromerdung |
| 37 | DCLK |
Punkttaktsignal für DPI (RGB)-Schnittstelle
|
| 38 | Masse |
Stromerdung |
| 39 | Links/Rechts |
Sequenzsteuerung für Quelle rechts oder links
|
| 40 | U/D |
Gate-Up- oder -Down-Scan-Steuerung
|
| 41 | VGH |
Stromausgangspin für Gate-Treiber
|
| 42 | VGL |
Stromausgangsstift (Negativ) für Gate-Treiber
|
| 43 | AVDD |
Power Pad für analoge Schaltung.
|
| 44 | ZURÜCKSETZEN |
Globaler Reset-Pin
|
| 45 | NC | Keine Verbindung |
| 46 | VCOM |
Eine Stromversorgung für die gemeinsame Elektrode des TFT-LCD
|
| 47 | DITHB |
Steuerung der Dithering-Funktion aktivieren.
|
| 48 | Masse |
Stromerdung
|
| 49-50 | NC | Keine Verbindung |
Anwendungen:
Für dieses 2,8 Zoll TFT LCD Display , 480x480 Auflösung, geeignet für Automobil-/Medizin-/Industriegeräte,
Produkteigenschaften:
1. 480 x 480 2,8 Zoll kreisförmiges LCD
2. Betriebstemperatur -30 ~ +80 Grad.
