Beschreibung:

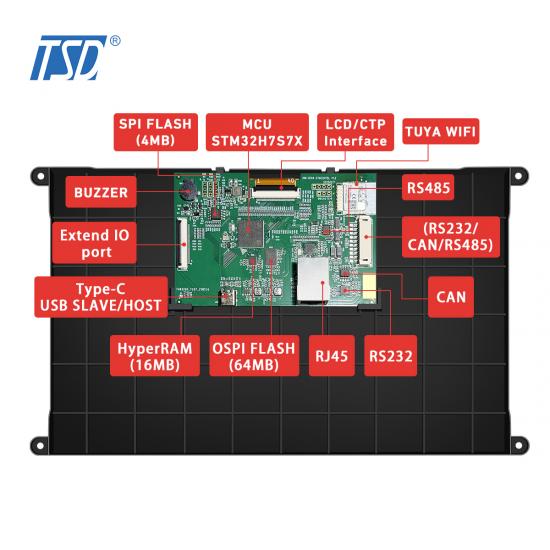

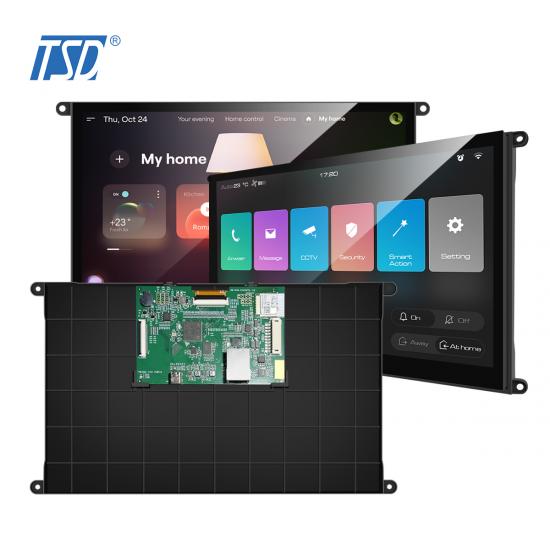

Das Gen5-STM32-101CT-02 ist ein farbiges Aktivmatrix-LCD mit Dünnschichttransistor (TFT) und amorphem Silizium als Schaltelement. Es besteht aus einem TFT-LCD-Panel, Hintergrundbeleuchtung, kapazitivem Touchscreen, Gehäuse und der Steuerplatine STM32H7S7x. Das TFT-LCD verfügt über eine Diagonale von 4,3 Zoll (16:9) mit WVGA-Auflösung (800 x 480 Pixel).

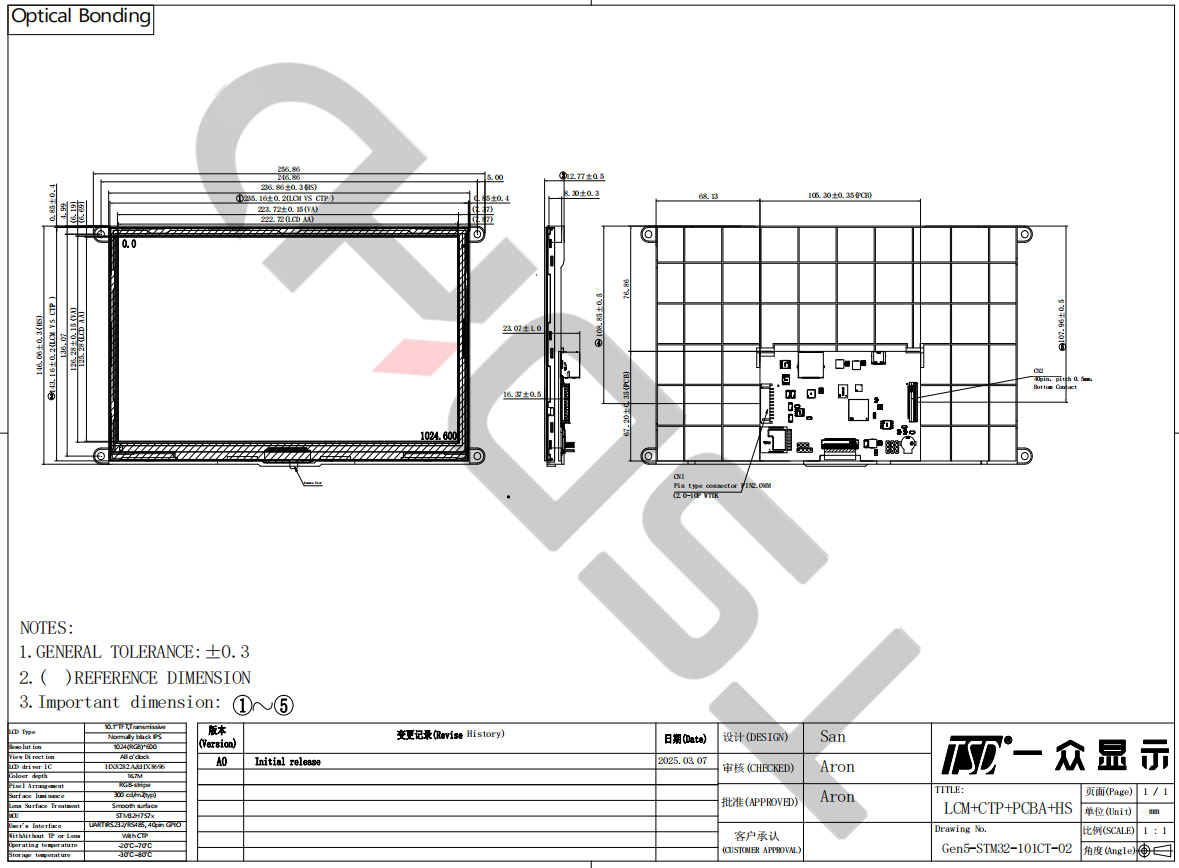

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teilenummer | Gen5-STM32-101CT-01 | |
| Umrissabmessung (mm) |
256,86 x 146,06 x 23,07 mm |
|
| Aktive Fläche (mm) | 222,72 x 125,28 mm | |
| Auflösung (Punkte) | 1024x (RGB) x600 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 1024RGB(H)xRGBx600(V) | |
| Touchscreen | mit CTP | |
| Treiber-IC | STM32H7R7x | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 10,1 Zoll TFT | |
| Oberflächenbehandlung | Entspiegelt | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | TBD | |
| Leistungsaufnahme (W) | Panel | TBD(Typ.) |
| B/L-System | TBD(Typ.) | |
| Schnittstelle | RS232/RS485/CAN, 40-poliger GPIO | |
| Modullebensdauer (Stunden) | 30.000-50.000 | |
| Schnittstellendefinition-CN1 | ||
| PIN-Nr. | Symbol | Beschreibung |
| 1 | 5V | Stromversorgung (+5,0 V) |
| 2 | 5V | Stromversorgung (+5,0 V) |
| 3 | GND | Boden |
| 4 | GND | Boden |
| 5 |
RS232-RX
|
RS232-Empfangseingang
|
| 6 |
RS232-TX
|
RS232-Sendeausgang
|
| 7 | CAN-H | CAN-Bus-Datenübertragung, hohes Niveau |
| 8 |
CAN-L
|
CAN-Bus-Datenübertragung, niedriges Niveau
|
| 9 |
RS485-A
|
RS485-Treiberausgang/Empfängereingang, nicht-invertierend
|
| 10 |
RS485-B
|
RS485 Treiberausgang/Empfängereingang invertierend
|
| Schnittstellendefinition-CN2 | ||
| PIN-Nr. | Symbol | Beschreibung |
| 1–7 | NC | Keine Verbindung |
| 8–9 | GND | Boden |
| 10–22 | NC | Keine Verbindung |
| 23 | PE9 | TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0,EVENTOUTNC |
| 24 |
PE8
|
TIM1_CH1N, UART7_TX, FMC_A12, EVENTOUT
|
| 25 |
PF12
|
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, EVENTOUT
|
| 26 | PF14 | USART1_CTS,SPI5_MOSI, FMC_A24,LCD_G0,EVENTOUT, ADC2_INP6,ADC2_INN2 |
| 27 | PF13 | USART1_TX,SPI5_NSS,PSSI_D10,FMC_D20,ADC2_INP2, DCMIPP_D10,EVENTOUT |
| 28 | PB1 |
TIM1_CH3N,TIM3_CH4,TIM9_CH2,FDCAN2_TX,LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTOUT ADC12_INP5 |
| 29 | PB0 |
TIM1_CH2N,TIM3_CH3,TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS, ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1], LCD_VSYNC,EVENTOUT,ADC12_INP9,ADC12_INN5 |
| 30 | FSK 14 |
TRACED1, LPTIM1_ETR, SPI6_MOSI/I2S6_SDO, SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,EVENTOUT |
| 31–32 | 3,3 V |
3,3-V-Ausgang
|
| 33–37 | NC |
Keine Verbindung
|
| 38–40 | 5V |
Stromversorgung 5V Eingang
|
- Merkmale:
- 1. Implementierung multimodaler Mensch-Computer-Interaktion basierend auf TouchGFX
- 2. Leistungsstarke 2.5D NeoChrom GPU – intelligente DMA-Architektur für Speicher/GPU, hohe Bildwiederholfrequenz und flüssige Vollbildanimationen
- 3. Integriert mit dem TUYA-WLAN-Modul und unter Verwendung der SDIO-Kommunikation wird eine schnelle OTA-Fernwartungsfunktion ermöglicht.
- 4. Umfangreiche Peripherieschnittstellen: RS485, RS232 und CAN, mit 40-poliger GPIO-Erweiterungsschnittstelle
- 5. Integrierter Summer, unterstützt Akkordtöne
- 6. Hohe Zuverlässigkeit und Leistungsfähigkeit, breite Anwendbarkeit in Branchen wie Haushaltsgeräte, Industrie und neue Energien usw.
- 7. Bei einer Auflösung von 1024x600 kann eine flüssige Bildwiederholfrequenz von 60 fps erreicht werden.
- Anwendungsbereiche:
- Team Source Display (TSD) ist spezialisiert auf LCD-Displays (0,96 bis 32 Zoll), Touchpanels sowie intelligente Steuerungs- und HMI-Module. Wir fertigen STM32-basierte Embedded-Displays nach Kundenwunsch. Kontaktieren Sie uns noch heute für weitere Informationen. Für dieses intelligente HMI-Display der 5. Generation eignen sich folgende Anwendungen:
-
1. Elektronische Büroausstattung: Geldzählmaschine, Bürotelefon, Kopierer.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionskochfeld, Mikrowellenherde.
3. Instrumente: klinisches Thermometer, Drahtprüfer, Digitaluhren, elektronische Waage.
4. Medizinische Geräte: Blutdruckmessgerät.
-
5. [endif] Sportgerät: Laufband.
6. Industrielle Steuerungstechnik: Fernsteuerung, Lochkartenmaschine.
7. Informationsterminalanzeige: POS-Systeme, PDAs, Handheld-Geräte.
8. Sicherheitsprodukte: Aufzugssteuerung, elektronische Anzeige
- Und auch andere Bereiche...
