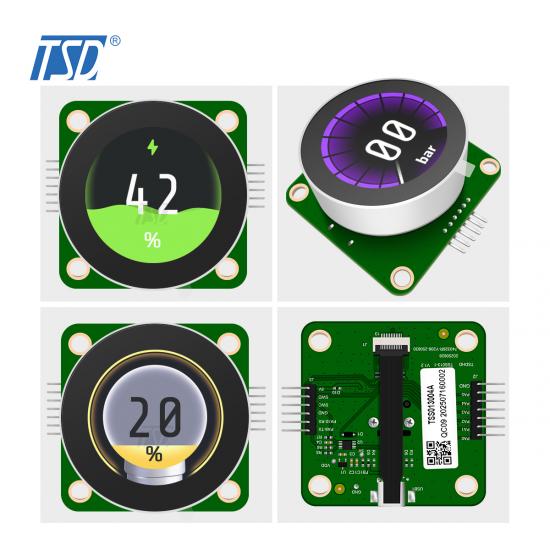

TSD-Drehknopfanzeige mit 240 x 240 Auflösung und STM32C091 MCU

  • Modellname: TSS13004A-AD
  • LCD-Typ: 1,3-Zoll-Konb-Display
  • Auflösung: 240x240
  • Betrachtungswinkel: Ganztägig
  • 32-Bit-Arm ® Kortex ® -M0+ Kern
  • Controller: STM32C091
  • Schnittstelle: UART
  • Touchscreen: ohne
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃

Beschreibung:

TSD TFT Artikelnummer TSS013004A-AD ist ein 1,3 Zoll großes, rundes IPS-TFT-LCD-Display mit einer Auflösung von 240 x 240 Pixeln und STM32C091 MCU. Es ist kompatibel mit einer quadratischen AD-Platine und verfügt über USB-zu-UART für einfache UART-Tests am PC. Dieses 1,3 Zoll große Drehknopfdisplay eignet sich optimal für Smart-Home-Anwendungen wie Kaffeemaschinen, Waschmaschinen, Smart-Toiletten, Thermostate, Klimaanlagensteuerungen usw. Wir bieten Ihnen eine komplette HMI-Lösung.

Diese Drehknopflösung ist ein seriell kommunizierendes TFT-Farbdisplay-Drehknopfschaltermodul auf Basis der RTOS/STM32-Plattform. Durch Optimierungsalgorithmen wird eine schnelle Zusammenarbeit zwischen Hauptchip, Display und Encoder erreicht, was zu einer hervorragenden Bildwiederholrate und einem dynamischen Anzeigeeffekt führt. Das Modul verfügt über ein integriertes Design, bei dem Display, elektrische Steuerung und Encoder in einem Gehäuse integriert sind. Dies gewährleistet höchste Zuverlässigkeit und ein hervorragendes Bediengefühl. Es eignet sich für verschiedene Anwendungsszenarien, die eine Tastensteuerung erfordern, wie z. B. Haushaltsgeräte, Smart Homes, Auto-Zentralsteuerungen, Kosmetikgeräte und Industriesteuerungen.

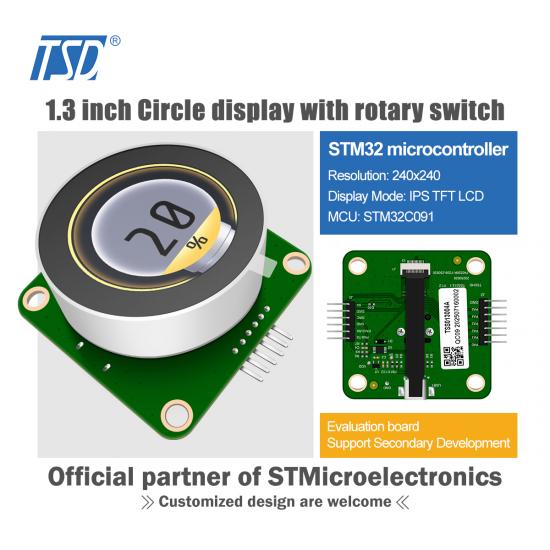

STM32 smart knob display


Zeichnung:

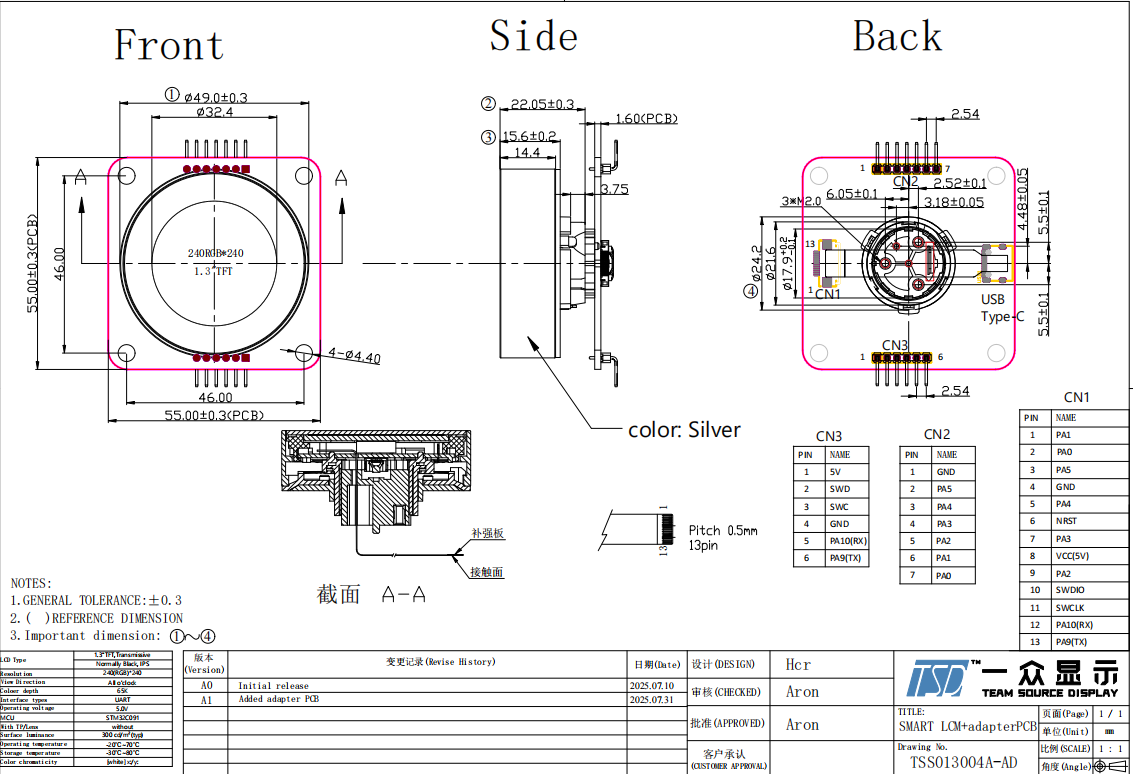

STM32C091


Spezifikationen:

Allgemeine Spezifikation
Teile-Nr. TSS013004A-AD
Außenmaße (mm)

49 (B) x 49,0 (H) x 22,05 (T)

Aktive Fläche (mm) 32,4 (B) x 32,4 (H)
Auflösung (Punkte) 240x (RGB) × 240
Betriebstemperatur (°C) -20 ~ +70 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel (Pixel) 240RGB(H) x RGB x 240V)
Touchpanel ohne
Treiber-IC STM32C091
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 1,3 Zoll TFT
Oberflächenbehandlung Blendschutz
Blickrichtung Alle
Gewicht (g) Wird noch bekannt gegeben
Stromverbrauch (W) Panel TBD (Typ.)
B/L-System TBD (Typ.)
Schnittstelle UART
Modullebensdauer (Stunden) 50.000-100.000

Schnittstellendefinition
Pin-Nr. Symbol Beschreibung
1 5 V Leistung 4,5 V – 5,5 V, typischer Wert 5 V/100 mA
2 SWD SWD-Datum 3,3 V
3 SWC SWC-Datum 3,3 V
4 GND Boden
5 RA10 (RX) UART RX 3,3 V
6 RA9 (TX) UART TX 3,3 V


  • Merkmale:
  • Display-Spezifikationen: 1,3-Zoll-IPS-Display mit einer Auflösung von 240 x 240
  • Speichermethode: 64 Mbit NorFlash (Unterstützung für individuelle Anpassung)
  • Bedienungsart: Drehen und Drücken
  • Umgebungslicht: RGB-Dreifarblichtkreis unten, anpassbar
  • UI-Inhalt: Unterstützt die Anpassung und Sekundärentwicklung von TouchGFX
  • Aussehen: Kunststoff verchromt/2.0D/2.5D, integrierte schwarze Glasabdeckung (anpassbar)
  • Betriebsspannung: 4,5 V – 5,5 V, typisch: 5 V
  • Betriebsstrom: 50 mA~150 mA, typisch 80 mA
  • Anzeigefarbe: 65.000
  • Anzeigehelligkeit: 300土10 % cd/m2
  • Betriebstemperatur: -20 °C bis 70 °C/96 Stunden
  • Lagertemperatur: -30 °C bis 80 °C/96 Stunden


  • Vorteile:
  • Einfacher und leichter Betriebsmodus: Links- und rechtsseitige, nicht blockierte Partikelsensorrotation + axialer Druckschwammrückprall
  • Farbiges OCA-Optikbonding mit hervorragendem nahtlosen Außenring
  • Ausgefallenes Design mit unterem RGB-Atmosphärenlampenkreis
  • STM32C091: leistungsstarker 32-Bit-Arm® Cortex®-M0+-Kern für kostensensible Anwendungen
  • Lange Rotationslebensdauer, bis zu 30.000 Mal (1 Woche positiv + 1 Woche negativ zählt als 1 Mal), die Presslebensdauer beträgt mehr als 30.000 Mal

smart knob display module STM32
