Beschreibung:

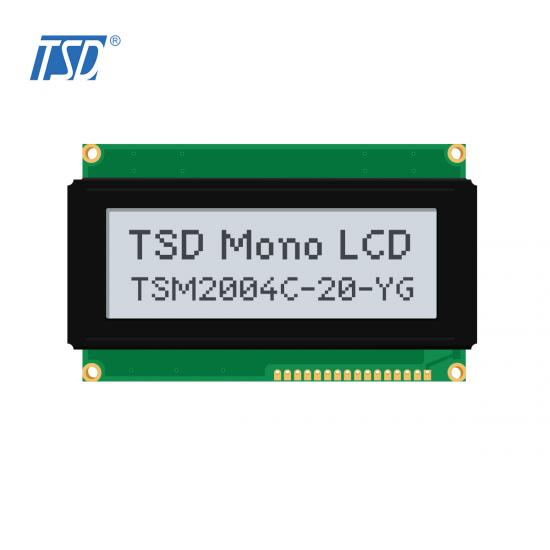

Der TSM2004C-20-YG ist ein 20x4-Punkt-Punktmatrix-LCD-Modul. Es verfügt über ein STN-Panel mit 20 Segmenten und 4 gemeinsamen Anschlüssen. Das LCM kann vom Mikrocontroller über die SPI-Schnittstelle einfach aufgerufen werden. Wir haben STN-YG, STN-Blau, positiv/negativ, transflektiv/transmissiv. Die Parameter können Ihren Anforderungen entsprechend angepasst werden, z. B. Polarisatortyp, LCD-Modus, Anschlussart, Betriebsspannung usw.
| Spezifikation | |
| Artikel | Spez. |
| Teilenummer |
TSM2004C-20-YG
|
| Anzeigezeichen | 20x4 Punkte |
| Anzeigetyp | STN-LCD, positiv transflektiv |
| LCD-Treiberspannung | 3,3 V |
| Logikspannung | 3,3 V |
| Fahrmodus | 1/16 DUTY, 1/5 BIAS |
| Hintergrundbeleuchtung | weiß/ Randbeleuchtung |
| Betriebsspannung | 3,3 V, |
| Gliederung | 98x60x13,4 |
| Ansichtsbereich | 77,0 x 25,2 mm |
| Aktiver Bereich | 70,41 x 20,81 mm |
| Blickrichtung | 6 Stunden |
| Betriebstemperatur | -20°C-70°C |
| Lagertemperatur | -30°C-80°C |
Zeichnung:
-->
