Beschreibung:

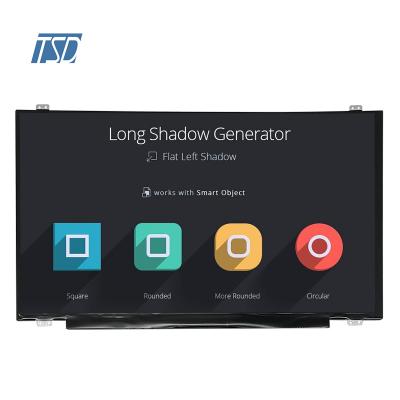

Die TSD-TFT-Artikelnummer TST156FHIV-C60 ist ein 15,6 Zoll großes IPS-TFT-LCD mit einer Auflösung von 1920 x 1080, einem Kontrastverhältnis von 3000:1 und einem superdünnen LCD-Panel, das für Werbe-/Monitor-/Tablet-Anwendungen geeignet ist. LVDS-Inetrface-TFT-LCD-Modul, kann mit Touchpanel verwendet werden. Kann auch individuelle Abdeckgläser mit Ihrem idealen Logo unterstützen.
| Spezifikation | ||
| Teile-Nr. | 15,6-Zoll-IPS-TFT-LCD | |
| Außenmaß (mm) | 359,50 x 206,50 x 3,2 | |
| Aktive Fläche (mm) | 344,16 x 193,59 | |
| Betriebstemperatur (°C) | 0 bis 50 | |
| Lagertemperatur (°C) | -20 bis 60 | |
| Auflösung (Punkte) | 1920x1080 | |
| Touch-Panel | ohne | |
| Punktabstand | 0,17925 (B) x 0,17925 (H) | |
| Pixelanordnung | Vertikaler RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 15,6 Zoll TFT | |
| Helligkeit | 300 Nits | |
| Blickrichtung | ALLE | |
| Gewicht (g) | Noch offen | |
| Stromverbrauch (W) | Panel | 0,226 (typ.) |
| B/L-System | 1,674 (typ.) | |
| Schnittstelle | eDP | |
| Modullebensdauer (Stunden) | 50.000-100.000 | |
Zeichnung:
Schnittstellenbeschreibung:
| Pin-Nr. | Symbol | Beschreibung |
| 1 | NC | Keine Verbindung |
| 2 | H GND | Boden |
| 3 | LANE1 N | eDP RX Kanal 1 Negativ |
| 4 | LANE1 P | eDP RX Kanal 1 Positiv |
| 5 | H GND | Boden |
| 6 | LANEO N | eDP RX-Kanal 0 Negativ |
| 7 | LANEO P | eDP RX-Kanal 0 Positiv |
| 8 | H GND | Boden |
| 9 | AUX CH P | eDP AUX CH Positiv |
| 10 | AUX CH N | eDP AUX CH Negativ |
| 11 | H GND | Boden |
| 12 | LCD-VCC | Netzteil, 3,3 V (typ.) |
| 13 | LCD-VCC | Netzteil, 3,3 V (typ.) |
| 14 | BIST | Panel-Selbsttest aktivieren |
| 15 | H GND | Boden |
| 16 | H GND | Boden |
| 17 | HPD | Hot-Plug-Erkennungsausgang |
| 18 | BL GND | LED-Erdung |
| 19 | BL GND | LED-Erdung |
| 20 | BL GND | LED-Erdung |
| 21 | BL GND | LED-Erdung |
| 22 | BL AKTIVIEREN | LED-Aktivierungspin |
| 23 | BL-PWM | System-PWM-Signaleingang |
| 24 | MSDA | I2C-Daten |
| 25 | MSCL | I2C-Uhr |
| 26-29 | BL POWER | LED-Netzteil 12V-21V |
| 30 | NC | Keine Verbindung |
Anwendungen:
Unser 15,6-Zoll-LCD-Display TST156FHIV-C60 wird häufig in Industrieanwendungen eingesetzt.
Produktmerkmale:
1,15,6 Zoll 1920*1080 Auflösung. mit 30-poliger LVDS-Schnittstelle
2. IPS-LCD mit vollem Betrachtungswinkel
3. FHD-High-Definition
4. hoher Kontrast 3000:1
5. TSD verfügt über ein komplettes Sortiment an TFT-Displays von 0,96 Zoll bis 32 Zoll, individuelles Design ist herzlich willkommen.
