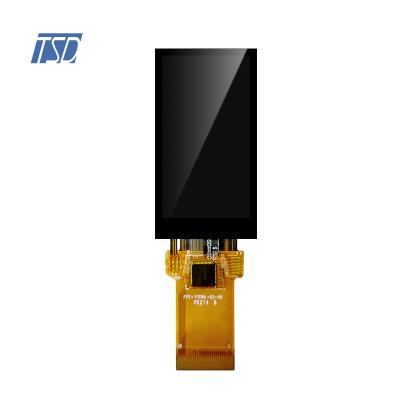

TSD 7 Zoll 400*1280 IPS TFT LCD-Anzeigemodul mit MIPI-Schnittstelle

  • Modellname: TST0784HDPG-01
  • LCD-Typ: 7-Zoll-TFT-LCD-Display
  • Auflösung: 400*1280
  • Betrachtungswinkel: IPS, alle Betrachtungswinkel
  • Helligkeit: 600 cd/m2
  • Treiber-IC: OTA7290
  • Schnittstelle: MIPI
  • Touchscreen: ohne
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃



Beschreibung:



 TST0784HDPG-01 ist ein 7-Zoll-LCD-Display mit einer Auflösung von 400 x 1280 und MIPI-Schnittstelle. Die Standardhelligkeit beträgt 600 cd/m2. Für dieses 7-Zoll-TFT-LCD-Modul ist der Treiber-IC ILI9881C, die Blickrichtung ist frei. Die Farbtiefe beträgt 16,7 M, die Betriebsspannung beträgt 3,3 V, dieses LCD-Modul kann mit einem resistiven oder kapazitiven Touchpanel ausgestattet sein, kundenspezifisches Design ist ebenfalls willkommen. Dieses 7-Zoll-TFT-LCD eignet sich für den Einsatz in Handgeräten und Pos-Maschinen-Scannern.





Spezifikation
Teile-Nr. TST0784HDPG-01
Außenmaß (mm) 99,85 x 161,7 x 2,6
Aktive Fläche (mm) 94,2x150,72
Auflösung (Punkte) 400*RGB*1280
Betriebstemperatur (°C) -20-70
Lagertemperatur (°C) -30-80
Anzahl der Pixel(Pixel) 800RGB(H)xRGBx1280(V)
Touch-Panel ohne Berührung
Punktabstand 0,03925 (B) x 0,11775 (H)
Pixelanordnung Vertikaler RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 7,0 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  ALLE
Helligkeit 600 cd/m2
Schnittstelle MIPI
Modullebensdauer (Stunden) 50.000-100.000

Zeichnung:

Schnittstellenbeschreibung :

Pin-Nr.  Symbol Beschreibung
1 VCOM Gemeinsame Spannung (-1,7560,3 VKeine Verbindung
2 VDDIN Stromversorgung +2,8–3,3 V
3 VDDIN Stromversorgung +2,8–3,3 V
4 GND Systemerde. (0v)
5 RST Eingangssignal zurücksetzen
6 NC Keine Verbindung
7 GND Systemerde. (0v)
8 MIPI DON MlPI-Datenkathoden-Eingangspin
9 MIPI DOP Aothod-Eingangspin für MiPl-Daten
10 GND Systemerde. (0v)
11 MIPI D1N MlPl-Taktkathoden-Eingangspin
12 MIPI D1P Aothod-Eingangspin für MiPl-Daten
13 GND Systemerde. (0v)
14 MIPI CKN MlPl-Taktkathoden-Eingangspin
15 MIPI CKP Aothod-Eingangspin für MiPl-Daten
16 GND Boden
17 MIPI D2N MlPl-Taktkathoden-Eingangspin
18 MIPI D2P Aothod-Eingangspin für MlPI-Daten
19 GND Boden
20 MIPI D3N MIPI-DSI-Datenspur 2 positiver Eingangs-/Ausgangspin
21 MIPI D3P MIPI-DSI-Datenspur 2 Eingangs-/Ausgangspin am positiven Ende
22 GND Boden
23-24 NC Keine Verbindung
25 GND Boden
26 NC Keine Verbindung
27 PWMO PWM-Steuersignal für LED-Treiber (CABC)
28 NC Keine Verbindung
29 VCL Ausgangsspannungs-Pin/keine Verbindung
30 GND Systemerde. (ov)
31-32 LED- Hintergrundbeleuchtung k Kathoden-Eingangspin.
33-34 NC Keine Verbindung
35 AVEE Negative Spannung der Analogversorgung/keine Verbindung
36-37 NC Keine Verbindung
38 AVDD Positive Spannung der Analogversorgung/keine Verbindung
39-40 LED+ Hintergrundbeleuchtung A Aothod-Eingangspin.

Anwendungen:

Unser 7-Zoll-LCD-Display TST0784HDPG-01 wird häufig in Handheld-Geräten, Unterhaltungselektronikprodukten , POS-Geräten usw. verwendet.

Produktmerkmale:

1. 7 Zoll 400 * 1280res. mit 40-poliger MIPI-Schnittstelle

2. IPS-LCD: voller Betrachtungswinkel

3. Hohe Helligkeit bis zu 600 Nits

4. Vertikaler LCD-Typ

5. TSD verfügt über ein komplettes Sortiment an TFT-Displays von 0,96 Zoll bis 32 Zoll, individuelles Design ist herzlich willkommen.
