Beschreibung:

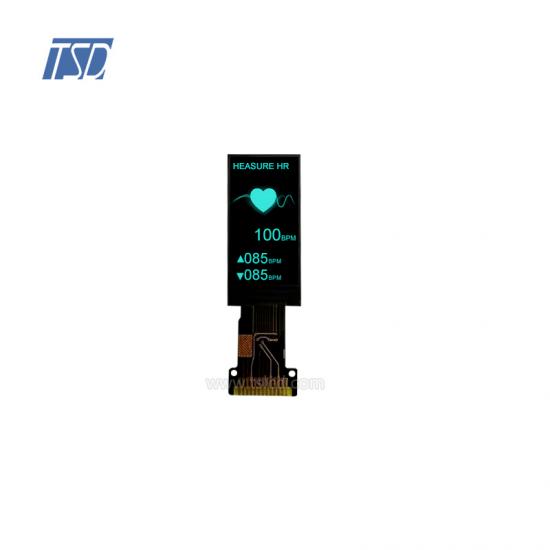

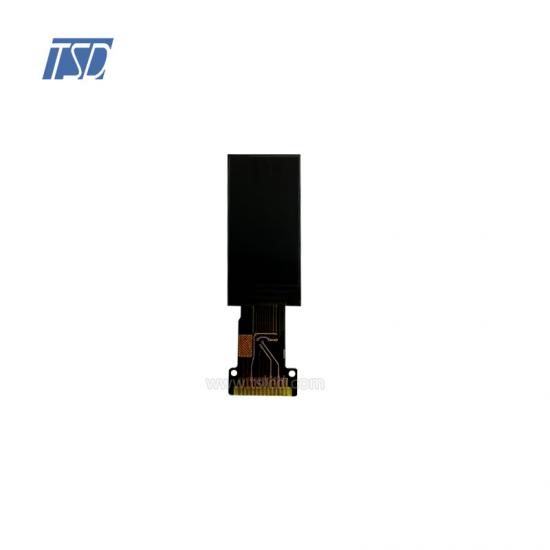

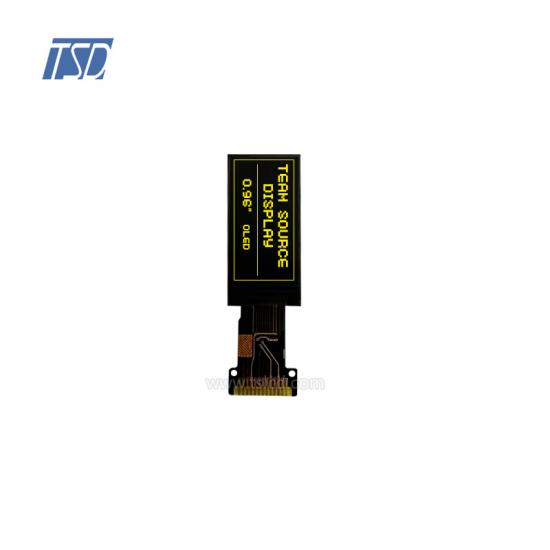

TST09607A ist ein transmissiver Farb-Aktivmatrix-TFT (Thin Film Transistor) Flüssigkristallanzeige (LCD), die amorphes Silizium-TFT als Schaltgerät verwendet. Dieses Modul ist Bestehend aus einem TFT-LCD-Modul, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 0,96-Zoll- enthält 80 (RGB) x 160 Punkte und kann bis zu 65.000 Farben anzeigen.

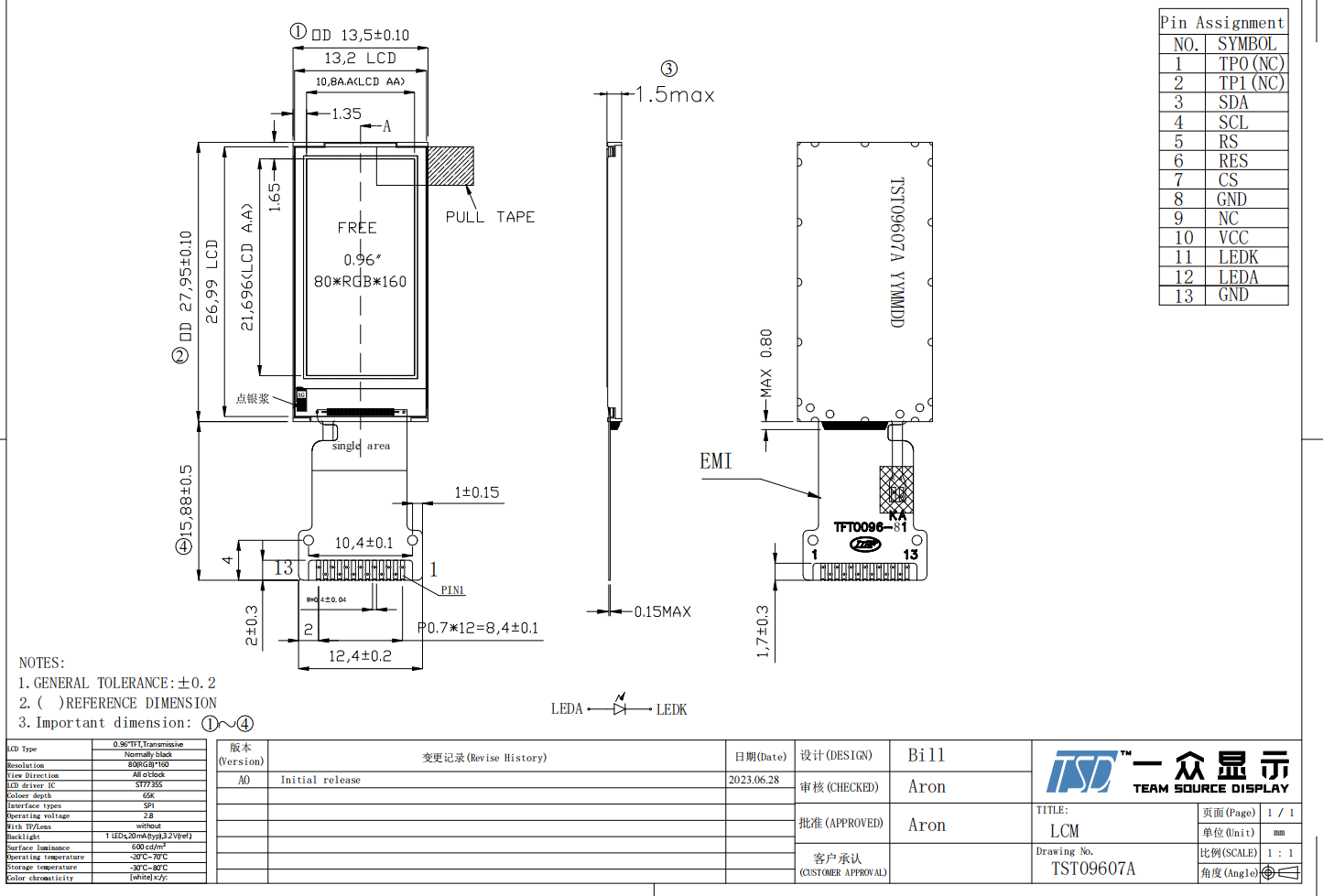

Zeichnung:
Spezifikationen:
Allgemeine Spezifikation Teile-Nr. TST09607A Außenmaße (mm) 13,5 x 27,95 x 1,5
Aktive Fläche (mm) 10,8 x 21,696 Auflösung (Punkte) 80x160 Betriebstemperatur (°C) -20 ~ +70 °C Lagertemperatur (°C) -30 ~ +80 °C Helligkeit 600 cd/m2 Touchpanel ohne CTP Treiber-IC ST7735S Pixelanordnung RGB-Streifen Anzeigemodus Normalerweise schwarz, IPS, 0,96 Zoll TFT Oberflächenbehandlung Blendschutz Blickrichtung Alle
Gewicht (g) Wird noch bekannt gegeben Stromverbrauch (W) Panel TBD (Typ.) B/L-System TBD (Typ.) Schnittstelle SPI Modullebensdauer (Stunden) TYP 30.000 Stunden Pins Beschreibung Pin-Nr. Symbol 1 TPO (NC) 2 TP1 (NC) 3 SDA 4 SCL 5 RS 6 RES 7 CS 8 GND 9 NC 10 VCC 11 LEDK 12 LEDA 13 GND
Anwendungen:
Dieses 0,96 Zoll LCD-Display ist geeignet für IoT, HMI, HVAC, Temperaturmessgerät usw.
Produkteigenschaften:
TST09607A ist ein Standard-TFT-Displaymodul. Dieses Modell hat eine Auflösung von 0,96 Zoll (0,44 cm) in der Diagonale und ein Pixel-Array von 80 x 160 Pixeln (vertikal). Jedes Pixel ist in rote, grüne und blaue Punkte unterteilt, und das Panel kann 65.000/262.000 Farben darstellen. Die Hintergrundbeleuchtung hat eine Helligkeit von 600 Nits und eine LED, die Stromaufnahme beträgt 20 mA und die typische Spannung 3,0 V.
