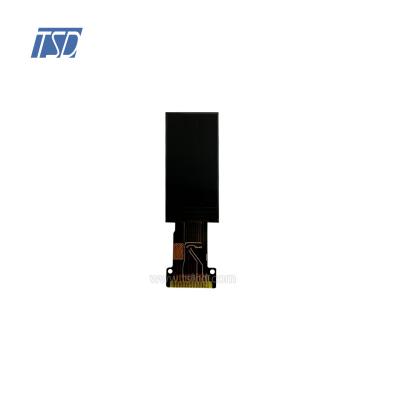

TSD 0,96 Zoll kleines anpassbares LCD-Panel mit einer Auflösung von 80 x 160



LCD-Typ : Durchscheinend/Normalerweise schwarz

Auflösung : 80x (RGB) × 160

Blickrichtung : ALLE

LCD-Treiber-IC : ST7735S

Schnittstellentypen :  4-SPI

Gewicht: TBD

Betriebstemperatur :  -20℃~70℃

Lagertemperatur : -30℃~80℃

Beschreibung:

Dieses Anzeigemodul ist ein transmissives Farb-Aktivmatrix-TFT-Flüssigkristalldisplay (Thin Film Transistor), das amorphes Silizium-TFT als Schaltgerät verwendet. Dieses Modul besteht aus einem TFT-LCD-Modul, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung von 0,96 Zoll beträgt 80 x 160 Punkte und kann bis zu 65.000 Farben anzeigen.

Zeichnung:



Spezifikation



Generelle Spezifikation

Teile-Nr.

TST09601A-V3

Anzeigegröße (Diagonal)

0,96  Zoll

LCD-Typ

Durchlässig/Normalerweise Schwarz

Auflösung

80  x (RGB) × 160

Blickrichtung

Alle Uhr

Modulübersicht

13,3 (H) x 27,948 (V) x 1,4 (T)

Aktiver Bereich

10,80 (H) x 21,7 (V)

Sichtfeld

ALLE

Farben

65.000

Schnittstelle

4-SPI

Treiber-IC

ST7735S

Gewicht (g)

Wird noch bekannt gegeben

Stromverbrauch (W)

Bedienfeld

TBD (typ.)

B/L-System

TBD (typ.)

Betriebstemperatur

-20 60

Lagertemperatur

-30 70



Pins Beschreibung

Pin-Nr.

Symbol

Beschreibung

1

TP0

PIN berühren, falls nicht verwendet, bitte diese PIN öffnen

2

TP1

PIN berühren, falls nicht verwendet, bitte diese PIN öffnen

3

SDA

SPI-Schnittstelle, Eingangs-/Ausgangspin. Das Datum wird an der steigenden Flanke des SCL-Signals gespeichert.

4

SCL

Dieser PIN wird als serielle Schnittstelle an der steigenden Flanke des SCL-Signals verwendet.

5

D/C

Anzeigedaten-/Befehlsauswahl-Pin in der 4-zeiligen seriellen Schnittstelle

6

ZURÜCKSETZEN

Dieses Signal setzt das Gerät zurück und muss angewendet werden, um den Chip richtig zu initialisieren. Das Signal ist aktiv niedrig.

7

ES

Chip-Auswahlpin, Low aktivieren, HIgh deaktivieren

8

Masse

Stromerdung

9

NC

Keine Verbindung

10

VDD

Stromversorgung für das Analog-Vdd = 2,5 V – 3,3 V

11

LEDK

LED-Kathode

12

LEDs

LED-Anode

13

Masse

Kraft Erde



 Anwendungen:



1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.

2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherde.

3. Instrumente: Fieberthermometer, Drahttester, Digitaluhren, elektronische Personenwaage.

4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät

5. Sportgerät: Laufband.

6. Industrielle Steuergeräte: Fernbedienung, Lochkartenmaschine.

7. Anzeige des Informationsterminals: POS, PDA, Handheldgeräte .
