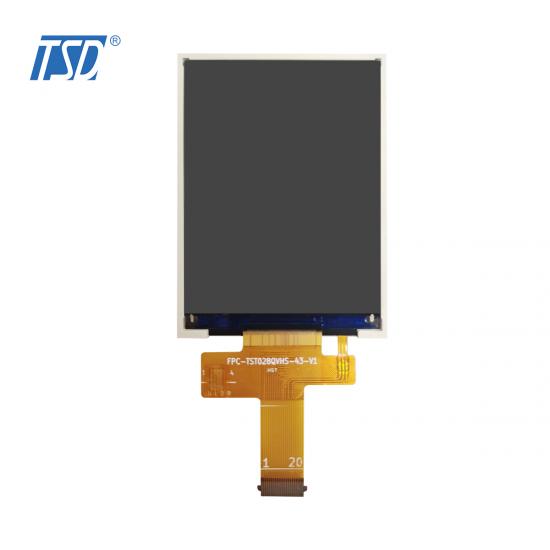

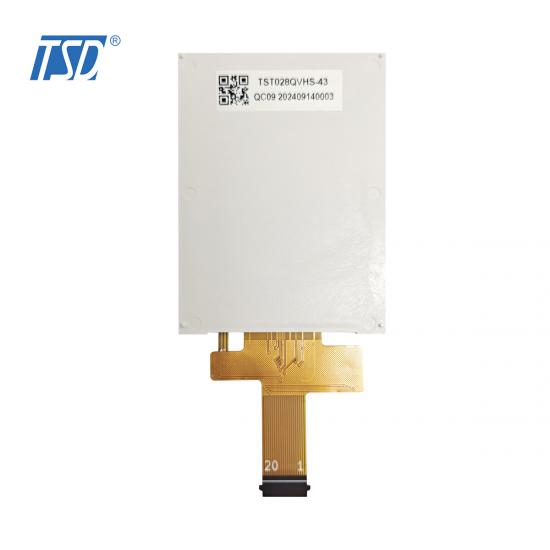

Beschreibung:
Bei diesem Anzeigemodul handelt es sich um einen transmissiven Farb-Aktivmatrix-TFT (Thin Film Transistor). Flüssigkristallanzeige (LCD). Dieses Modul ist bestehend aus einem TFT-LCD-Modul, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 2.8 „enthält 320*240 Punkte und Die Aktiver Bereich Ist 43,2 (B) x 57,6 (H)

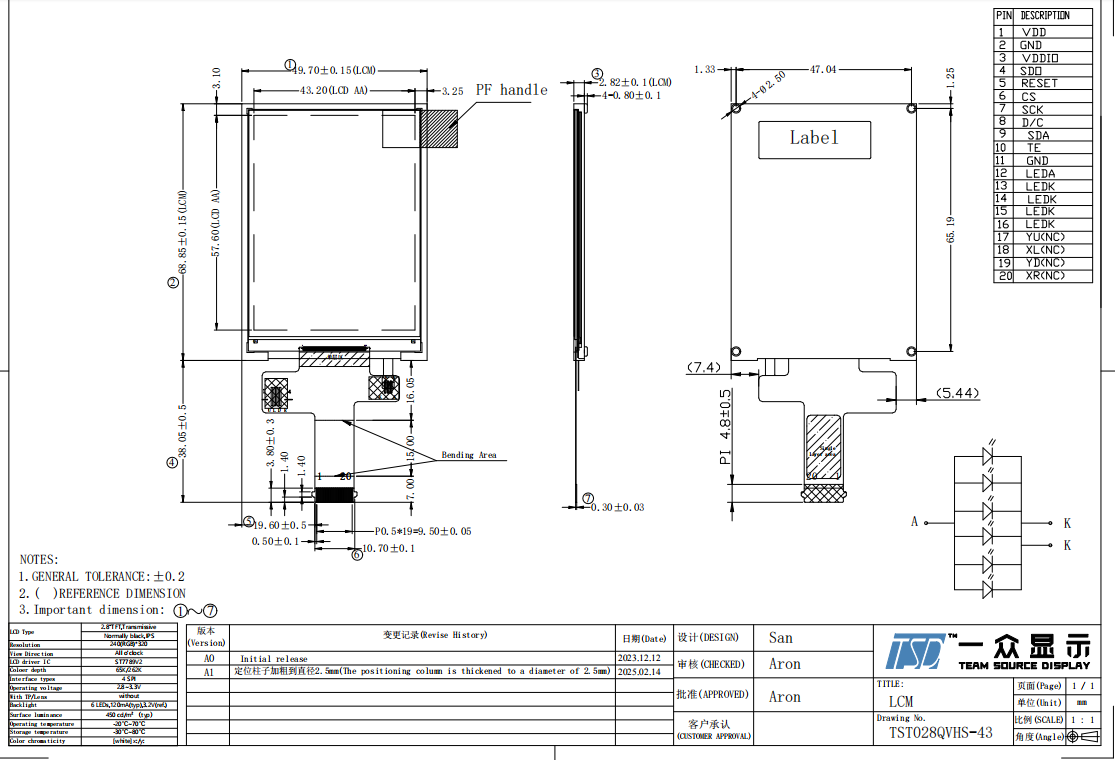

Zeichnung:
Spezifikation
|
Allgemeine Spezifikation |
||
|
Teile-Nr. |
TST028QVHS-43 |
|
|
Anzeigegröße (Diagonale) |
2.8 Zoll |
|
|
LCD-Typ |
a-Si TFT, durchlässig, normalerweise schwarz, IPS |
|
|
Auflösung |
240 x (RGB) × 320 |
|
|
Blickrichtung |
ALLE Uhr |
|
|
Modulübersicht |
49,70 (B) x 68,85 (L) x 2,82 (T) |
|
|
Aktiver Bereich |
43,2 (B) x 57,6 (L) |
|
|
Anzeigebereich |
Rund um die Uhr |
|
|
Hintergrundbeleuchtung |
6 LEDs, Farbe Weiß |
|
|
Treiber-IC |
ST7789V2 |
|
|
Schnittstelle |
SPI |
|
|
Gewicht (g) |
Wird noch bekannt gegeben |
|
|
Stromverbrauch (W) |
Panel |
TBD (Typ.) |
|
B/L-System |
TBD (Typ.) |
|
|
Betriebstemperatur |
-20 ～ 70 |
|
|
Lagertemperatur |
-30 ～ 80 |
|
|
Pins Beschreibung |
|
|
Pin-Nr. |
Symbol |
|
1 |
VDD |
|
2 |
GND |
|
3 |
VDDIO |
|
4 |
SDO |
|
5 |
RS |
|
6 |
CS |
|
7 |
SCK |
|
8 |
D/C |
|
9 |
SDA |
|
10 |
TE |
|
11 |
GND |
|
12 |
LEDA |
|
13 |
LEDK |
|
14 |
LEDK |
|
15 |
LEDK |
|
16 |
LEDK |
|
17 |
YU |
|
18 |
XL |
|
19 |
YD |
|
20 |
XR |

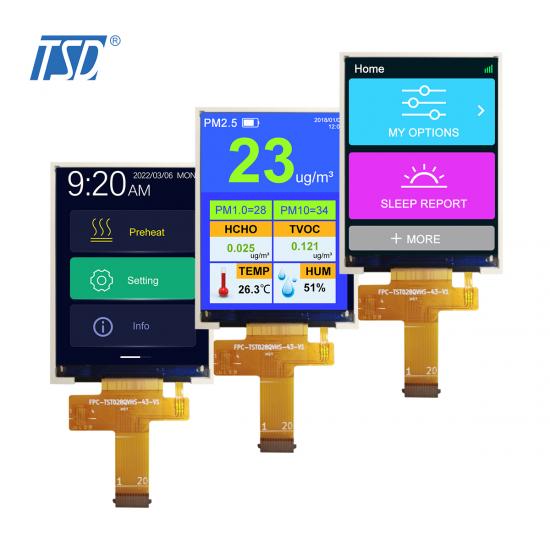

Anwendungen:
1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherd.
3. Instrumente: Fieberthermometer, Drahtprüfer, Digitaluhren, elektronische Personenwaage.
4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät
5. Sportgerät: Laufband.
6. Industrielle Steuerungsgeräte: Fernbedienung, Lochkartenmaschine.
7. Anzeige des Informationsterminals: POS, PDA, Handheld-Geräte.
