Beschreibung:

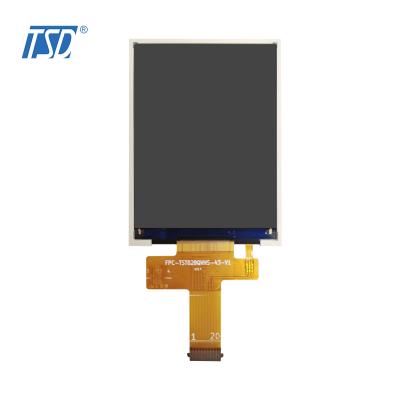

TST028QVBS-23C ist ein 2,8 Zoll großes MIPI-Schnittstellen-LCD-Modul mit 240 x 320 Pixeln, das über ein kapazitives Standard-Touchpanel verfügt. Das Touchpanel verfügt über eine Single-Geste-Touch-Funktion. Die Hintergrundbeleuchtung beträgt 350 Nits. Es eignet sich für Smart-Home- und Haushaltsgeräteprodukte. Die Hintergrundbeleuchtung verfügt über 4 weiße LEDs, der Hintergrundbeleuchtungsstrom beträgt 20 mA und die Hintergrundbeleuchtungsspannung beträgt 12,4 V, die für verschiedene Konfigurationen angepasst werden kann. Dieses 2,8-Zoll-TFT-LCD-Modul ist mit ST7785M ausgestattet, die Blickrichtung ist auf die ganze Uhr ausgerichtet, die Farbtiefe beträgt 16,7 M, die Hintergrundbeleuchtung ist weiß und es handelt sich um einen durchlässigen Typ.
Zeichnung:
Spezifikationen:
| Generelle Spezifikation | ||
| Teile-Nr. | TST028QVBS-23C | |
| Außenmaß (mm) | 53,88 x 82,58 x 4,78 |
|
| Aktive Fläche (mm) | 43,2x57,6 | |
| Auflösung (Punkte) | 240x320 | |
| Betriebstemperatur (°C) | -20 ~ +60 °C | |
| Lagertemperatur (°C) | -30 ~ +70 °C | |
| Anzahl der Pixel(Pixel) | 240(H)xRGBx320(V) | |
| Touch-Panel | ohne CTP | |
| Treiber-IC | ST7785M | |
| Berühren Sie IC | FT6336U (Signle Touch) | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 2,8 Zoll TFT | |
| Oberflächenbehandlung | Blendfrei | |
| Blickrichtung | Alle |
|
| Gewicht (g) | Noch offen | |
| Stromverbrauch (W) | Panel | TBD (typ.) |
| B/L-System | TBD (typ.) | |
| Schnittstelle | MIPI 1 Spur |
|
| Modullebensdauer (Stunden) | 30.000 | |
| Beschreibung der Pins | |
| Pin-Nr. | Symbol |
| 1 | GND |
| 2 | LCM_DATA0_N |
| 3 | LCM_DATA0_P |
| 4 | GND |
| 5 | NC |
| 6 | NC |
| 7 | GND |
| 8 | NC |
| 9 | NC |
| 10 | GND |
| 11 | NC |
| 12 | NC |
| 13 | GND |
| 14 | GND |
| 15 | LCD_CLK-N |
| 16 | LCD_CLK-P |
| 17 | GND |
| 18 | NC |
| 19 | NC |
| 20 | LCD_RST |
| 21 | LPTE |
| 22 | NC |
| 23 | LCD_ID |
| 24 | VDD1V8 |
| 25 | GND |
| 26 | CTP_SCL |
| 27 | CTP_SDA |
| 28 | CTP_RST |
| 29 | NC_INT |
| 30 | VDD2V8 |
Anwendungen:
Für unser 2,8-Zoll-LCD-Display TST028QVBS-23C, das normalerweise in Smart-Home-Produkten wie intelligenten Thermostaten, Temperatur- und Luftfeuchtigkeitskontrolltafeln verwendet wird, um ein sehr intelligentes Leben zu ermöglichen.
Produktmerkmale:
Bei diesem Anzeigemodul handelt es sich um eine durchlässige Farb-Aktivmatrix-TFT-Flüssigkristallanzeige (LCD) (Thin Film Transistor), die in vielen Anwendungen eingesetzt werden kann. Dieses Modul besteht aus einem FOG, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 2,8 Zoll beträgt 240 x 320 Punkte und kann bis zu 16,7 Millionen Farben anzeigen.
