Beschreibung:

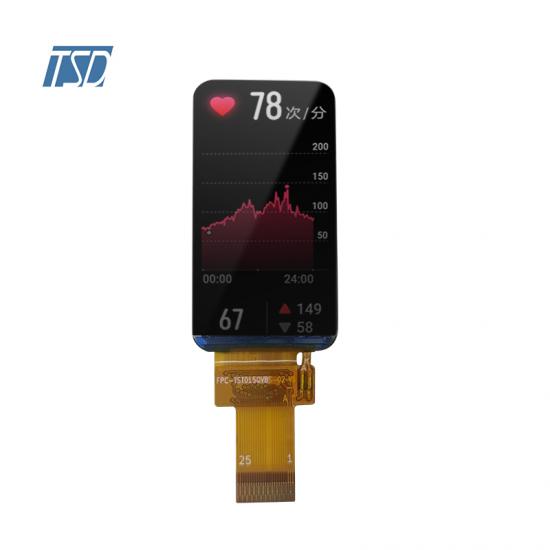

Das TST029FWBS-X12 ist ein 2,9 Zoll großes IPS-TFT-LCD-Display mit MIPI-Schnittstelle, das die Anpassung eines Touchscreens ermöglicht. Diese Spezifikation bezieht sich auf das von TEAM SOURCE DISPLAY gelieferte transmissive TFT-Punktmatrix-LCD-Modul.
LCD-Spezifikation: Tastverhältnis 1/480, Pixelanzahl 376 x RGB x 960, Betriebstemperatur -30 bis 85 °C, Lagertemperatur -40 bis +90 °C. Die grundlegenden Spezifikationen des Treiber-ICs finden Sie im Datenblatt (ST7701S). Geeignet für Anwendungen im Automobilbereich, z. B. für Zweiräder.

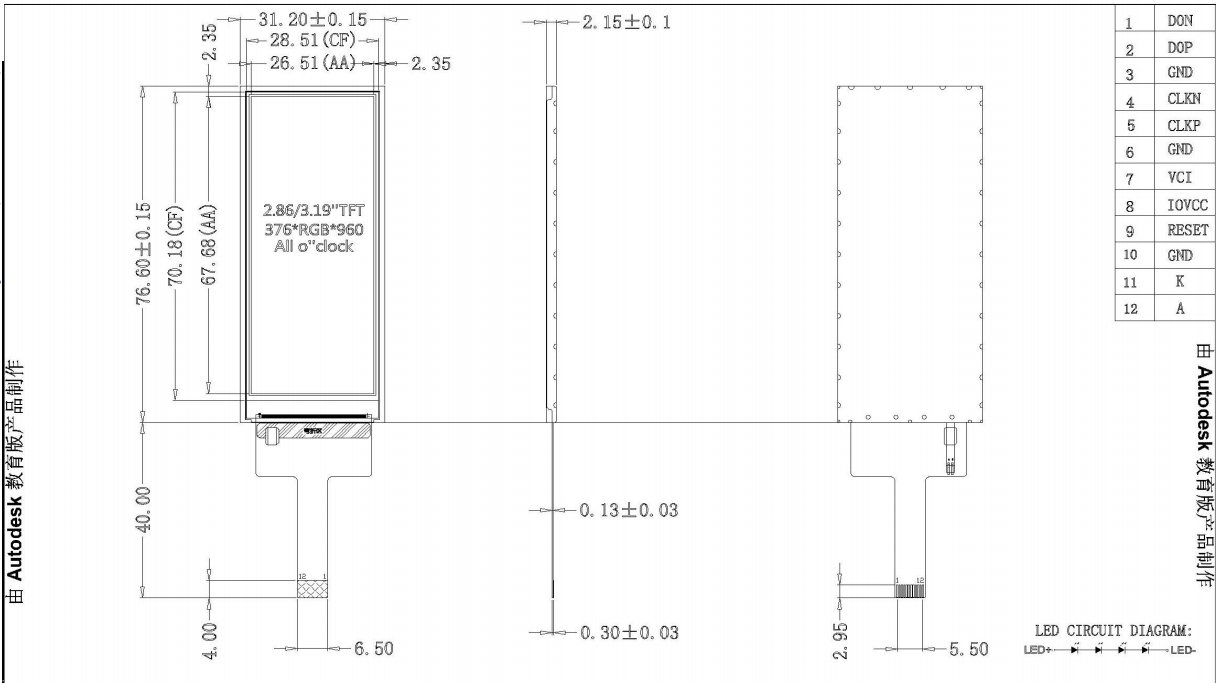

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teilenummer | TST029FWBS-X12 | |
| O Umrissabmessung (mm) | 31,2 x 76,6 x 2,15 | |
| Aktive Fläche (mm) | 26,51 x 67,88 | |
| Auflösung (Punkte) | 376x960 | |
| Betriebstemperatur (°C) | -30 ~ +85 °C | |
| Lagertemperatur (°C) | -40 ~ +90 °C | |
| Anzahl der Pixel (Pixel) | 376(H)xRGBx960(V) | |
| Touchscreen | ohne | |
| Treiber-IC | ST7701S | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 2,9 Zoll TFT | |
| Oberflächenbehandlung | Entspiegelt | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | TBD | |
| Leistungsaufnahme (W) | Panel | TBD(Typ.) |
| B/L-System | TBD(Typ.) | |
| Schnittstelle |
MIPI
|
|
| Modullebensdauer (Stunden) | 30.000 | |
| Pins Beschreibung | ||
| PIN-Nr. | Symbol | Beschreibung |
| 1 | D0N | MIPI-Datensignal |
| 2 | D0P | MIPI-Datensignal |
| 3 |
GND |
Boden |
| 4 | CLKN | MIPI-Taktsignal |
| 5 | CLKP | MIPI-Taktsignal |
| 6 | GND | Boden |
| 7 | VCI | Netzspannung (2,8 V ~ 3,3 V) |
| 8 | IOVCC | Stromversorgung für das E/A-System (1,8 V ~ 3,3 V) |
| 9 | ZURÜCKSETZEN | Reset-PIN |
| 10 | GND | Boden |
| 11 | K | Hintergrundbeleuchtung (-) |
| 12 | A | Hintergrundbeleuchtung (+) |
Anwendungsbereiche:
Unser 2,9-Zoll-Farb-TFT-LCD-Display (auch 2,86-Zoll-LCD-Modul genannt) wurde speziell für Anwendungen im Automobil- und Mobilitätsbereich entwickelt, darunter Elektroroller, Motorräder und andere kompakte Fahrzeugsysteme. Dieses kompakte und dennoch robuste Display bietet klare Sichtbarkeit, hohe Helligkeit (optional) und weite Betrachtungswinkel, sodass wichtige Informationen (Geschwindigkeit, Akkustand, Navigation usw.) auch bei unterschiedlichen Lichtverhältnissen gut lesbar bleiben.
Hauptmerkmale für die Fahrzeugintegration:
✔ Lesbarkeit bei Sonnenlicht: Optionen mit hoher Leuchtkraft (bis zu 1000 Nits) für optimale Sichtbarkeit im Freien
✔ Breiter Temperaturbereich (-30 °C bis +85 °C oder kundenspezifisch) für zuverlässigen Betrieb in allen Klimazonen
✔ Vibrations- und stoßfest: Verstärkte Struktur für Langlebigkeit auf unebenen Straßen
✔ Benutzerdefinierte Schnittstelle: Unterstützt die MIPI-Schnittstelle; kann Geschwindigkeitsmesser, Batteriesymbole, Warnanzeigen usw. anzeigen.
Typische Anwendungsbereiche:
Armaturenbretter für Elektroroller/Motorräder
Batteriemanagementsystem-Anzeigen
Kompakte Fahrzeugtelemetriebildschirme
