Beschreibung:

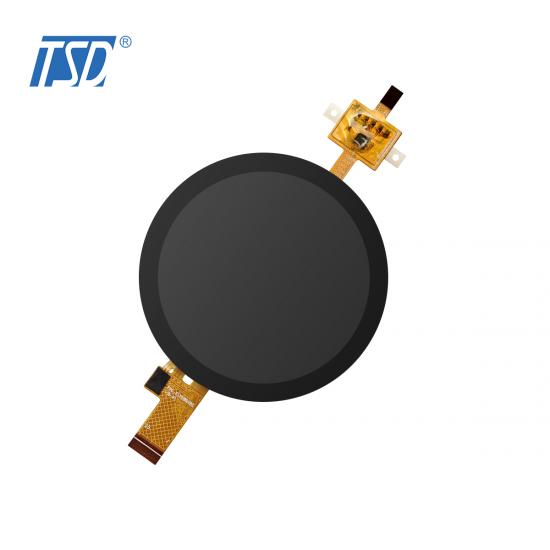

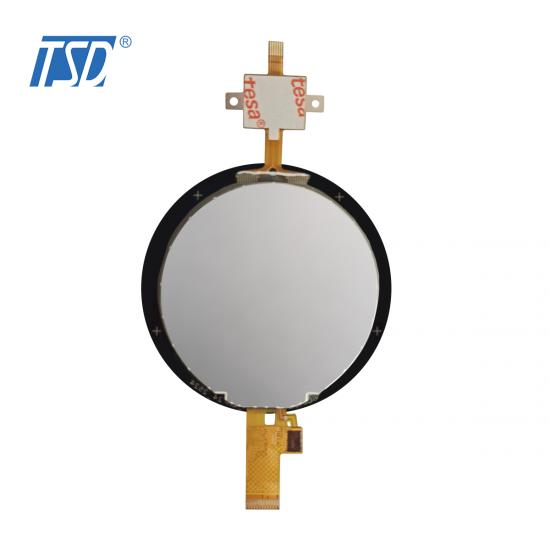

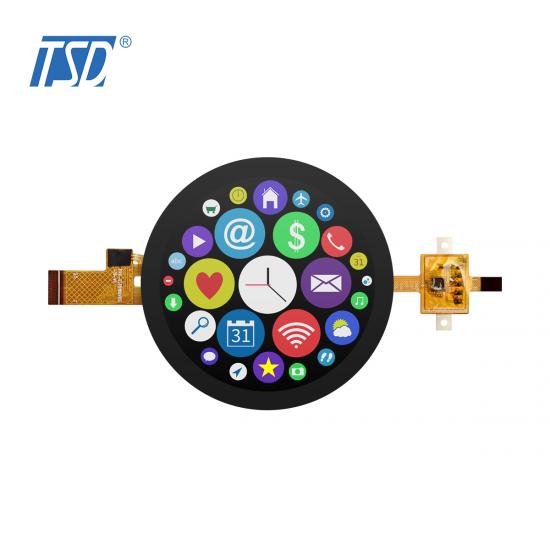

TST018QVBS-19C ist ein hochauflösendes Farb-TFT-LCD-Modul mit 360 x 360 Pixeln. Es verwendet IPS-Glas mit voller Blickrichtung und unterstützt MCU- und QSPI-Schnittstelle. Das runde Display verfügt über einen kapazitiven Touchscreen. TSD kann es auch individuell an Kundenwünsche anpassen. Der Treiber-IC ist Sitronix ST77916. Die Hintergrundbeleuchtung ist weiß und dreifach parallel geschaltet. Die Stromaufnahme beträgt 20 mA pro LED. Die Betriebstemperatur beträgt -2 °C. 0 bis 70°C, Lagertemperatur -30 bis 80°C.
Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST018QVBS-19C | |
| Außenmaß (mm) |
56,37 x 56,37 x 3,13 |
|
| Aktive Fläche (mm) | 45,68 x 45,68 | |
| Auflösung (Punkte) | 360x (RGB) × 360 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 360RGB(H) x RGB x 360(V) | |
| Touchpanel | mit CTP | |
| Treiber-IC | ST77916 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 1,8 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung | Rund um die Uhr | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle | MCU/QSPI | |
| Modullebensdauer (Stunden) | 30.000-50.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | D7 | MCU-Datenbus |
| 2 | D6 | MCU-Datenbus |
| 3 | D5 | MCU-Datenbus |
| 4 | D4 | MCU-Datenbus |
| 5 | D3/SDA3 | MCU-Datenbus und QSPI-Schnittstelle |
| 6 | D2/SDA2 | MCU-Datenbus und QSPI-Schnittstelle |
| 7 | D1/SDA1 | MCU-Datenbus und QSPI-Schnittstelle |
| 8 | D0/SDA0 | MCU-Datenbus und QSPI-Schnittstelle |
| 9 | WR | Schreibfreigabe in der MCU-Parallelschnittstelle |
| 10 | RD/SCLK | Stromversorgung Masse Lesefreigabe in MCU-Parallelschnittstelle und Takt-SPI-Schnittstelle |
| 11 | RS |
Daten-/Befehlsauswahl-Pin
|
| 12 |
CS
|
Chipauswahl
|
| 13 | NC | Keine Verbindung |
| 14 | ZURÜCKSETZEN | Chip-Reset-Pin |
| 15 | TE | Tearing-Effekt-Signal |
| 16 | Masse | Masse (0V) |
| 17 | NC | Keine Verbindung |
| 18 | IOVCC | LCD-E/A-Stromversorgung |
| 19 | VCC | LCD-Stromversorgung |
| 20 | IM0 |
Die Systemschnittstellenmodusauswahl.
Wenn IM[2:0] für [0, 1, 1] ist, ist diese Einstellung QSPl; Wenn IM[2:0] für [1,1, 1] ist, ist diese Einstellung MCU 8bit; Weitere Einstellungen finden Sie im IC-Spezifikationsblatt. |
| 21 | IM1 | |
| 22 | IM2 | |
| 23 | LEDK | Hintergrundbeleuchtung K Kathodeneingangsstift |
| 24 | NC | Keine Verbindung |
| 25 | LEDA | Hintergrundbeleuchtung A Anodeneingangspin |
Merkmale:
Der runde LCD-Bildschirm stellt eine bedeutende Innovation in der Flüssigkristallanzeigetechnologie dar. Sein Anzeigeprinzip ähnelt dem quadratischer LCD-Bildschirme. Durch Anpassungen der LCD-Glasproduktionstechnologie und der Bildschirmparameter kann der runde Bildschirm jedoch auch im runden Zustand normal anzeigen. Im Vergleich zu herkömmlichen rechteckigen LCD-Bildschirmen sehen runde LCD-Bildschirme schöner aus und entsprechen eher den ästhetischen Vorstellungen der Menschen. In den letzten Jahren sind runde LCD-Bildschirme auf dem Markt immer beliebter geworden und finden breite Anwendung in verschiedenen Bereichen. Die Anwendungsaussichten runder LCD-Bildschirme sind sehr vielfältig. Mit der kontinuierlichen Weiterentwicklung der Technologie und der wachsenden Marktnachfrage werden sich ihre Anwendungsszenarien und Funktionen erweitern.
Was das runde TSD-TFT-Display betrifft, verfügen wir über eine vollständige Serie runder Anzeigemodule. Kontaktieren Sie uns noch heute für weitere Informationen.
