Beschreibung:

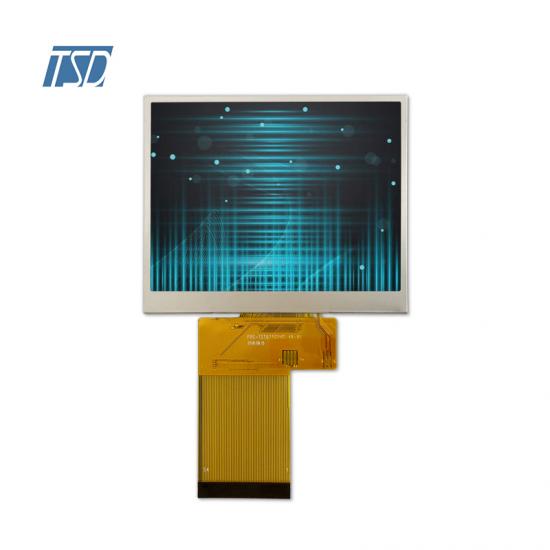

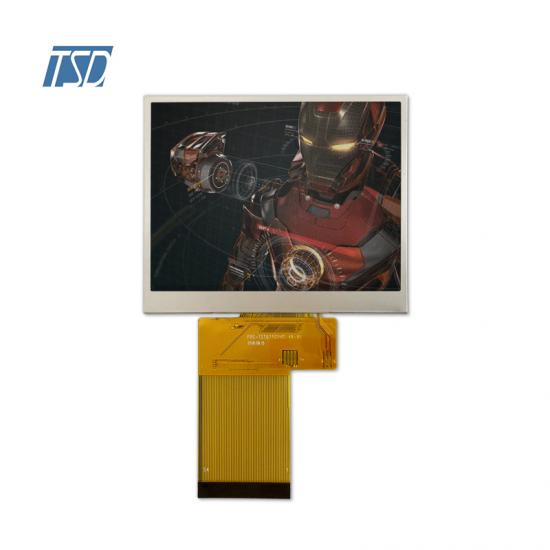

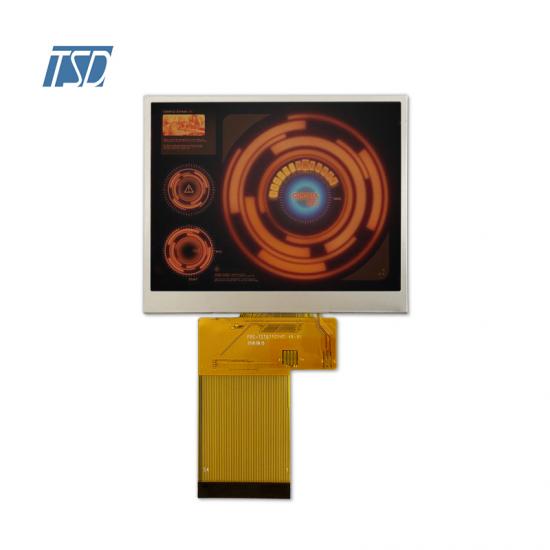

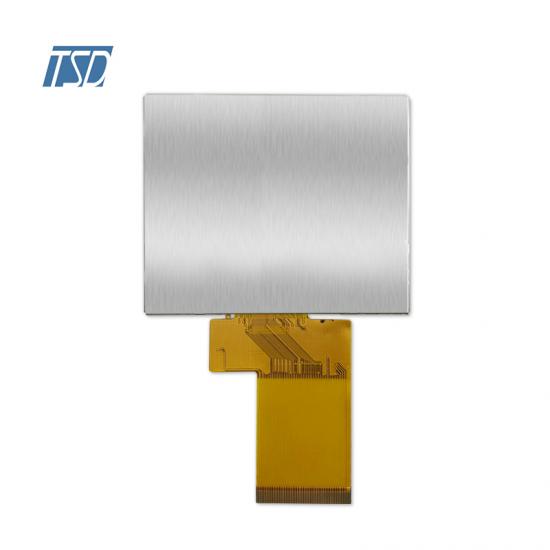

TST035QVHS-46 ist ein 3,5-Zoll-LCD-Anzeigemodul mit einer Auflösung von 320 x 240, einer 3SPI/RGB-24-Bit-Schnittstelle und einem Standard-Resistiv-Touchpanel. Die Hintergrundbeleuchtung beträgt 400 Nits, 6 weiße LEDs, der Hintergrundbeleuchtungsstrom beträgt 20 mA und die Hintergrundbeleuchtungsspannung beträgt 18,8 V, was individuell angepasst werden kann. Für dieses 3,5-Zoll-TFT-LCD-Modul ist der Treiber-IC ST7272A, die Blickrichtung ist frei, die ganze Uhr, die Farbtiefe beträgt 16,7 M, die weiße Hintergrundbeleuchtung und der Transmissionsmodus.
Zeichnung:
Spezifikationen:
| Generelle Spezifikation | ||
| Teile-Nr. | TST035QVHS-46 | |
| Außenmaß (mm) | 77,0x64,0x3,2 | |
| Aktive Fläche (mm) | 70,08 x 52,56 | |
| Auflösung (Punkte) | 320x240 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel(Pixel) | 320(H)xRGBx240(V) | |
| Touch-Panel | mit RTP oder CTP | |
| Treiber-IC | ST7272A | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 3,5 Zoll TFT | |
| Oberflächenbehandlung | Blendfrei | |
| Blickrichtung | Alle |
|
| Gewicht (g) | Noch offen | |
| Stromverbrauch (W) | Panel | TBD (typ.) |
| B/L-System | TBD (typ.) | |
| Schnittstelle | 3SPI/RGB 24 Bit |
|
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Beschreibung der Pins | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1-2 | LEDK1-LEDK2 | Kathode der LED-Hintergrundbeleuchtung |
| 3-4 | LEDA1-LEDA2 | Kathode der LED-Hintergrundbeleuchtung |
| 5-7 | NC | Keine Verbindung |
| 8 | ZURÜCKSETZEN | System-Reset-Pin. Ein aktiver Low-Impuls an diesem Pin setzt den IC zurück und verbindet ihn im Normalbetrieb mit VCC. |
| 9 | CS | Chip-Auswahlstift. |
| 10 | SCK | serieller Takteingang. |
| 11 | SDA | Dateneingangs-/-ausgangspin in der seriellen Schnittstelle. |
| 12-19 | B0-B7 | Blauer Datenbus: B0-B7 |
| 20-27 | G0-G7 | Grüner Datenbus: B0-B7 |
| 28-35 | R0-R7 | Roter Datenbus: R0-R7 |
| 36 | HSYNC | Eingang zur Leitungssynchronisation |
| 37 | VSYNC | Frame/Ram-Schreibsynchronisationseingang. |
| 38 | DCLK | Dot-Clock-Signal und Oszillatorquelle. |
| 39-40 | NC | Keine Verbindung |
| 41-42 | VDD | Netzteil für Digitalspannung |
| 43-47 | NC | Keine Verbindung |
| 48 | X- | Der linke Pin des Touchpanels X |
| 49 | Y- | Der Y-Down-Pin des Touchpanels |
| 50 | X+ | Der rechte Pin des Touchpanels X |
| 51 | Y+ | Der nach oben gerichtete Y-Stift des Touchpanels |
| 52 | DE | Aktivierungspin vom Controller anzeigen |
| 53-54 | GND | Boden |
Anwendungen:
Für unser 3,5 Zoll 320x240 LCD-Display TST035QVHS-46, das normalerweise in Smart-Home-Produkten wie Smart-Thermostat-, Temperatur- und Luftfeuchtigkeitskontrolltafeln verwendet wird, um ein sehr intelligentes Leben zu ermöglichen.
Produktmerkmale:
Bei diesem Anzeigemodul handelt es sich um eine durchlässige Farb-Aktivmatrix-TFT-Flüssigkristallanzeige (LCD) (Thin Film Transistor), die in vielen Anwendungen eingesetzt werden kann. Dieses Modul besteht aus einem FOG, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 3,5-Zoll-Geräts umfasst 320 x 240 Punkte und kann bis zu 16,7 Millionen Farben anzeigen.
