Beschreibung:

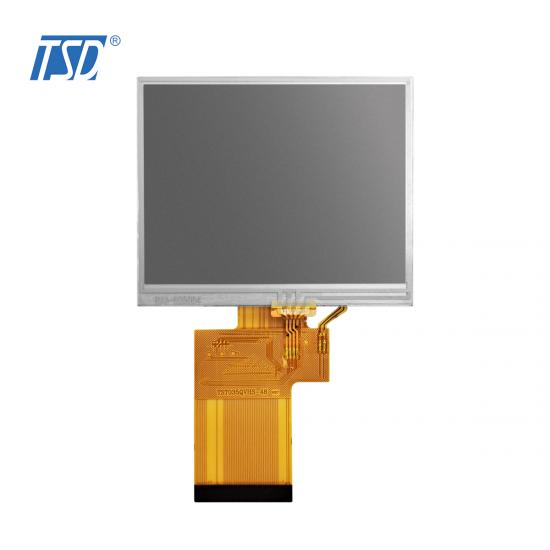

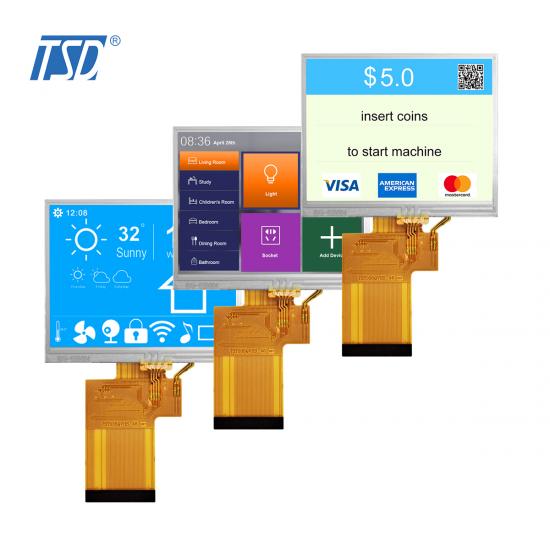

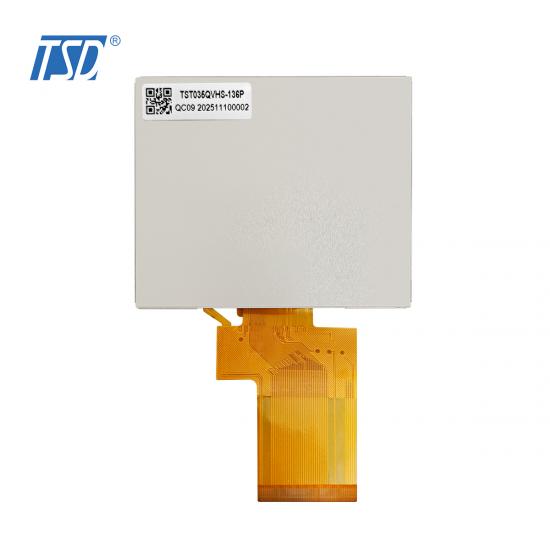

TST035QVHS-136P Es handelt sich um ein transmissives Farb-Aktivmatrix-Flüssigkristalldisplay, das amorphe Dünnschichttransistoren als Schaltelemente verwendet. Dieses Produkt besteht aus einem TFT-LCD-Panel, einem Treiber-IC, einem FPC und einer LED-Hintergrundbeleuchtung. Die aktive Anzeigefläche beträgt 70,08 × 52,56 mm und die native Auflösung ist 320*240 Die Federn dieses Produkts sind in der folgenden Tabelle aufgeführt.
Zeichnung:
Spezifikation
|
Allgemeine Spezifikation |
||
|
Teilenummer |
TST035QVHS-136P |
|
|
Anzeigegröße (Diagonale) |
3,5 Zoll |
|
|
LCD-Typ |
TFT, transflektiv, normalerweise Schwarz |
|
|
Auflösung |
320 x (RGB) × 240 |
|
|
Blickrichtung |
Rundumsicht. IPS-Glas. Volle Sichtrichtung. |
|
|
Modulübersicht |
76,9 × 63,9 × 3,05 mm |
|
|
Aktiver Bereich |
70,08 × 52,56 mm |
|
|
Aussichtsbereich |
GANZE UHR |
|
|
Hintergrundbeleuchtung |
LED |
|
|
Treiber-IC |
ST7272A |
|
|
Schnittstelle |
RGB |
|
|
Gewicht (g) |
TBD |
|
|
Leistungsaufnahme (W) |
Panel |
TBD(Typ.) |
|
B/L-System |
TBD(Typ.) |
|
|
Betriebstemperatur |
-20 ～ 70 |
|
|
Lagertemperatur |
-30 ～ 80 |
|
|
Pins Beschreibung |
||
|
PIN-Nr. |
Symbol |
Beschreibung |
|
1 |
LEDK |
Kathode der LED-Hintergrundbeleuchtung |
|
2 |
LEDK |
Kathode der LED-Hintergrundbeleuchtung |
|
3 |
LEDA |
Anode der LED-Hintergrundbeleuchtung |
|
4 |
LEDA |
Anode der LED-Hintergrundbeleuchtung |
|
5 |
NC |
Keine Verbindung |
|
6 |
NC |
Keine Verbindung |
|
7 |
NC |
Keine Verbindung |
|
8 |
Zurücksetzen |
System-Reset-PIN |
|
9 |
CS |
Chip-Select-Pin, falls nicht verwendet, bitte öffnen. |
|
10 |
SCK |
Serieller Taktanschluss, falls nicht verwendet, bitte öffnen. |
|
11 |
SDA |
Daten-Ein-/Ausgangspin der seriellen Schnittstelle. Falls nicht verwendet, bitte öffnen. |
|
12-19 |
B0-B7 |
Blauer Datenbus |
|
20-27 |
G0-G7 |
Grüner Datenbus |
|
28-35 |
R0-R7 |
Red Data Bus |
|
36 |
HSYNC |
Leitungssynchronisationseingang |
|
37 |
VSYNC |
Frame-/RAM-Schreibsynchronisationseingang |
|
38 |
DCLK |
Punkttaktsignal und Oszillatorquelle |
|
39 |
NC |
Keine Verbindung |
|
40 |
NC |
Keine Verbindung |
|
41 |
VDD |
Stromversorgung für digitale Spannung |
|
42 |
VDD |
Stromversorgung für digitale Spannung |
|
43-51 |
NC |
Keine Verbindung |
|
52 |
DE |
Display-Aktivierungs-Pin vom Controller |
|
53 |
GND |
Boden |
|
54 |
GND |
Boden |
Anwendungsbereiche:
1. Elektronische Büroausstattung: Geldzählmaschine, Bürotelefon, Kopierer.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionskochfeld, Mikrowellenherde.
3. Instrumente: klinisches Thermometer, Drahtprüfer, Digitaluhren, elektronische Waage.
4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät
5. Sportgeräte: Laufband.
6. Industrielle Steuerungstechnik: Fernsteuerung, Lochkartenmaschine.
7. Informationsterminalanzeige: POS-Systeme, PDAs, Handheld-Geräte.
