Beschreibung:

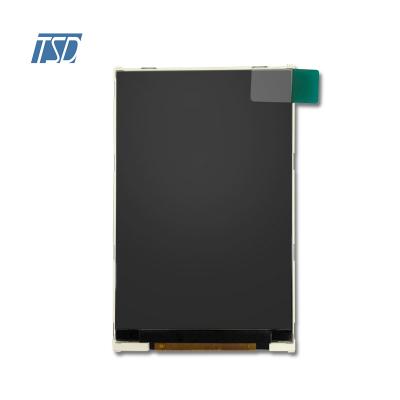

TST035HVQI-54B ist ein 3,5-Zoll-LCD-Anzeigemodul mit MCU/SPI+RGB-Schnittstelle und einer Auflösung von 320 x 480. Es handelt sich um eine vertikale Anzeige, die mit einem standardmäßigen kapazitiven oder resistiven Touchpanel ausgestattet sein kann. Die Hintergrundbeleuchtung beträgt 700 Nits, 8 weiße LEDs, der Hintergrundbeleuchtungsstrom beträgt 160 mA und die Hintergrundbeleuchtungsspannung beträgt 3,2 V, was individuell angepasst werden kann. Für dieses 3,5-Zoll-TFT-LCD-Modul ist der Treiber-IC ILI9488, die Blickrichtung ist frei, rund um die Uhr, die Farbtiefe beträgt 65 K, die Hintergrundbeleuchtung ist weiß und der Transmissionsmodus ist aktiviert.
Zeichnung:
Spezifikationen:
| Generelle Spezifikation | ||
| Teile-Nr. | TST035HVQI-54B | |
| Außenmaß (mm) | 53,76 x 84,18 x 2,1 | |
| Aktive Fläche (mm) | 48,96 x 73,44 | |
| Auflösung (Punkte) | 320x480 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel(Pixel) | 320(H)xRGBx480(V) | |
| Touch-Panel | mit RTP oder CTP | |
| Treiber-IC | ILI9488 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 3,5 Zoll TFT | |
| Oberflächenbehandlung | Blendfrei | |
| Blickrichtung | Alle |
|
| Gewicht (g) | Noch offen | |
| Stromverbrauch (W) | Panel | TBD (typ.) |
| B/L-System | TBD (typ.) | |
| Schnittstelle | MCU/SPI+RGB |
|
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Beschreibung der Pins | |
| Pin-Nr. | Symbol |
| 1 | LEDK |
| 2 | LEDA |
| 3 | GND |
| 4-6 | IM0-IM2 |
| 7 | IOVCC (1,8 V) |
| 8 | VCC (2,8 V) |
| 9 | WR_SCL |
| 10 | CS |
| 11 | RD |
| 12 | RS_D/C |
| 13 | ZURÜCKSETZEN |
| 14 | FMARK |
| 15 | SDA |
| 16 | SDO |
| 17-34 | DB0-DB17 |
| 35 | GND |
| 36 | AKTIVIEREN |
| 37 | DOTCLK |
| 38 | HS |
| 37 | VS |
| 40 | GND |
Anwendungen:
Für unser 3,5-Zoll-LCD-Display TST035HVQI-54B mit 320 x 480 Pixeln, das normalerweise in Smart-Home-Produkten wie Smart-Thermostaten, Temperatur- und Luftfeuchtigkeitskontrolltafeln verwendet wird, könnte die Helligkeit höher sein, beispielsweise 700 Nits.
Produktmerkmale:
Bei diesem Anzeigemodul handelt es sich um eine durchlässige Farb-Aktivmatrix-TFT-Flüssigkristallanzeige (LCD) (Thin Film Transistor), die in vielen Anwendungen eingesetzt werden kann. Dieses Modul besteht aus einem FOG, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 3,5 Zoll beträgt 320 x 480 Punkte und kann bis zu 65.000 Farben anzeigen.
