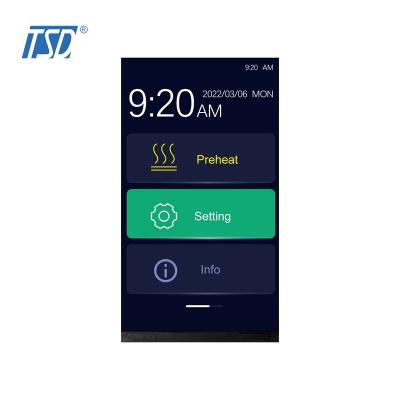

TSD 5-Zoll-TFT-LCD-Anzeigemodul 800x480 mit LVDS-Schnittstelle

  • Modellname: TST050WVHS-92B
  • LCD-Typ: 5-Zoll-TFT-LCD-Display
  • Auflösung: 800x480
  • Betrachtungswinkel: Die ganze Uhr
  • Helligkeit: 650 cd/m2
  • Treiber-IC: ST7262A
  • Schnittstelle: LVDS
  • Touchscreen: ohne
  • Betriebstemperatur: -30 ~ +80℃
  • Lagertemperatur: -30 ~ +80℃





Beschreibung:



TST050WVHS-92B ist ein 5-Zoll-TFT-LCD-Modul mit einer Auflösung von 800 x 480 und LVDS-Schnittstelle. Die Außenmaße des LCM betragen 120,7 x 75,8 x 2,95 mm, die aktive LCD-Fläche beträgt 108 x 64,8 mm. Es handelt sich um ein IPS-Display mit voller Blickrichtung, der LCD-Treiber-IC ist ST7262A, die Standardhelligkeit beträgt etwa 500 cd/m2. Die Betriebstemperatur beträgt -30 bis 80 Grad, die Lagertemperatur beträgt -30 bis 80 Grad.




Zeichnung:



5-Zoll-TFT-LCD


Spezifikationen:



Generelle Spezifikation
Teile-Nr.  TST050WVHS-92B
Außenmaß (mm)  120,7x75,8x2,95
Aktive Fläche (mm) 108x64,8
Auflösung (Punkte) 800x480
Betriebstemperatur (°C) -30 ~ +80 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel(Pixel) 800(H)xRGBx480(V)
Touch-Panel  ohne
Helligkeit 650 cd/m2
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 5 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  Alle
Gewicht (g) Noch offen
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Schnittstelle LVDS
Modullebensdauer (Stunden) 30.000-40.000





Beschreibung der Pins
Pin-Nr.  Symbol Beschreibung
1 NC Gemeinsame Spannung
2 VDD Versorgungsspannung für digitale Schaltung
3 VDD Versorgungsspannung für digitale Schaltung
4 NC Keine Verbindung
5 NC Keine Verbindung

6

STBYB STBYB=1,Normale OptionSTBYB=0,Standby-Modus.
7 GND Stromerde
8 RXIN0- Auswahl des DE/SYNC-Modus
9 RXIN0+ Dateneingabefreigabe
10 GND Stromerde
11 RXIN1- Negativer LVDS-Differenzdateneingang
12 RXIN1+ Positiver LVDS-Differenzdateneingang
13 GND Stromerde
14 RXIN2- Negativer LVDS-Differenzdateneingang
15 RXIN2+ Positiver LVDS-Differenzdateneingang
16 GND Stromerde
17 RXCLKIN- Negativer LVDS-Differenztakteingang
18 RXCLKIN+ Positiver LVDS-Differenztakteingang
19 GND Stromerde
20 RXIN3- Negativer LVDS-Differenzdateneingang
21 RXIN3+ Positiver LVDS-Differenzdateneingang
22 GND Stromerde
23~24 NC Keine Verbindung
25 GND Stromerde
26~29 NC Keine Verbindung
30 GND Stromerde
31~32 LEDK LED-Kathode
33 L/R Horizontale Umkehrung
34 U/D Vertikale Umkehrung
35~38 NC Keine Verbindung
39~40 LEDA LED-Anode




Merkmale:



TSD ist bestrebt, ein führender Anbieter von Displays und Lösungen für intelligente Fahrzeuge zu werden. Die Automobildisplays von TSD decken Produkte von 3,5 Zoll bis 15 Zoll ab, darunter zentrale Bedienelemente, Instrumente, Rückspiegel, audiovisuelle Unterhaltung, Head-up-Displays und andere Serien. Sie zeichnen sich durch einen hohen Kontrast, einen großen Farbraum, eine hohe Integration (TDDI), schmale Ränder sowie eine hohe Zuverlässigkeit und andere Eigenschaften aus. Das Unternehmen hat eine Projektkooperation mit Dutzenden in- und ausländischen Automobilherstellern aufgebaut, um den Kunden vielfältige, bequeme und schnelle Dienstleistungen aus einer Hand zu bieten, und ist bestrebt, der engste Partner der Kunden zu werden.

  •
