Beschreibung:

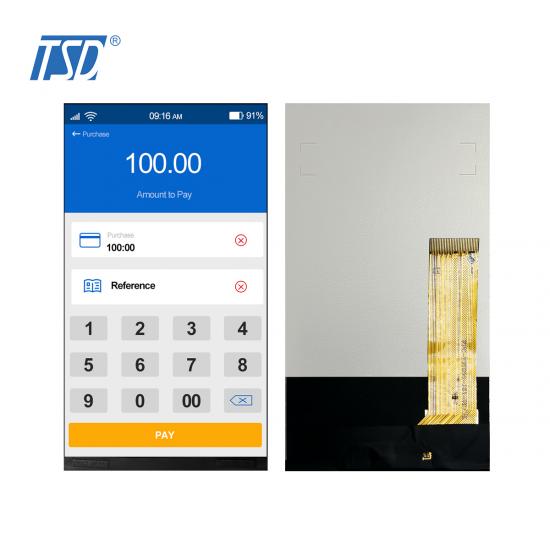

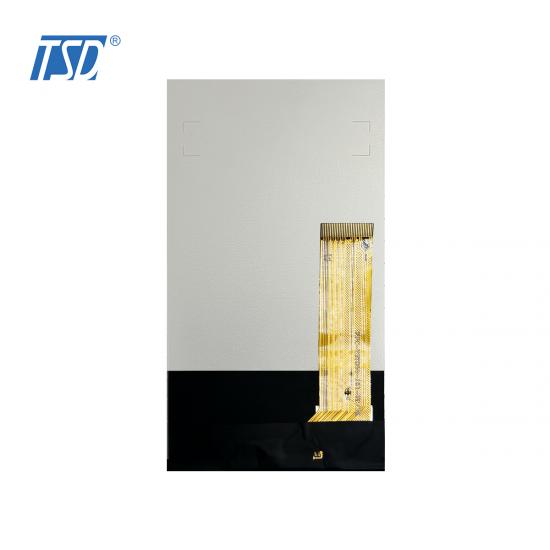

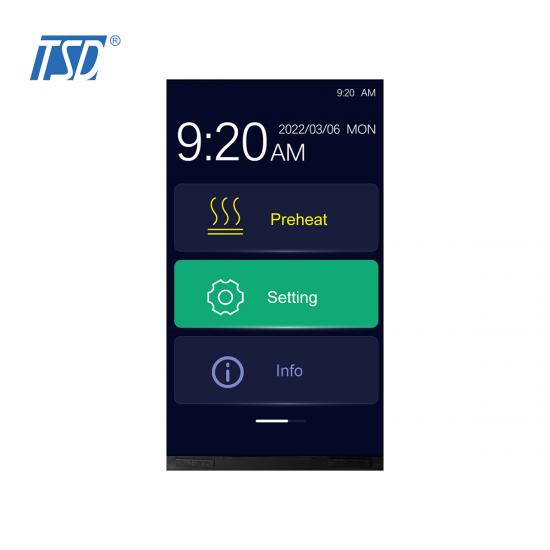

TST050FWHS-161 ist ein 5 Zoll großes IPS-TFT-LCD-Display mit MIPI-Schnittstelle. Die Auflösung beträgt 480 x 854 Pixel und der Sitronix-Treiberchip ST7701. Dieses 5 Zoll große TFT ist ein transmissives IPS-Display mit vollem Betrachtungswinkel. Die Abmessungen des LCD-Displays betragen 64,92 x 117,7 x 2,35 mm, die aktive LCD-Fläche 108 x 64,8 mm. Die Oberflächenleuchtdichte beträgt 1000 cd/m² und ist somit ideal für den Außeneinsatz von Zweirädern. Die LED-Lebensdauer beträgt typischerweise 30.000 Stunden. Die Betriebstemperatur liegt zwischen -30 und 70 °C, die Lagertemperatur zwischen -30 und 80 °C.
Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST050FWHS-161 | |
| O Außenmaß (mm) | 64,92 x 117,7 x 2,35 | |
| Aktive Fläche (mm) | 61,63 x 109,96 | |
| Auflösung (Punkte) | 480 x 854 | |
| Betriebstemperatur (°C) | -30 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 480 (H) x RGB x 854 (V) | |
| Touchpanel | ohne | |
| Helligkeit | 1200 cd/m2 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 5 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle | RGB | |
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | LED-A | LED-Hintergrundbeleuchtung (Anode) |
| 2 | LED-A | LED-Hintergrundbeleuchtung (Anode) |
| 3 | NC | Keine Verbindung |
| 4 | NC | Keine Verbindung |
| 5 | NC | Keine Verbindung |
| 6 | NC | Keine Verbindung |
| 7 | LED-K |
LED-Hintergrundbeleuchtung (Kathode
)
|
| 8 | LED-K | LED-Hintergrundbeleuchtung (Kathode ) |
| 9 | NC | Keine Verbindung |
| 10 | GND | Boden |
| 11 | 1 US-Dollar | Thermistor 1 |
| 12 | 2 $ | Thermistor 2 |
| 13 | GND | Boden |
| 14 | NC | Keine Verbindung |
| 15 | NC | Keine Verbindung |
| 16 | GND | Boden |
| 17 | TCP | MIPI-Datenkathoden-Eingangspin |
| 18 | TCN | MIPI-Daten-Athod-Eingangspin |
| 19 | GND | Boden |
| 20 | TDP1 | MIPI-Datenkathoden-Eingangspin |
| 21 | TDN1 | MIPI-Daten-Athod-Eingangspin |
| 22 | GND | Boden |
| 23 | TDP0 | MIPI-Datenkathoden-Eingangspin |
| 24 | TDN0 | MIPI-Daten-Athod-Eingangspin |
| 25 | GND | Boden |
| 26 | LCD-ID | LCD-ID-Pin |
| 27 | LCD-RESET | Eingangssignal zurücksetzen |
| 28 | VDDI (1,8 V) | Spannungseingangspin für Logik-E/A +1,8 V |
| 29 | VDD (3,3 V) | Stromspannungseingangspin +3,3 V |
| 30 | NC | Keine Verbindung |
Anwendungen:
Kristallklare Sichtbarkeit: Der hochauflösende LCD-Bildschirm bietet scharfe, helle und leicht lesbare Informationen unter allen Lichtbedingungen – Tag und Nacht.
Umfassendes Daten-Dashboard: Überwachen Sie Ihre Geschwindigkeit, den Batteriestand, die verbleibende Reichweite, den Fahrmodus und die Motorleistung auf einen Blick.
Intelligente Konnektivität: Integrierte Bluetooth-Unterstützung ermöglicht nahtlose Kopplung mit Ihrem Smartphone für Anrufe, Nachrichten, Navigation und Musiksteuerung.
Verbesserte Sicherheitswarnungen: Echtzeitbenachrichtigungen bei niedrigem Batteriestand, Systemfehlern und Wartungserinnerungen halten Sie über mögliche Probleme auf dem Laufenden.
Vom Fahrer anpassbare Benutzeroberfläche: Personalisieren Sie Ihr Anzeigelayout und wählen Sie aus, welche Daten für Sie am wichtigsten sind.
