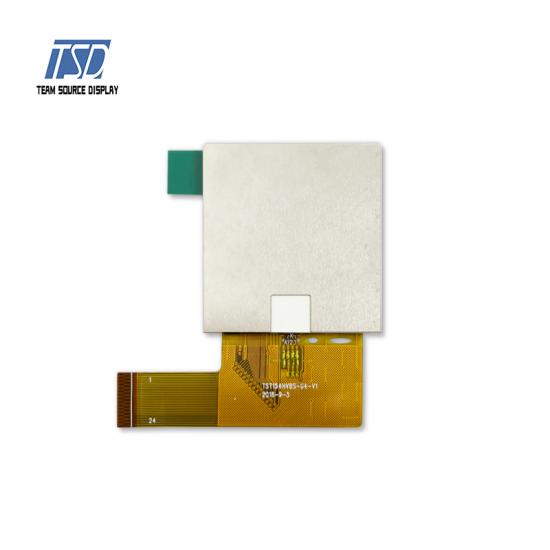

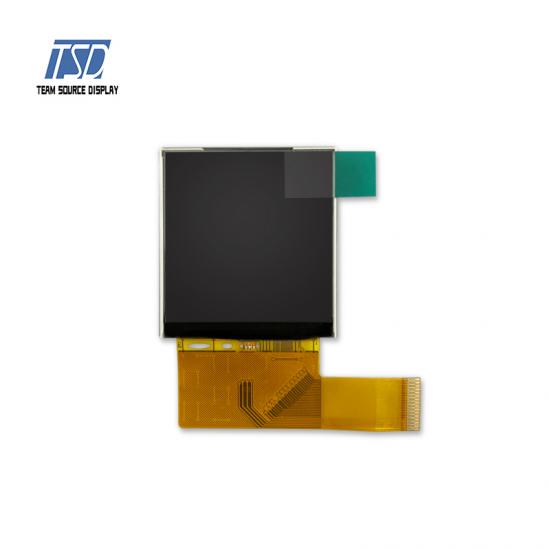

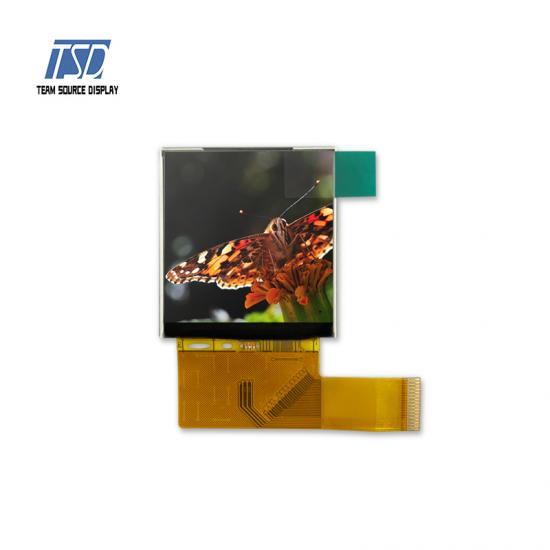

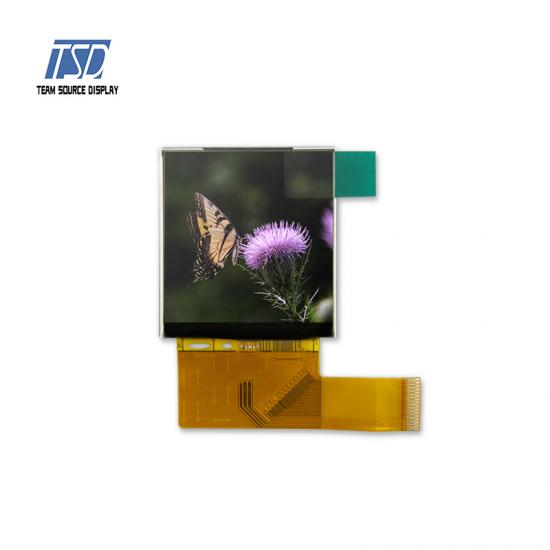

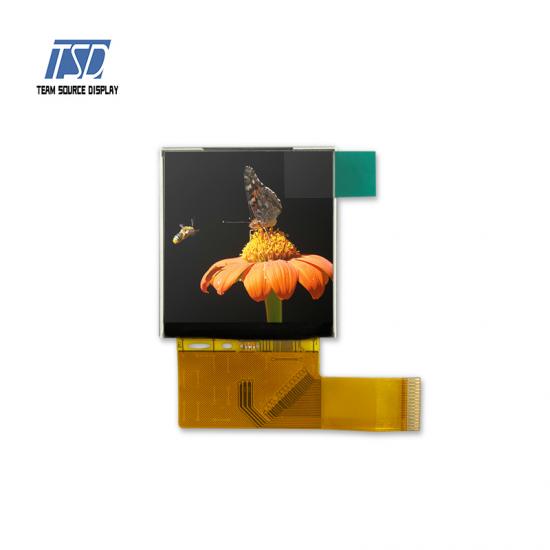

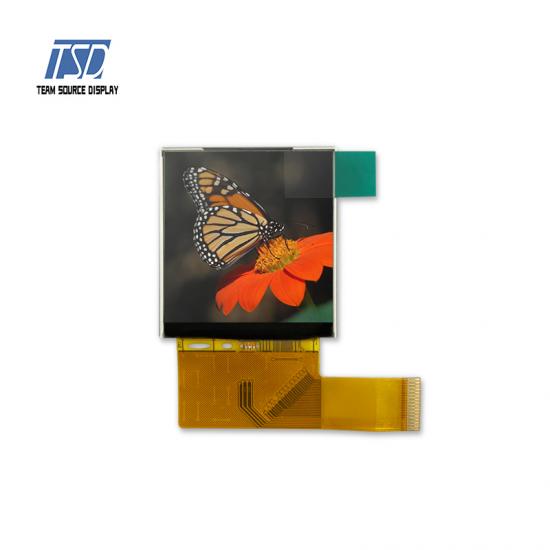

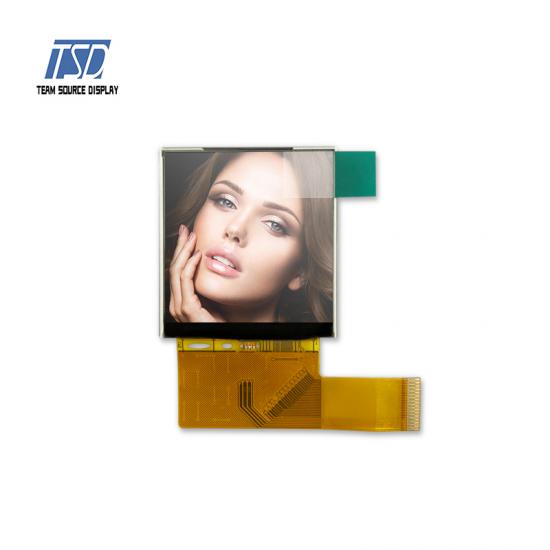

TSD IPS 1,54 Zoll quadratisches 320 x 320 mcu TFT-LCD-Modul

  • Modellname: TST154HVBS-04
  • LCD-Typ: 1,54-Zoll-TFT-LCD-Display
  • Auflösung: 320x320
  • Betrachtungswinkel: Die ganze Uhr
  • Helligkeit: 280 cd/m2
  • Treiber-IC: ST7796S
  • Schnittstelle: MCU 8/16 Bit
  • Touchscreen: ohne kapazitives Touchpanel
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃

Beschreibung:



TST154HVBS-04 ist ein quadratisches 1,54-Zoll-TFT-LCD-Modul mit einer Auflösung von 320 x 320, einem MCU mit 8/16 Bit und 31 Pins und kann für andere Pinmaps angepasst werden. Die Helligkeit beträgt 280 Nits. Es eignet sich für Innenanwendungen wie Smartwatches, Thermostatkontrollanzeigen, Hybridrekorder, Temperaturmessgeräte usw. Der Hintergrundbeleuchtungsstrom beträgt 60 mA und die Hintergrundbeleuchtungsspannung beträgt 3,1 V, mit 3 Hintergrundbeleuchtungs-LEDs. Dieses 1,54-Zoll-TFT-LCD-Modul ist mit ST7796S ausgestattet, die Blickrichtung ist ganz auf die Uhr gerichtet, die Farbtiefe beträgt 65 K, die Hintergrundbeleuchtung ist weiß und es handelt sich um einen durchlässigen Typ.


Zeichnung:




Spezifikationen:



Generelle Spezifikation
Teile-Nr.  TST154HVBS-04
Außenmaß (mm)

31,82×33,87×1,8

Aktive Fläche (mm) 27,744×27,744
Auflösung (Punkte) 320x320
Betriebstemperatur (°C) -20 ~ +70 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel(Pixel) 320(H)xRGBx320(V)
Touch-Panel  ohne CTP
Treiber-IC ST7796S
Pixelanordnung RGB-Streifen
Anzeigemodus Normalerweise schwarz, IPS, 1,54 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  Alle
Gewicht (g) Noch offen
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Schnittstelle MCU 8/16 Bit
Modullebensdauer (Stunden) 20.000-30.000





Beschreibung der Pins
Pin-Nr.  Symbol Beschreibung
1 GND Boden
2 IM0 IM0: MCU 16 Bit, DB0-DB15. IM0: MCU 8 Bit, DB0-DB7.
3 ZURÜCKSETZEN Eingangssignal zurücksetzen
4-19 DB15-DB0 16-Bit-Datenbus
20 RD Signaleingangspin lesen
21 WR Signaleingangspin schreiben
22 Gleichstrom Daten-/Befehlsauswahl-Pin
23 CS Chipauswahlsignal, niedrig aktiv
24 TE Ausgangssignal mit Tearing-Effekt
25 IOVCC Stromversorgung für I/O: 1,8–+2,8/3,3 V
26 VCC Stromversorgung für +2,8/3,3V
27 GND Systemkürbis. (0V)
28 LEDK3 Hintergrundbeleuchtung K Kathodeneingangspin
29 LEDK2 Hintergrundbeleuchtung K Kathodeneingangspin
30 LEDK1 Hintergrundbeleuchtung K Kathodeneingangspin
31 LEDA Hintergrundbeleuchtung A Kathodeneingangspin




Anwendungen:



Dieses kleine quadratische LCD-Display eignet sich für  Thermostatkontrollanzeigen, Hybridschreiber und Temperaturmessgeräte.




Produktmerkmale:



TST154HVBS-04 ist ein quadratisches TFT-Anzeigemodul mit einer Diagonalauflösung von 1,54 Zoll und einer Pixelanordnung von 320 horizontalen x 320 vertikalen Pixeln. Jedes Pixel ist in rote, grüne und blaue Punkte unterteilt, die in zwei Domänenstreifen angeordnet sind. Dieses Panel kann 65.000 Farben anzeigen. Die Hintergrundbeleuchtung beträgt 280 nit und 3 LEDs, der Strom beträgt 60 mA und die Spannung 3,1 V. Das Kontrastverhältnis beträgt 800:1.
