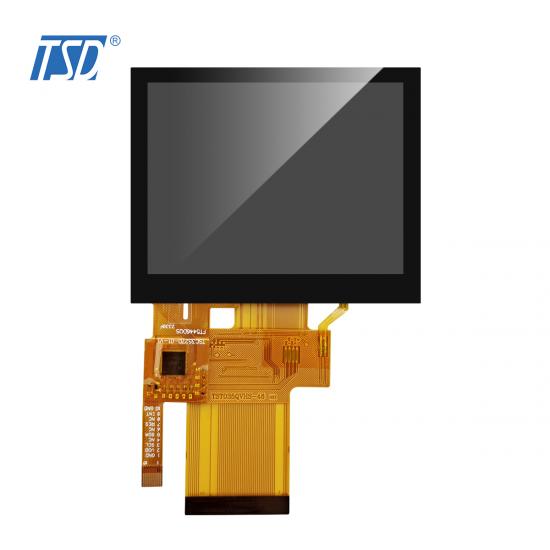

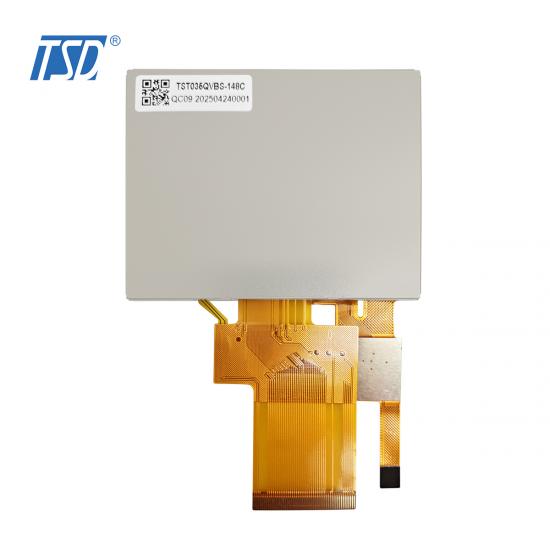

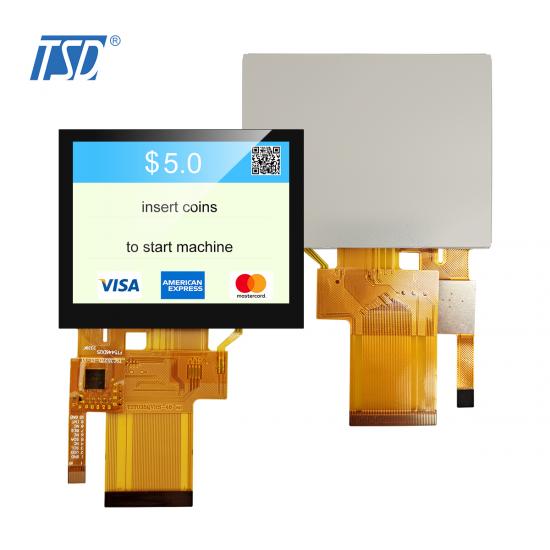

TSD 3,5 Zoll QVGA IPS LCD mit hoher Helligkeit und kapazitivem Touchpanel

Allgemeine Spezifikation

Teile-Nr.

Anzeigegröße (Diagonale)

3.5 Zoll

LCD-Typ

a-Si TFT, durchlässig, normalerweise schwarz, IPS

Auflösung

320 x (RGB) × 240

Blickrichtung

ALLE Uhr

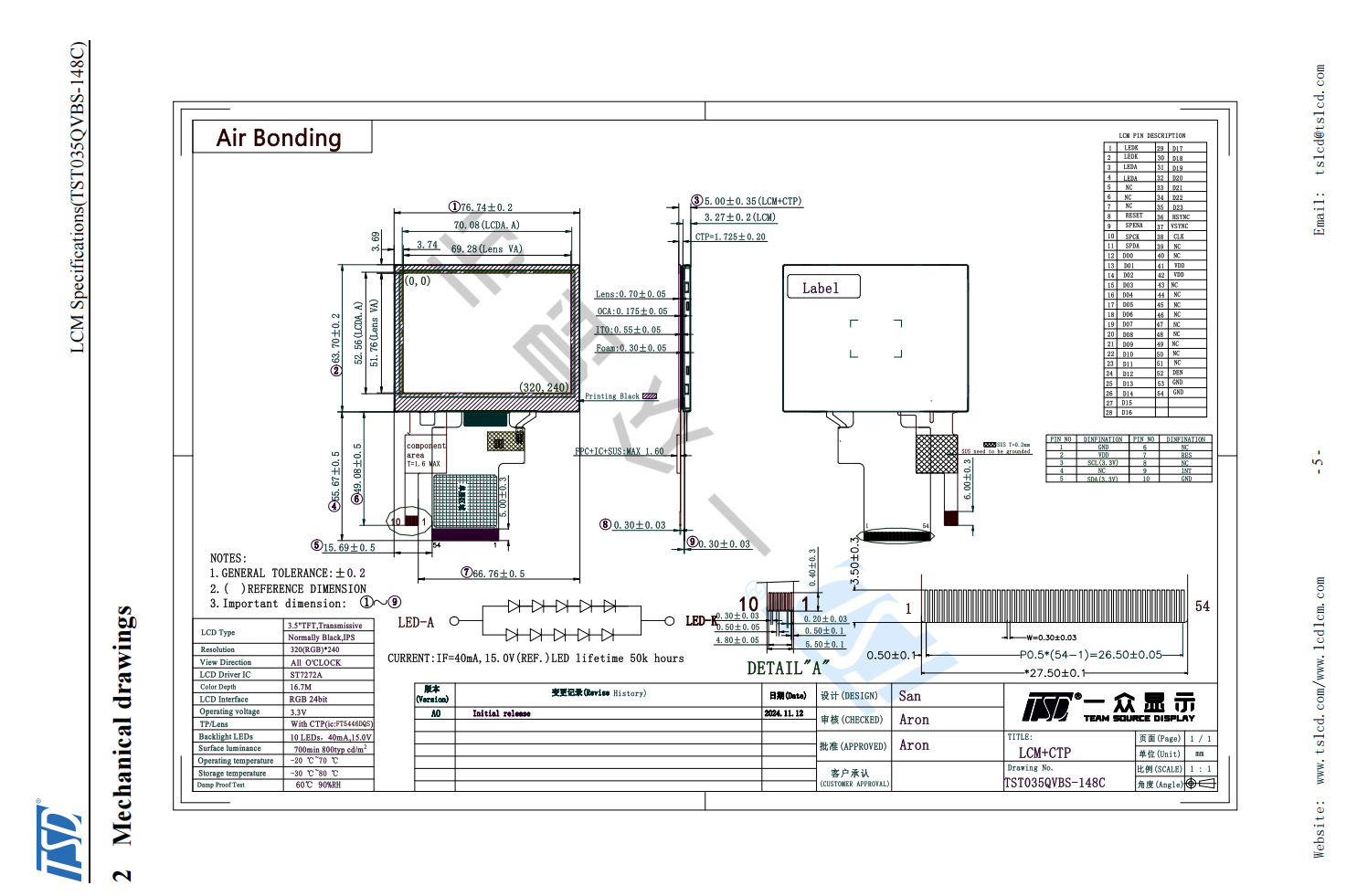

Modulübersicht

76,74 (B) x 63,7 (H) x 5 (T)

Aktiver Bereich

70,08 (B) x 52,56 (H)

Anzeigebereich

ALLE Uhr

Hintergrundbeleuchtung

LED

Treiber-IC

ST7272A

Schnittstelle

RGB24-Bit

Gewicht (g)

Wird noch bekannt gegeben

Stromverbrauch (W)

Panel

TBD (Typ.)

B/L-System

TBD (Typ.)

Betriebstemperatur

-20 ～ 70

Lagertemperatur

-30 ～ 80

Pins Beschreibung

Pin-Nr.

Symbol

Beschreibung

1-2

LEDK

Kathode der LED-Hintergrundbeleuchtung.

3-4

LEDA

Anode der LED-Hintergrundbeleuchtung.

5-7

NC

Keine Verbindung

8

ZURÜCKSETZEN

Pin zum Zurücksetzen des Systems.

- Ein aktiver Low-Impuls an diesem Pin setzt den IC zurück. Verbinden Sie ihn im Normalbetrieb mit VCC.

Betrieb

9

CS

Serieller Takteingang

10

SCK

Systemmasse. (0 V)

11

SDA

Dateneingabe-/-ausgabe-Pin in der seriellen Schnittstelle

12~19

B0-B7

Blauer Datenbus: B0~B7

20~27

G0-G7

Grüner Datenbus: G0~G7

28~35

R0-R7

Roter Datenbus: R0~R7

36

HSYNC

Leitungssynchronisationseingang

37

VSYNC

Frame/Ram-Schreibsynchronisationseingang

38

DCLK

Dot-Clock-Signal und Oszillatorquelle.

39-40

NC

Keine Verbindung

41-42

VDD

Netzteil für Digitalspannung

43-47

NC

Keine Verbindung

48

NC

Keine Verbindung

49

NC

Keine Verbindung

50

NC

Keine Verbindung

51

NC

Keine Verbindung

52

DE

Anzeige-Aktivierungs-PIN vom Controller.

53-54

GND

Boden.
