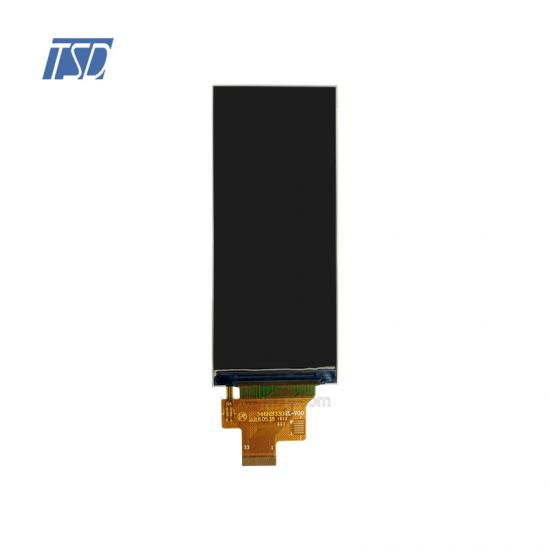

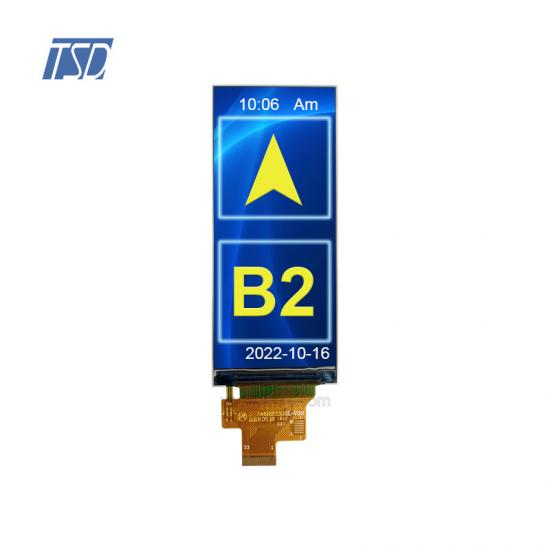

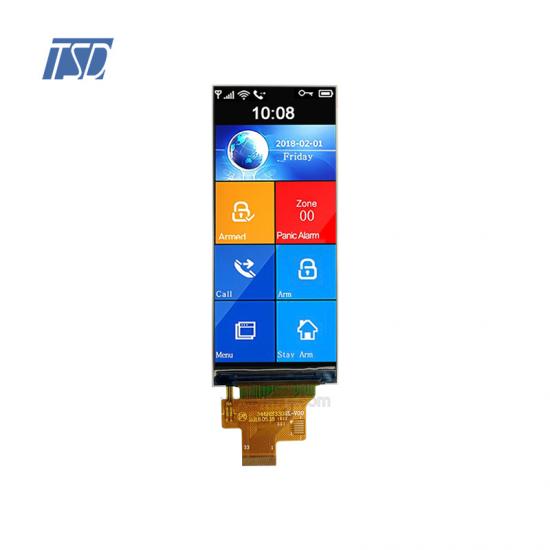

TSD 3,46 Zoll LCD-Display mit einer Auflösung von 340 x 800

  • Modellname: TST035WVBS-53
  • LCD-Typ: 3,46-Zoll-TFT-LCD-Display
  • Auflösung: 340x800
  • Betrachtungswinkel: Die ganze Uhr
  • Helligkeit: 330 cd/m2
  • Treiber-IC: ST7701S
  • Schnittstelle: RGB 16-Schnittstelle
  • Touchscreen: ohne kapazitives Touchpanel
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃

Beschreibung:



TST035WVBS-53 ist ein 3,4-Zoll-LCD-Anzeigemodul mit RGB-16-Bit-Schnittstelle und einer Auflösung von 340 x 800 ohne standardmäßiges kapazitives Touchpanel. Die Hintergrundbeleuchtung beträgt 330 Nits, der Hintergrundbeleuchtungsstrom beträgt 15 mA, was individuell angepasst werden kann. Für dieses 3,46-Zoll-TFT-LCD-Modul ist der Treiber-IC ST7789V, die Blickrichtung ist frei, die ganze Uhr, die Farbtiefe beträgt 262 K, die weiße Hintergrundbeleuchtung und der Transmissionsmodus.


Zeichnung:




Spezifikationen:



Generelle Spezifikation
Teile-Nr.  TST035WVBS-53
Außenmaß (mm)

37,27x89x1,6

Aktive Fläche (mm) 33,966 x 81
Auflösung (Punkte) 340x800
Betriebstemperatur (°C) -20 ~ +70 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel(Pixel) 340(H)xRGBx800(V)
Touch-Panel  ohne CTP
Treiber-IC ST7701S
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 3,46 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  Alle
Gewicht (g) Noch offen
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Schnittstelle RGB 16 Bit
Modullebensdauer (Stunden) 20.000-30.000





Beschreibung der Pins
Pin-Nr.  Symbol Beschreibung
1 GND Stromerde
2 VDD Netzteil für Analog, VDD=2,4V~3,3V.
3 SDA Eingangs-/Ausgangspin der SPI-Schnittstelle. Die Daten werden bei der steigenden Flanke des SCL-Signals zwischengespeichert.
4 SCL Dieser Pin wird als serieller Schnittstellentakt verwendet.
5 CS Chip-Auswahlstift; Low-Aktivierung, High-Deaktivierung.
6 ZURÜCKSETZEN Dieses Signal setzt das Gerät zurück und muss angelegt werden, um den Chip ordnungsgemäß zu initialisieren. Das Signal ist aktiv niedrig.
7-22 D15-D0 RGB-Daten
23 DE Datenfreigabesignal für den RGB-Schnittstellenbetrieb.
24 PCLK Taktsignal für den Betrieb der RGB-Schnittstelle.
25 HSYNC Horizontaler Signaleingang
26 VSYNC Vertikaler Signaleingang
27 LEDA LED-Anode
28 LEDK LED-Kathode
29 TP-RESET System-Reset des Touch Panels. Wenn nicht verwendet, lassen Sie diesen Pin offen.
30 TP-INT3.0V Unterbrechen Sie das Signal zum Hauptprozessor des Touch Panels. Lassen Sie diesen Pin offen, wenn er nicht verwendet wird.
31 TP-SDA3.0V I²C-Datensignal des Touch Panels. Wenn nicht verwendet, lassen Sie diesen Pin offen.
32 TP-SCL3.0V I²C-Taktsignal des Touch Panels. Wenn nicht verwendet, lassen Sie diesen Pin offen.
33 TP-VCC3.0V Analoge Stromversorgung des Touch Panels. Wenn er nicht verwendet wird, lassen Sie diesen Stift offen.




Anwendungen:

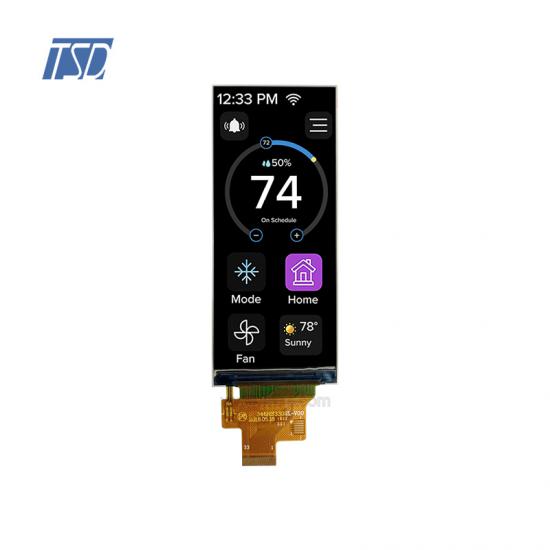

Für unser 2,0-Zoll-LCD-Display TST035WVBS-53, das normalerweise in Smart-Home-Produkten wie intelligenten Thermostaten, Temperatur- und Luftfeuchtigkeitskontrolltafeln verwendet wird, um ein sehr intelligentes Leben zu ermöglichen.




Produktmerkmale:



Bei diesem Anzeigemodul handelt es sich um eine durchlässige Farb-Aktivmatrix-TFT-Flüssigkristallanzeige (LCD) (Thin Film Transistor), die in vielen Anwendungen eingesetzt werden kann. Dieses Modul besteht aus einem FOG, einer Treiberschaltung und einer Hintergrundbeleuchtungseinheit. Die Auflösung eines 3,46 Zoll beträgt 340 x 800 Punkte und kann bis zu 262.000 Farben anzeigen.
