Beschreibung:

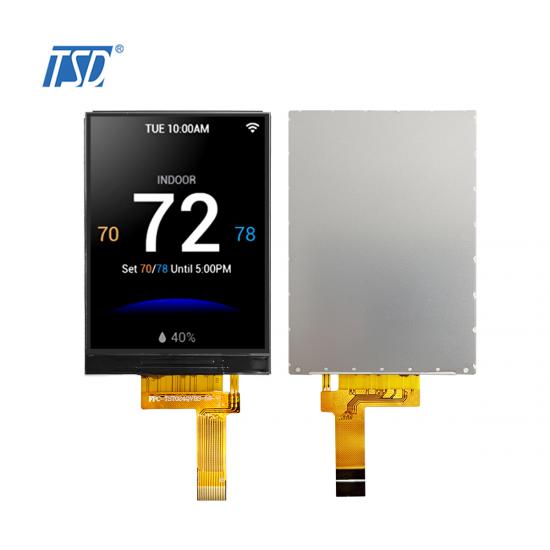

TST024QVBS-59 ist ein 2,4 Zoll großes IPS-TFT-LCD-Modul mit vier SPI-Schnittstellen für die individuelle Gestaltung des Touchscreens. Das IPS-Panel bietet vollen Betrachtungswinkel und eine Auflösung von 240 x 320 Pixeln. Die Abmessungen betragen 40,44 x 57 mm, die Dicke 2,26 mm. Die aktive Fläche beträgt 36,72 x 48,96 mm. Der LCD-Treiber-IC ist ST7789P3, die Betriebsspannung liegt bei 2,8 V bis 3,3 V. Die Betriebstemperatur liegt zwischen -30 und +80 °C, die Lagertemperatur zwischen -30 und +80 °C. Geeignet für Anwendungen im Automobilbereich, z. B. im Zweiradbereich.

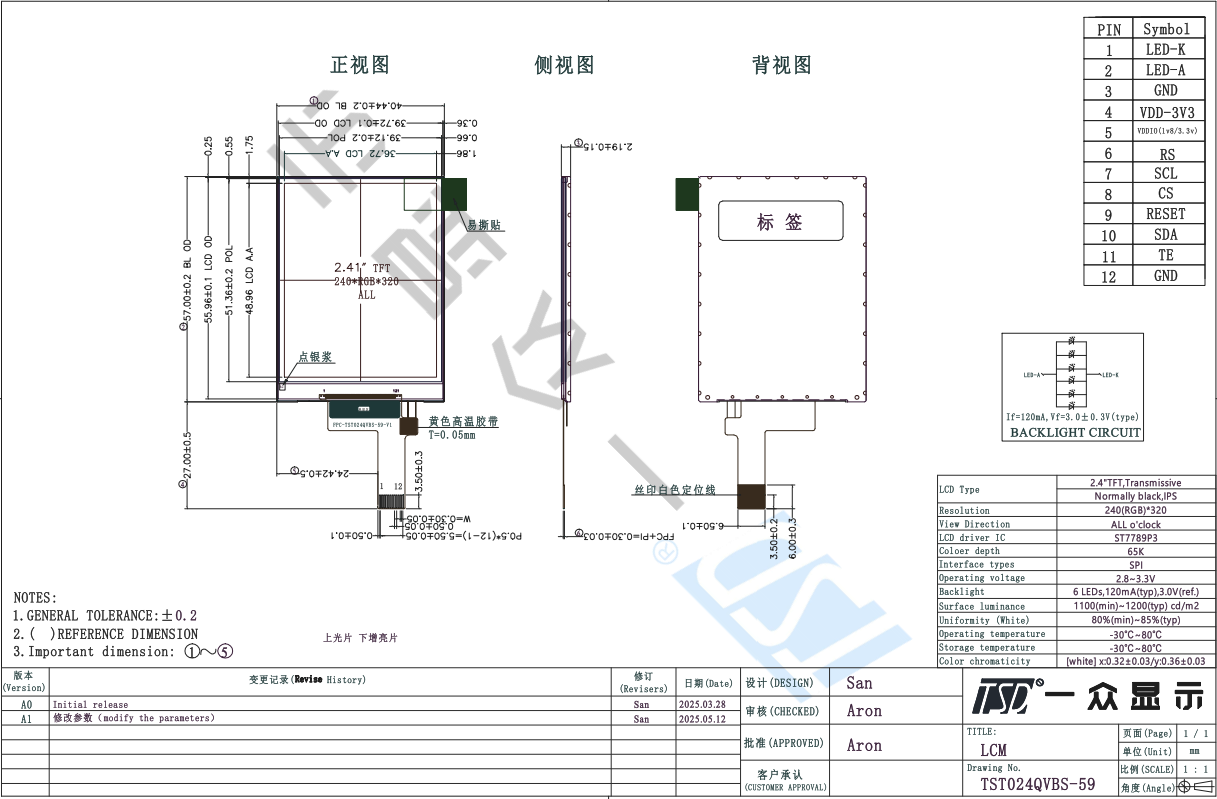

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST024QVBS-59 | |
| O Außenmaß (mm) | 40,44 x 57 x 2,26 | |
| Aktive Fläche (mm) | 36,72 x 48,96 | |
| Auflösung (Punkte) | 240 x 320 | |
| Betriebstemperatur (°C) | -30 ~ +80 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 240 (H) x RGB x 320 (V) | |
| Touchpanel | ohne | |
| Treiber-IC | ST7789P3 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 2,4 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle |
SPI
|
|
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | LEDK | B Hintergrundbeleuchtung K Kathodeneingangsstift |
| 2 | LEDA | Hintergrundbeleuchtung A Aothod Inout Pin |
| 3 | Masse | Systemmasse (0 V) |
| 4 | VDD 3V3 | Stromversorgung |
| 5 | VDD E/A_(1,8/3,3 V) | Stromversorgung |
| 6 | RS | Anzeigedaten-/Befehlsauswahl-Pin in der parallelen Schnittstelle |
| 7 | SCL | Takt-Pin der SPI-Schnittstelle |
| 8 | CSX | Chipauswahl-Pin |
| 9 | ZURÜCKSETZEN | Pin zurücksetzen: Durch Setzen eines der Pins auf „Low“ wird der LSI initialisiert. Muss nach der Stromversorgung zurückgesetzt werden. |
| 10 | SDA | SPI-Schnittstellen-Eingangspin |
| 11 | TE | Das Tearing-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren |
| 12 | Masse | Systemmasse (0 V) |

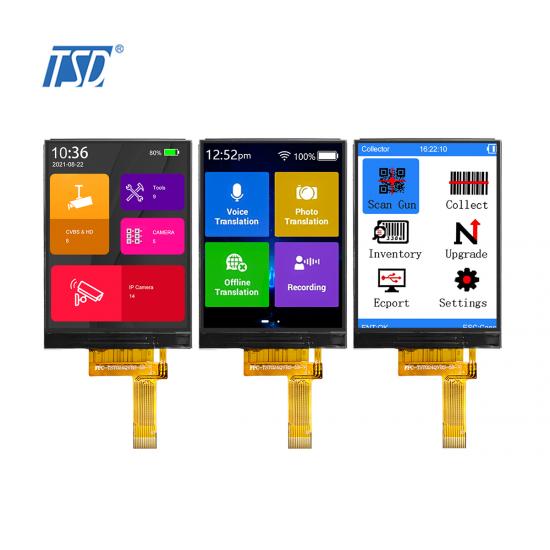

Anwendungen:
Unser 2,4-Zoll-Farb-TFT-LCD wurde speziell für Automobil- und Mobilitätsanwendungen entwickelt, darunter Elektroroller, Motorräder und andere kompakte Fahrzeugsysteme. Dieses kompakte und dennoch robuste Display bietet klare Sicht, hohe Helligkeit (optional) und weite Betrachtungswinkel. So bleiben wichtige Informationen (Geschwindigkeit, Batteriestand, Navigation usw.) auch bei unterschiedlichen Lichtverhältnissen gut lesbar.
Hauptmerkmale für die Fahrzeugintegration:
✔ Lesbarkeit im Sonnenlicht: Optionen mit hoher Leuchtdichte (bis zu 1200 Nits) für Sichtbarkeit im Freien
✔ Großer Temperaturbereich (-30 °C bis +80 °C oder benutzerdefiniert) für zuverlässigen Betrieb in allen Klimazonen
✔ Vibrations- und stoßfest: Verstärkte Struktur für Langlebigkeit auf unebenen Straßen
✔ Benutzerdefinierte Schnittstelle: Unterstützt SPI-Schnittstelle; kann Tachometer, Batteriesymbole, Warnanzeigen usw. anzeigen.
Typische Anwendungen:
Armaturenbretter für Elektroroller/Motorräder
Anzeigen des Batteriemanagementsystems
Kompakte Fahrzeugtelemetriebildschirme
