TSDHD-Knopfadapter für Gen4-STM32 Smart-Modul-Display

  • Modellname: TSDHD-Knopfadapter
  • Typ: Adapter
  • Anwendung: für alle TSDHD-Smart-Modul-Display-Serien
  • Anzahl der Erweiterungsports: 6 Pins
  • Controller: STM32-Serie

Beschreibung:

TSDHD-Knopfadapter, gilt für das Smart-Display-Modul der TSDHD GEN4-STM32-Serie. Es handelt sich um ein spezielles Gerät, das als Vermittler zwischen Knopf-Displaymodulen und externen Systemen oder Geräten dient. Es erleichtert die nahtlose Integration von Knopfanzeigemodulen in verschiedene Setups, indem es Signale übersetzt und eine effektive Kommunikation zwischen dem Anzeigemodul und den angeschlossenen Komponenten ermöglicht.

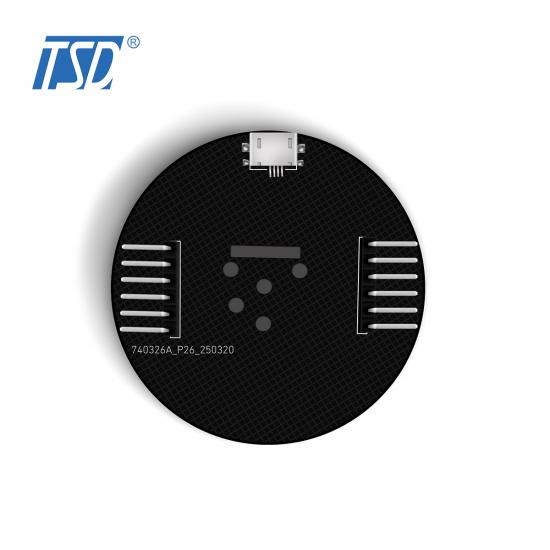

Bild:

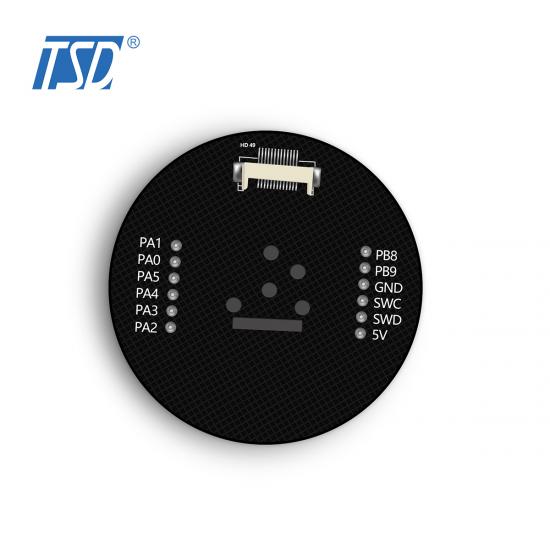

Erweiterungsport:

Pin-Nr. Name Beschreibung
PA1 PB8
PA0 PB9
PA5 GND Positive Leistung
PA4 SWC
PA3 SWD
PA2 5V
Power Positive


  • Diagramm der Verbindung:

  • 1.FPC-Kabel durch die Löcher führen, dabei auf die Kontaktseite achten
    2.Schraubenlöcher für die Installation ausrichten
    3.Schraubbefestigung
  • 4.Kontaktseite nach unten. Setzen Sie die Reihen ein.
    5.Nachdem das FPC-Kabel eingeführt wurde und die Reihe der Sitzklappe nach unten gedrückt wird, um das Kabel zu verriegeln.

  • Anwendungen:
  • Team Source Display (TSD) ist auf LCD-Displays (0,96 Zoll bis 32 Zoll) und Touchpanel sowie intelligente Steuerungs- und HMI-Module spezialisiert. Wir haben die Möglichkeit, eingebettete STM32-Displays entsprechend den Anforderungen des Kunden anzupassen. Kontaktieren Sie uns noch heute, um weitere Informationen zu erhalten. Für dieses GEN-4 Intelligence HMI-Display sind die Anwendungen wie folgt:
  • 1. Büroelektronische Ausrüstung: Geldzählmaschine, Bürotelefon, Kopiergerät.

    2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowelle.

    3. Instrumente: Fieberthermometer, Kabeltester, Digitaluhren, elektronische Waage.

    4. Medizinische Geräte: Blutdruckmessgerät.

  • 5. Sportausrüstung: Laufband.

    6. Industrielle Steuerungsausrüstung: Fernbedienung, Lochkartenmaschine.

    7. Anzeige des Informationsterminals: POS, PDA, Handheld-Geräte.

    8. Sicherheitsprodukte: Aufzugssteuerung, elektronische Anzeige

  • Und andere andere Bereiche...
