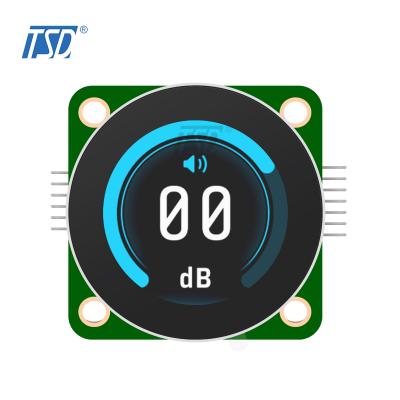

TSD 1,28-Zoll-Knopfanzeigemodule mit einer Auflösung von 240 x 240 und STM32-MCU

  • Modellname: TSS013003
  • LCD-Typ: 1,28 Zoll / 240 x 240 / MCU 16 Bit
  • Auflösung: 240x240
  • Betrachtungswinkel: Alle Uhr
  • Speichermethode: 64 Mbit norFlash (Anpassung wird unterstützt)
  • MCU-Controller: STM32C07
  • E/A-Schnittstelle: SPI/IIC/UART
  • Speicher: 128 Mbit norFlash (optional)
  • Eingangsspannung: DC-5V

Beschreibung:

Die TSD-TFT-Artikelnummer TSS013003 ist ein 1,28 Zoll großes, rundes IPS-TFT-LCD-Display mit einer Auflösung von 240 x 240 und unterstützt die I/O-Schnittstelle SPI/IIC/UART Schnittstelle. Dieses Knopfdisplay eignet sich am besten für Smart-Home-Anwendungen wie Kaffeemaschinen, Waschmaschinen, intelligente Toiletten, Thermostate, Klimaanlagensteuerungen usw. Wir können Ihnen eine komplette HMI-Lösung anbieten.

Bei dieser Knopflösung handelt es sich um ein Knopfschaltermodul mit serieller Kommunikation mit TFT-Farbbildschirm, das auf der RTOS/STM32-Plattform basiert. Durch Optimierungsalgorithmen wird eine schnelle Zusammenarbeit zwischen Hauptchip, Bildschirm und Encoderschalter erreicht, was zu einer hervorragenden Bildschirmaktualisierungsrate und einem dynamischen Anzeigeeffekt führt. Das Modul verfügt über ein integriertes Design und der Bildschirm, die elektrische Steuerung und der Codierschalter sind in einem Gehäuse integriert, mit ausgezeichneter Zuverlässigkeit und ausgezeichnetem Bediengefühl. Es eignet sich für verschiedene Anwendungsszenarien, die eine Tastensteuerung erfordern, z. B. Haushaltsgeräte, Smart Homes, Zentralsteuerungen für Autos, Schönheitsgeräte und Industriesteuerungen.

STM32 smart knob display


Spezifikationen:

Allgemeine Spezifikation
Teilenummer TSS013003
Umrissmaß (mm)

49 (B) x 49,0 (H) x 22,05 (T)

Aktive Fläche (mm) 32,4 (B) x 32,4 (H)
Auflösung (Punkte) 240x (RGB) × 240
Betriebstemperatur (°C) -20 ~ +70°C
Lagertemperatur (°C) -30 ~ +80°C
Anzahl Pixel(Pixel) 240RGB(H)xRGBx240V)
Touchpanel ohne
Treiber-IC STM32C07
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 1,28 Zoll TFT
Oberflächenbehandlung Blendschutz
Blickrichtung Alle
Gewicht (g) TBD
Stromverbrauch (W) Panel TBD(Typ.)
B/L-System TBD(Typ.)
Schnittstelle UART
Modullebensdauer (Stunden) 50.000-100.000

Schnittstellendefinition
Pin-Nr. Symbol Beschreibung
1 5V Leistung 4,5 V ~ 5,5 V, typischer Wert 5 V/100 mA
2 GND Boden
3 SWD SWD-Datum 3.3V
4 SWC SWD CLK 3,3V
5 TX UART TX 3,3 V
6 RX UART RX 3,3 V


  • Eigenschaften:
  • Display-Spezifikationen: 1,28-Zoll-IPS-Display mit einer Auflösung von 240 x 240
  • Speichermethode: 64 Mbit norFlash (Anpassung wird unterstützt)
  • Operationstyp: Drehen und drücken
  • Umgebungslicht: Dreifarbiger RGB-Lichtkreis unten, anpassbar
  • UI-Inhalt: Unterstützt die Anpassung und sekundäre Entwicklung von TouchGFX
  • Aussehen: Kunststoff verchromt/2.0D/2.5Dintegrierte schwarze Glasabdeckplatte (anpassbar)
  • Betriebsspannung: 4,5 V ~ 5,5 V, typisch: 5 V
  • Betriebsstrom: 50mAï½150mA, typisch 80mA
  • Anzeigefarbe: 65K
  • Display-Helligkeit: 300å10 %cd/m2
  • Betriebstemperatur: -20Cï½70C/96H
  • Lagertemperatur: -30Cï½80°C/96H


  • Vorteile:
  • Einfacher und unkomplizierter Betriebsmodus: links und rechts ungeblockte Partikelerkennungsrotation + axialer Druckschwammrückprall
  • Farbiges optisches OCA-Bonding mit hervorragendem, nahtlosem Außenring
  • Ausgefallenes Design mit unterem RGB-Atmosphärenlampenkreis
  • STM32C07, 64 MHz Hauptfrequenz, 128 Mbit Speicher, Software-Design unterstützt
  • Lange Rotationslebensdauer, bis zu 30.000 Mal (positiv 1 Woche + negativ 1 Woche zählt als 1 Mal), die Presslebensdauer beträgt mehr als 30.000 Mal

smart knob display module STM32
