TSD 0,91 Zoll 128x32 Punktmatrix-OLED-Display mit 15-poliger SPI-Schnittstelle

  • Modellname: TSO12832-A04
  • Typ: 0,91 Zoll OLED-Display
  • Farbe weiß
  • Punktmatrix: 128 x 32 Punkte
  • Treiber-IC: SSD1316Z
  • Schnittstelle: SPI
  • Antriebsleistung: 1/64
  • Punktabstand: 0,175 x 0,175
  • Modulgewicht: 0,67 g
  • Betriebstemperatur: -40 ~ +70℃
  • Lagertemperatur: -40 ~ +85℃

Beschreibung:



Das Team Source Display-Modell TSO12832-A04 ist  ein  monochromes OLED-Anzeigemodul mit 128×32 Punktmatrix. Die Eigenschaften von

Dieses Anzeigemodul zeichnet sich durch hohe Helligkeit, Selbstemission, hohes Kontrastverhältnis, schlanke/dünne Kontur, großen Betrachtungswinkel, großen Temperaturbereich, 4-Draht-SPI und I2C-Schnittstelle aus. Spitzentechnologie für geringen Verbrauch ohne Hintergrundbeleuchtung. Die Struktur ist sehr dünn und kann mit einem Touchscreen oder einem Abdeckglas versehen werden.

Zeichnung:




Spezifikationen:



Generelle Spezifikation
Anzeigemodus
0,91''  OLED-Monochrom-Display
Teile-Nr.  TSO12832-A04
Außenmaß (mm)

29 (B) x 8,8 (H) x 1,05 (T)

Aktive Fläche (mm) 22,38 (B) x 5,58 (H)
Auflösung (Punkte) 128×32 Punkte
Punktgröße 0,155 x 0,155 mm
Farbe Weiß
Betriebstemperatur (°C) -40 ~ +70 °C
Lagertemperatur (°C) -40 ~ +85 °C
Betriebsspannung
3V
Touch-Panel  Könnte mit Deckglas und Touchscreen unterstützt werden
Treiber-IC SSD1316Z
Schnittstelle _ SPI
Pflicht 1/32
Gewicht (g) 0,67 g
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Modullebensdauer (Stunden) 30.000-50.000





Pin-Nr.  Symbol Beschreibung
1 C2P C2P/C2N – Pin für Ladepumpenkondensator; Mit einem Kondensator miteinander verbinden
2 C2N C2P/C2N – Pin für Ladepumpenkondensator; Mit einem Kondensator miteinander verbinden
3 C1P C1P/CIN – Pin für Ladepumpenkondensator; Mit einem Kondensator miteinander verbinden
4 C1N C1P/CIN – Pin für Ladepumpenkondensator; Mit einem Kondensator miteinander verbinden
5 VBAT Stromversorgung für den Ladepumpen-Reglerkreis. Tabelle 5.1
6 vs Erdungsstift.
7 VDD
Stromversorgungspin für den Kernlogikbetrieb.
8 CS#  der Chip-Select-Eingang. (aktiv niedrig)
9 RES#
Reset-Signal-Eingangspin. Wenn der Pin LOW ist, erfolgt die Initialisierung des Chips
ausgeführt.
10 D/C# Der Datums-/Befehlskontroll-Pin.
11 SCLK Der Pin der seriellen Uhr.
12 SDIN Der serielle Daten-Pin.
13 IREF Dieser Pin ist der Referenzpin für den Segmentstrom. Zwischen diesem Pin und VSS sollte ein Widerstand angeschlossen werden.
13 NC Nicht verbunden
14 VCOMH

Dieser Pin ist der Eingangspin für den Spannungsausgang High-Pegel für COM-Signale.

Zwischen diesem Pin und VSS sollte ein Kondensator angeschlossen werden.

15 VCC

Netzteil für Panel-Antriebsspannung. Dies ist auch der positivste Versorgungsspannungs-Pin. Wenn die Ladungspumpe aktiviert ist, sollte ein Kondensator zwischen diesem Pin und VSS angeschlossen werden.






Anwendungen:



Für dieses 0,91 Zoll große weiße OLED-Display mit einer  Auflösung von 128 x 32, geeignet für Industriegeräte,

Medizinische Geräte, Haushaltsgeräte, Konsumgüter.




Produktmerkmale:



1. Großer Temperaturbereich.

2. Geringer Stromverbrauch.

3. Dünne und leichte Struktur











Holen Sie Sich Ein Angebot
Wenn Sie an unseren Produkten interessiert sind und mehr details wissen wollen,bitte hier eine Nachricht hinterlassen,wir Antworten Ihnen so schnell wie wir können.
Verwandte Produkte
12832 OLED
Großhandel OLED-Modul 0,91" OLED-Bildschirm 128x32 Punkte
Großhandel OLED-Modul 0,91" OLED-Bildschirm 128x32 Punkte MERKMALE: : (1) Anzeigefarbe: WEISS (2) Punktmatrix: 128 x 32 (3) Laufwerks-IC: SSD1306BZ (4) Betrachtungswinkel: 160° (5) Blendenrate: 82,5 % (6) Schnittstelle: I 2 C
TSO12832-A05
TSD 0,91 Zoll OLED 128 x 32 14PIN kleines OLED-LCD-Panel zur individuellen Gestaltung
 Anzeigefarbe: Weiß Punktmatrix: 128 × 32 Treiber-IC: SSD1316 Schnittstelle: I 2 C Großer Betriebstemperaturbereich: -40 ℃ bis 70 ℃
TSO12832-A01
TSD 128*32 Punkte kleines OLED-LCD-Panel zur individuellen Gestaltung
Anzeigefarbe: Weiß Punktmatrix: 128 × 32 Treiber-IC: SSD1305Z Schnittstelle: 8-Bit 8080, 8-Bit 6800, SPI, I 2 C Großer Betriebstemperaturbereich: -40 °C bis 70 °C
TSO12832-A01
TSD 128*32 Punkte kleines OLED-LCD-Panel zur individuellen Gestaltung
Anzeigefarbe: Weiß Punktmatrix: 128 × 32 Treiber-IC: SSD1305Z Schnittstelle: 8-Bit 8080, 8-Bit 6800, SPI, I 2 C Großer Betriebstemperaturbereich: -40 °C bis 70 °C
7.0 inch TFT with RGB interface
1024 x 600 Auflösung 7-Zoll-TFT-LCD-Panel mit RGB-interface mit 12-Uhr-Betrachtungswinkel
1024 x 600 Auflösung 7-Zoll-TFT-LCD-Panel mit RGB-interface mit 12-Uhr-Betrachtungswinkel

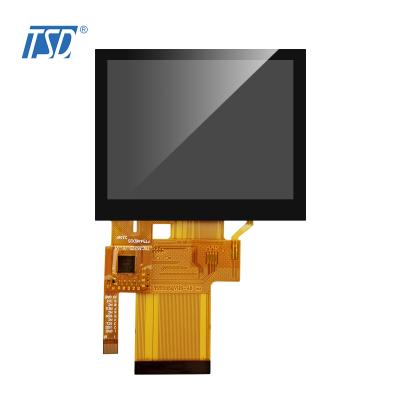

3.5 inch
