TSD 2,4 Zoll 240(RGB)*400 Auflösung MCU8-bit Schnittstellentypen

LCD-Typ : 2,42"TFT, durchlässig, normalerweise schwarz, IPS

Auflösung :  240 (RGB) x 400

Blickrichtung : Alle Uhr

LCD-Treiber-IC :  ST7796S

Schnittstellentypen :  MCU8-Bit

Betriebsspannung :  2,8 V

Mit TP/Objektiv : mit CTP

Hintergrundbeleuchtung :  4 LEDs, 60 mA (typisch)

Oberflächenleuchtdichte :  350 cd/m² (typisch)

Betriebstemperatur :  -20℃~70℃

Lagertemperatur : -30℃~80℃

Beschreibung:



TST024QVBS-25C  ist ein TFT-LCD-Panel mit Farb-Aktivmatrix, das TFTs aus amorphem Silizium als aktive Schaltvorrichtungen verwendet. Dieses Modell besteht aus einem TFT-LCD-Panel, einer Antriebsschaltung und einem Hintergrundbeleuchtungssystem. Es handelt sich um ein transmissives Display, das in normalem Schwarz arbeitet. Dieses TFT-LCD hat eine aktive Fläche von 36,72 x 48,96  mm diagonal mit einer Auflösung von 240 x RGB x 400 .





Zeichnung:



Spezifikationen:





Generelle Spezifikation

Teile-Nr.

TST024QVBS-25C

Außenmaße (mm)

40,45 x 76,45 x 2,94

Aktive Fläche (mm)

31,68 x 52,8

Auflösung (Punkte)

240 x RGB x 400

Betriebstemperatur (°C)

-20 ~ +70°C

Lagertemperatur (°C)

-30 ~ +80°C

Helligkeit

380 cd/m2

Touch-Panel

Ja

Pixelanordnung

RGB-Streifen

Anzeigemodus

Normales Schwarz, IPS

Oberflächenbehandlung

Blendschutz

Blickrichtung

Rund um die Uhr

Gewicht (g)

Wird noch bekannt gegeben

Stromverbrauch (W)

TBD (typ.)

TBD (typ.)

Schnittstelle

MCU





Anwendungen:



1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.

2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherde.

3. Instrumente: Fieberthermometer, Drahttester, Digitaluhren, elektronische Personenwaage.

4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät

5. Sportgerät: Laufband.

6. Industrielle Steuergeräte: Fernbedienung, Lochkartenmaschine.



7. Anzeige des Informationsterminals: POS, PDA, Handheldgeräte.



Holen Sie Sich Ein Angebot
Wenn Sie an unseren Produkten interessiert sind und mehr details wissen wollen,bitte hier eine Nachricht hinterlassen,wir Antworten Ihnen so schnell wie wir können.
Verwandte Produkte
2.4 inch IPS lcd
TSD 2,4 Zoll 240x400 IPS TFT LCD-Modul mit On-Cell-Touchscreen
Modellbezeichnung: TST024QVBS-25C LCD-Typ: 2,4-Zoll-TFT-LCD-Display Auflösung: 240x400 Blickwinkel: Rund um die Uhr Helligkeit: 380 cd/m² Treiber-IC: ST7796S Schnittstelle: 8-Bit-Mikrocontroller Touchscreen: mit Oncell-kapazitivem Touchpanel Betriebstemperatur: -20 ~ +70℃ Lagertemperatur: -30 ~ +80℃
Fuel dispenser LCD panel TN LCD duty one by one
TSD-Kraftstoffspender-LCD-Panel, kundenspezifischer Typ
LCD-Typ: TN, HTN, FSTN Polarisatortyp: Reflektierend, Transflektiv, Transmissiv Anschlusstyp: Metallstifte, FPC Betriebstemperaturbereich: -40~90°C Kundenspezifischer Service-Support
4.3 inch 480*272 SPI interface
TSD Neues Design 4,3 Zoll 480*272 SPI LCD-Modul
Modellname: TST043WQHS-105 LCD-Typ: 4,3-Zoll-TFT-LCD-Display Auflösung: 480x272 Betrachtungswinkel: Die ganze Uhr Helligkeit: 800-1000 cd/m2 Treiber-IC: LT7680B-R Schnittstelle: SPI Touchscreen: ohne kapazitives Touchpanel Betriebstemperatur: -30 ~ +80℃ Lagertemperatur: -30 ~ +80℃
5.0 inch IPS TFT
Rundes 5,0-Zoll-IPS-TFT-LCD-Display mit TSD-Auflösung von 1080 x 1080
  Modellname: TST050FHBH-40 LCD-Typ: 5-Zoll-IPS-TFT-Display Auflösung: 1080x1080 Betrachtungswinkel: Die ganze Uhr Helligkeit: 400 cd/m2 Kontrastradio: 1300 Schnittstelle: MIPI Touchscreen: ohne Betriebstemperatur: -20 ~ +60℃ Lagertemperatur: -30 ~ +75℃
5 Inch smart module display

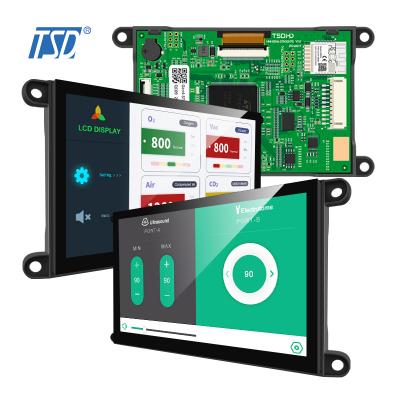

TSD Gen5 Smart Display 5 Zoll 800x480 Auflösung IPS TFT LCD mit CAN-BUS-Schnittstelle
