Beschreibung:

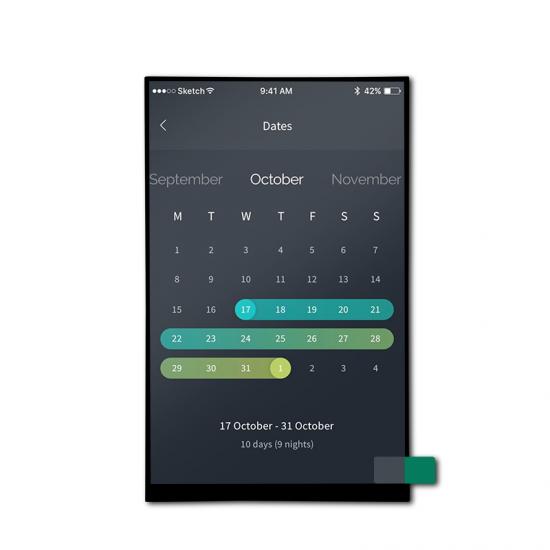

Das TST070WUIF-198C ist ein 7-Zoll-IPS-TFT-LCD-Modul mit einer Auflösung von 1200 x 1920 Pixeln, MIPI-Schnittstelle und In-Cell-Touchscreen. Es verfügt über ein IPS-Panel mit großem Betrachtungswinkel. Die Abmessungen betragen 98,76 x 160,86 x 3,64 mm, die aktive Fläche 94,50 x 151,20 mm. Als Treiber-IC dient der FT8206, die Betriebsspannung liegt zwischen 2,8 V und 3,3 V. Der Betriebstemperaturbereich beträgt -20 °C bis 70 °C, der Lagertemperaturbereich -30 °C bis +80 °C.

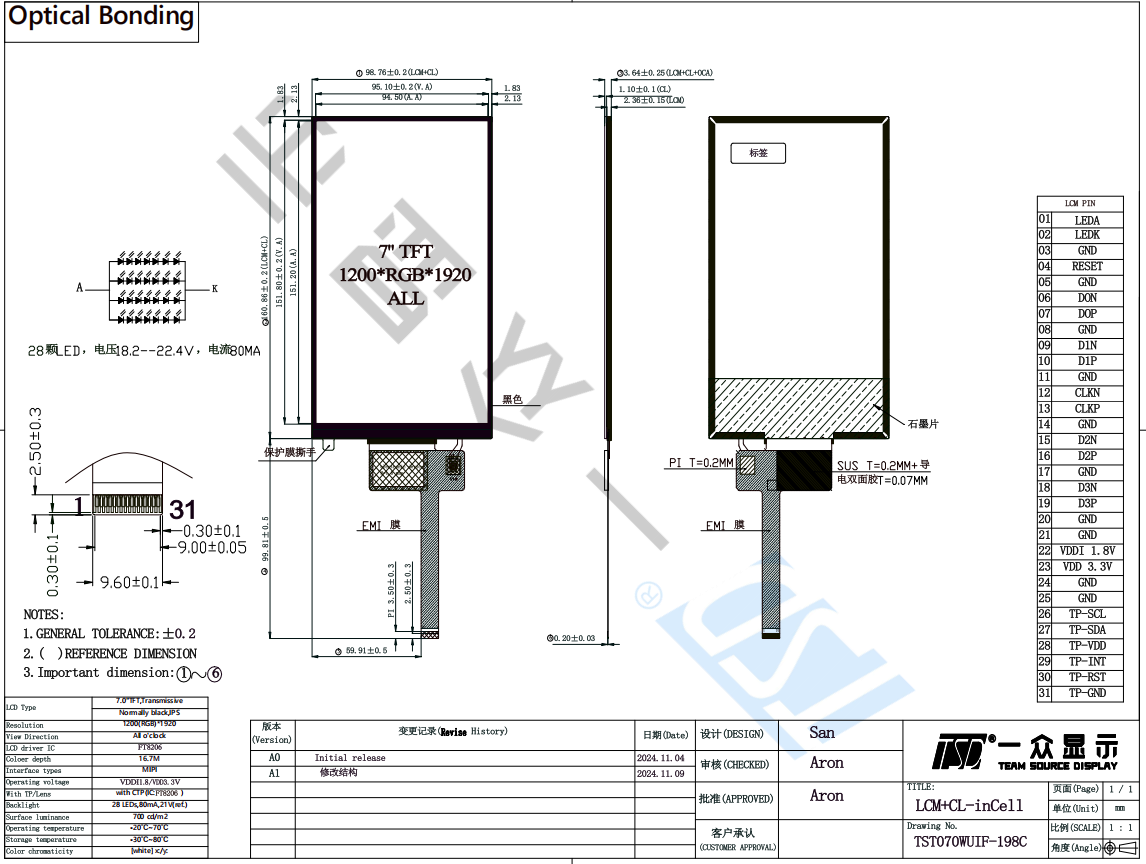

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teilenummer | TST070WUIF-198C | |
| O Umrissabmessung (mm) | 98,76x160,86x3,64 | |
| Aktive Fläche (mm) | 94,50x151,20 | |
| Auflösung (Punkte) | 1200x1920 | |
| Betriebstemperatur (°C) | -20 ~ +70 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 1200 (H) x RGB x 1920 (V) | |
| Touchscreen | mit In-Cell-Touch | |
| Treiber-IC | FT8206 | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 10,1 Zoll TFT | |
| Oberflächenbehandlung | Entspiegelt | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | TBD | |
| Leistungsaufnahme (W) | Panel | TBD(Typ.) |
| B/L-System | TBD(Typ.) | |
| Schnittstelle | MIPI | |
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| PIN-Nr. | Symbol | Beschreibung |
| 1 | LEDA | B Anodeneingangspin der Rückleuchte |
| 2 | LEDK | B Rücklicht-Kathodeneingangspin |
| 3 | GND | Boden |
| 4 | ZURÜCKSETZEN | LCD-Reset-Eingangssignal |
| 5 | GND | Boden |
| 6 | D0N | MIPI Negativdateneingang Spur 0 |
| 7 | D0P | MIPI-Positivdateneingang Spur 0 |
| 8 | GND | Boden |
| 9 | D1N | MIPI Negativdateneingang Spur 1 |
| 10 | D1P | MIPI-Positivdateneingang Spur 1 |
| 11 | GND | Boden |
| 12 | CLKN | MIPI Negativer Takteingang |
| 13 | CLKP | MIPI Positiver Takteingang |
| 14 | GND | Boden |
| 15 | D2N | MIPI Negativdateneingang Spur 2 |
| 16 | D2P | MIPI-Positivdateneingang Spur 2 |
| 17 | GND | Boden |
| 18 | D3N | MIPI Negativdateneingang Spur 3 |
| 19 | D3P | MIPI-Positivdateneingang Spur 3 |
| 20–21 | GND | Boden |
| 22 | VDDI 1,8 V | Digitales Netzteil |
| 23 | VDD 3,3 V | Digitales Netzteil |
| 24–25 | GND | Boden |
| 26 | TP_SCL | Takteingangspin der Touch-SPI-Schnittstelle |
| 27 | TP_SDA | Datenpin der Touch-SPI-Schnittstelle |
| 28 | TP_VDD(NC) | Keine Verbindung |
| 29 | TP_INT | Externer Interrupt-Pin für Host-Interrupt |
| 30 | TP_RST | Externe Rücksetzung durch Berührungsschaltung. Niedriges Signal. |
| 31 | TP_GND | TP_Power Masse |
Anwendungsbereiche:
Unser 7-Zoll-Farb-TFT-LCD wurde speziell für industrielle, medizinische und Smart-Home-Anwendungen entwickelt. Dieses kompakte und dennoch robuste Display bietet klare Sichtbarkeit, hohe Helligkeit (optional) und weite Betrachtungswinkel und gewährleistet so, dass wichtige Informationen (Geschwindigkeit, Batteriestand, Navigation usw.) auch bei unterschiedlichen Lichtverhältnissen gut lesbar bleiben.
Hauptmerkmale für die Fahrzeugintegration:
✔ Lesbarkeit bei Sonnenlicht: Optionen mit hoher Leuchtkraft (bis zu 1200 cd/m²) für optimale Sichtbarkeit im Freien
✔ Temperaturbereich (-20 °C bis +70 °C oder benutzerdefiniert) für zuverlässigen Betrieb in allen Klimazonen
✔ Vibrations- und stoßfest: Verstärkte Struktur für Langlebigkeit auf unebenen Straßen
✔ Benutzerdefinierte Schnittstelle: Unterstützt die MIPI-Schnittstelle; kann Geschwindigkeitsmesser, Batteriesymbole, Warnanzeigen usw. anzeigen.
