TSD 2,4-Zoll-LCD-Modul mit integriertem Display und seriellem Anschluss und STM32-Mikrocontrollerplatine



  • Modellname: Pro024QVSTM-R2101
  • LCD-Typ: 2,4 Zoll eingebettetes Display
  • Auflösung: 240x320
  • Betrachtungswinkel: Die ganze Uhr
  • Speichermethode: 128 Mbit norFlash (anpassbar)
  • Controller: STM32
  • Schnittstelle: UART
  • Touchscreen: CTP-Ports sind reserviert
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃









Beschreibung:



Das eingebettete Display der TSD Pro-Serie Pro024QVSTM-R2101 ist ein rundes 2,4-Zoll-IPS-TFT-LCD-Display mit einer Auflösung von 240 x 320 und UART-Schnittstelle. Es handelt sich um ein serielles Kommunikations-TFT-Farbdisplaymodul, das auf der STM32-Hauptchip-Entwicklungsplattform basiert. Durch den Optimierungsalgorithmus können der Hauptchip und das Display schnell zusammenarbeiten, um eine hervorragende Bildwiederholfrequenz und einen dynamischen Anzeigeeffekt zu erzielen. Das Modul bietet die Vorteile einer einfachen Struktur, einer einfachen Schaltung und einer hohen Anpassungsfähigkeit an die Umgebung und eignet sich für verschiedene Anzeigeprodukte, die eine serielle Kommunikation erfordern.

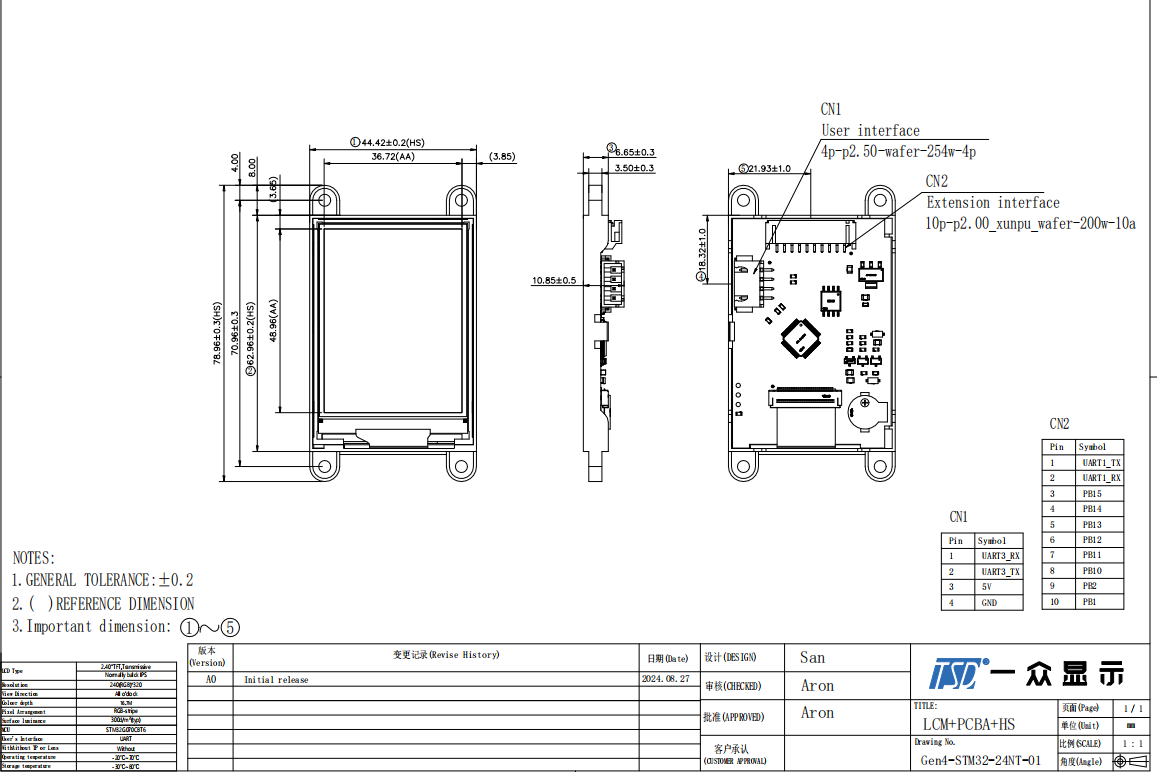

Zeichnung:




Spezifikationen:



Generelle Spezifikation
Teile-Nr.  Pro024QVSTM-R2101
Außenmaß (mm)

42,72 (B) x 60,26 (H) x 2,2 (T)

Aktive Fläche (mm) 36,72 (B) x 48,96 (H)
Auflösung (Punkte) 240x (RGB) x320
Betriebstemperatur (°C) -20 ~ +70 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel(Pixel) 240RGB(H)xRGBx320V)
Touch-Panel  ohne, aber CTP-Port sind reserviert
Treiber-IC STM32
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 2,4 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  Alle
Gewicht (g) Noch offen
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Schnittstelle UART
Modullebensdauer (Stunden) 30.000-50.000





Schnittstellendefinition
Pin-Nr.  Symbol Beschreibung
1 GND Masseanschluss
2 5V Eingangsleistung 4,5–9 V, typischer Wert 5 V/150 mA
5 TX Kommunikationsausgang 3,3 V/5 V
6 RX Kommunikationseingang 3,3 V/5 V




  • Merkmale:
  •
  • Display-Spezifikationen: 2,4-Zoll-IPS-TFT-Modul mit integriertem Display
  • Speichermethode: 128 Mbit norFlash (anpassbar)
  • Kommunikationsmodus: serielle Schnittstelle
  • Touch-Typ: CTP-Ports sind reserviert
  • Schutzbehandlung: PCBA-Komponenten sind mit UV-3-Antihaftmittel beschichtet
  • Arbeitsspannung: 4,5 V ~ 5,5 V, typisch: 5 V
  • Arbeitsstrom: 50 mA bis 150 mA, typisch 80 mA
  • Anzeigefarbe: 65K Farbe
  • Bildschirmauflösung: 240x320
  • Blickwinkel: 80°/80°/80°/80°
  • Schnittstelle: UART
  • Betriebstemperatur: -20 °C bis 70 °C/96 Stunden
  • Lagertemperatur: -30 °C bis 80 °C/96 Stunden
  •

  • Anwendungen:
  •
  • Team Source Display (TSD) ist auf LCD-Displays (0,96 Zoll bis 32 Zoll) und Touchpanel sowie intelligente Steuerungs- und HMI-Module spezialisiert. Wir haben die Möglichkeit, eingebettete STM32-Displays entsprechend den Anforderungen des Kunden anzupassen. Kontaktieren Sie uns noch heute, um weitere Informationen zu erhalten. Für dieses eingebettete 2,4-Zoll-Display gibt es folgende Anwendungen:
  •
  • 1.  Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.

    2.  Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowelle.

    3.  Instrumente: Fieberthermometer, Kabeltester, Digitaluhren, elektronische Waage.

    4.  Medizinische Geräte: Blutdruckmessgerät.

  • 5. Sportgerät: Laufband.

    6.  Industrielle Steuerungsausrüstung: Fernbedienung, Lochkartenmaschine.

    7.  Anzeige des Informationsterminals: POS, PDA, Handheld-Geräte.

    8. Sicherheitsprodukte: Aufzugssteuerung, elektronische Anzeige

  • Und andere Bereiche...
  •



  •
