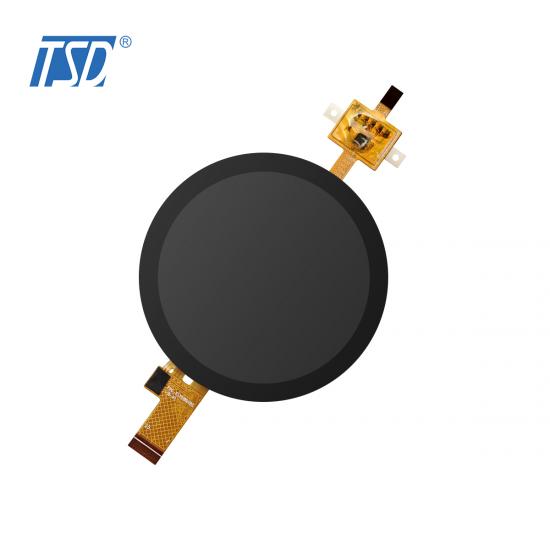

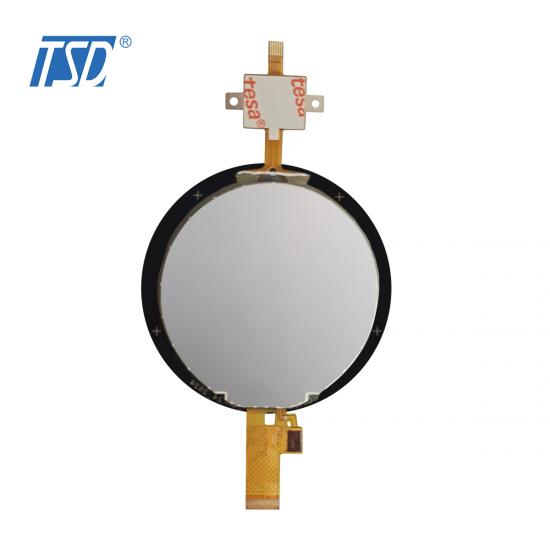

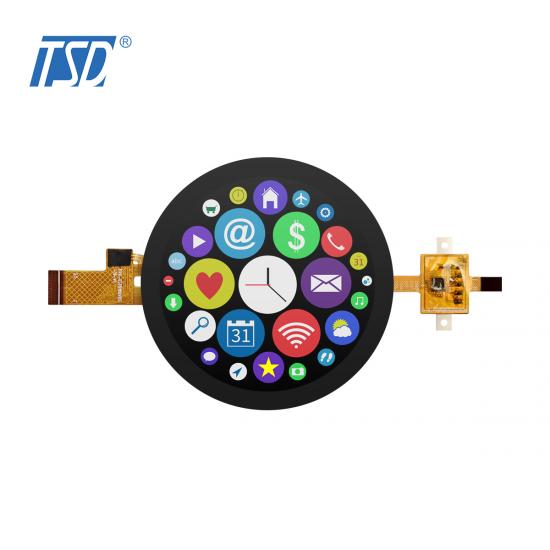

Beschreibung:

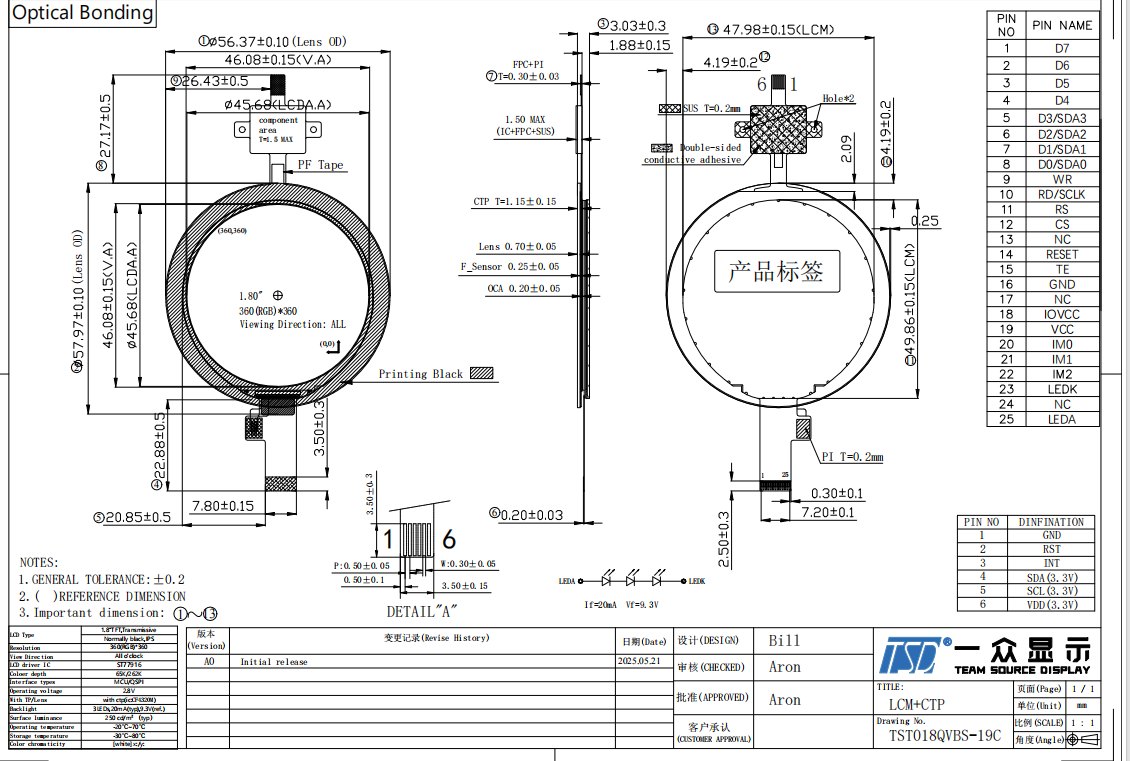

Zeichnung:
Spezifikation
|
Allgemeine Spezifikation |
||
|
Teile-Nr. |
TST018QVBS-19C
|
|
|
Außenmaße (mm) |
56,37 (H) x 56,37 (V) x 3,31 (T) |
|
|
Aktive Fläche (mm) |
46,08 (H) x 46,08 (V) |
|
|
Auflösung (Punkte) |
360 x (RGB) × 360 |
|
|
Betriebstemperatur (°C) |
-20 ~ +70°C |
|
|
Lagertemperatur (°C) |
-30 ~ +80°C |
|
|
Helligkeit |
250 (Typ) |
|
|
Touchpanel |
Mit CTP |
|
|
Anzeigemodus |
Normales Schwarz, IPS |
|
|
Blickrichtung |
Rund um die Uhr |
|
|
Gewicht (g) |
Wird noch bekannt gegeben |
|
|
Schnittstelle |
MCU / QSPI |
|
|
LCD-IC |
ST77916 |
|
|
CTP IC |
CF4320M |
|
|
Pins Beschreibung |
||
|
Pin-Nr. |
Symbol |
Beschreibung |
|
1 |
D7 |
MCU-Datenbus |
|
2 |
D6 |
MCU-Datenbus
|
|
3 |
D5 |
MCU-Datenbus
|
|
4 |
D4 |
MCU-Datenbus
|
|
5 |
D3/SDA3
|
MCU-Datenbus und QSPI-Schnittstellendateneingabe/-ausgabe.
|
|
6 |
D2/SDA2
|
MCU-Datenbus und QSPI-Schnittstellendateneingabe/-ausgabe.
|
|
7 |
D1/SDA1 |
MCU-Datenbus und QSPI-Schnittstellendateneingabe/-ausgabe.
|
|
8 |
D0/SDA0
|
MCU-Datenbus und QSPI-Schnittstellendateneingabe/-ausgabe.
|
|
9 |
WR |
Schreibfreigabe in der parallelen MCU-Schnittstelle.
|
|
10 |
RD/SCLK
|
Lesefreigabe in der MCU-Parallelschnittstelle und Uhr in der SPI-Schnittstelle.
|
|
11 |
RS |
Daten-/Befehlsauswahl-Pin
|
|
12 |
CS |
Chipauswahl
|
|
13 |
NC |
Keine Verbindung |
|
14 |
ZURÜCKSETZEN
|
Chip-Reset-Pin (Low Active)
|
|
15 |
TE |
Tearing-Effekt-Signal |
|
16 |
GND |
Systemmasse. (0 V)
|
|
17 |
NC |
Systemmasse. (0 V)
|
|
18 |
IOVCC |
LCD-E/A-Stromversorgung
|
|
19 |
VCC |
LCD-Stromversorgung
|
|
20 |
IM0 |
Wählen Sie den Systemschnittstellenmodus aus.
Wenn IM[2:0] für [0,1,1], ist diese Einstellung QSPI;
Wenn IM[2:0] für [1,1,1] steht, ist diese Einstellung MCU 8bit;
Weitere Einstellungen finden Sie im IC-Spezifikationsblatt
|
|
21 |
IM1 |
|
|
22 |
IM2 |
|
|
23 |
LEDK |
Hintergrundbeleuchtung K Kathodeneingangsstift.
|
|
24 |
NC |
Keine Verbindung |
|
25 |
LEDA |
Hintergrundbeleuchtung
Eine Anode
Eingangspin.
|
Anwendungen:
1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherd.
3. Instrumente: Fieberthermometer, Drahtprüfer, Digitaluhren, elektronische Personenwaage.
4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät
5. Sportgerät: Laufband.
6. Industrielle Steuerungsgeräte: Fernbedienung, Lochkartenmaschine.
7. Anzeige des Informationsterminals: POS, PDA, Handheld-Geräte.
