Beschreibung:

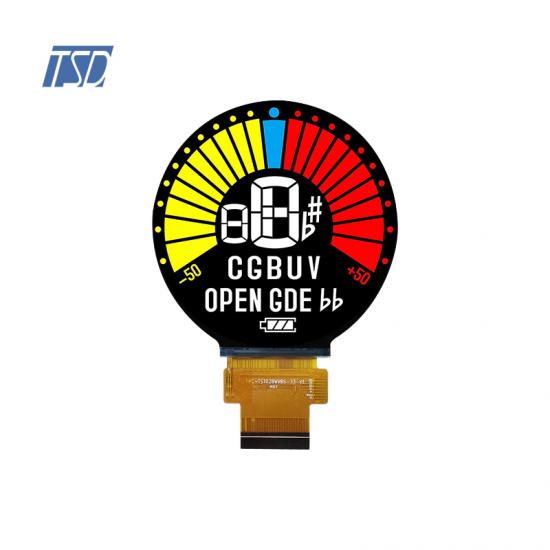

TST028WVBS-S64 ist ein 2,8 Zoll großes IPS-TFT-LCD-Display mit MIPI-Schnittstelle und ermöglicht die individuelle Anpassung des Touchscreens. Das runde LCD-Display hat eine Auflösung von 480 x 480 Pixeln. Ist 75x78,26x5,9 mm , aktive Fläche ist 70,13 x 70,13 mm. Der LCD-Treiber-IC ist ST7701SI, unterstützt MIPI-Kommunikation, Betriebstemperatur ist -30 bis 85 °C, Lagertemperatur ist -30 bis +85 °C, geeignet für Automobilanwendungen, z. B. 2 Räder.

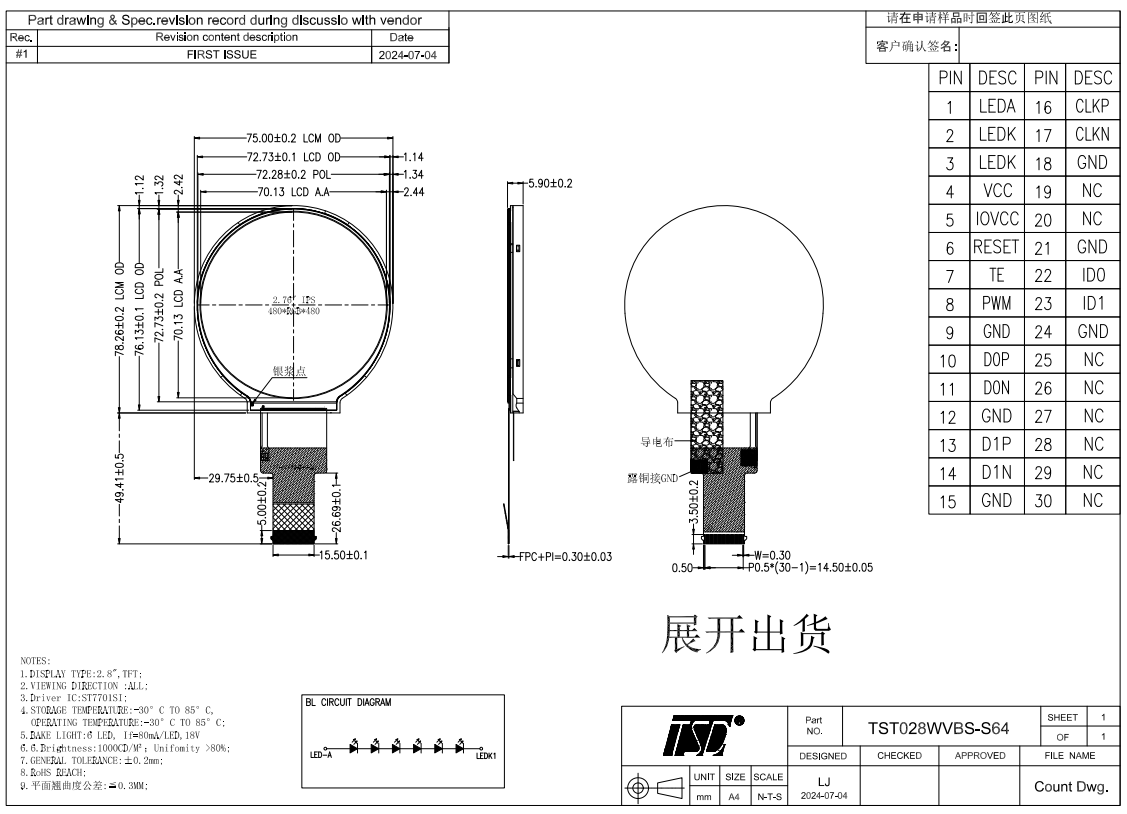

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST028WVBS-S64 | |
| O Außenmaß (mm) | 75x78,26x5,9 | |
| Aktive Fläche (mm) | 70,13 x 70,13 | |
| Auflösung (Punkte) | 480 x 480 | |
| Betriebstemperatur (°C) | -30 ~ +85 °C | |
| Lagertemperatur (°C) | -30 ~ +85 °C | |
| Anzahl der Pixel (Pixel) | 480 (H) x RGB x 480 (V) | |
| Touchpanel | ohne | |
| Treiber-IC | ST7701SI | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 2,8 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung |
Alle
|
|
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle |
MIPI
|
|
| Modullebensdauer (Stunden) | 30.000-40.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | LEDK | B Hintergrundbeleuchtung K Kathodeneingangsstift |
| 2 | LEDA | Hintergrundbeleuchtung A Aothod Inout Pin |
| 3 |
LEDK |
B Hintergrundbeleuchtung K Kathodeneingangsstift |
| 4 | VCC | Stromversorgung |
| 5 | IOVCC | Stromversorgung |
| 6 | ZURÜCKSETZEN | Pin zurücksetzen: Durch Setzen eines der Pins auf „Low“ wird der LSI initialisiert. Muss nach der Stromversorgung zurückgesetzt werden. |
| 7 | TE | Das Tearing-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren |
| 8 | PWM | Einstellung der Hintergrundbeleuchtung |
| 9 | Masse | Systemmasse (0 V) |
| 10 | D0P | MIPI-Daten 0+ |
| 11 | D0N | MIPI-Daten 0- |
| 12 | Masse | Systemmasse (0 V) |
| 13 | D1P | MIPI-Daten 1+ |
| 14 | D1N | MIPI-Daten 1- |
| 15 | Masse | Systemmasse (0 V) |
| 16 | CLKP | / |
| 17 | CLKN | / |
| 18 | Masse | Systemmasse (0 V) |
| 19 | NC | Keine Verbindung |
| 20 | NC | Keine Verbindung |
| 21 | Masse | Systemmasse (0 V) |
| 22 | ID0 | / |
| 23 | ID1 | / |
| 24 | Masse | Systemmasse (0 V) |
| 25 | NC | Keine Verbindung |
| 26 | NC | Keine Verbindung |
| 27 | NC | Keine Verbindung |
| 28 | NC | Keine Verbindung |
| 29 | NC | Keine Verbindung |
| 30 | NC | Keine Verbindung |
Anwendungen:
Unser 2,8 Zoll großes Farb-TFT-LCD wurde speziell für Automobil- und Mobilitätsanwendungen entwickelt, darunter Elektroroller, Motorräder und andere kompakte Fahrzeugsysteme. Dieses kompakte und dennoch robuste Display bietet klare Sicht, hohe Helligkeit (optional) und weite Betrachtungswinkel. So bleiben wichtige Informationen (Geschwindigkeit, Batteriestand, Navigation usw.) auch bei unterschiedlichen Lichtverhältnissen gut lesbar.
Hauptmerkmale für die Fahrzeugintegration:
✔ Lesbarkeit im Sonnenlicht: Optionen mit hoher Leuchtdichte (bis zu 1000 Nits) für Sichtbarkeit im Freien
✔ Großer Temperaturbereich (-30 °C bis +85 °C oder benutzerdefiniert) für zuverlässigen Betrieb in allen Klimazonen
✔ Vibrations- und stoßfest: Verstärkte Struktur für Langlebigkeit auf unebenen Straßen
✔ Benutzerdefinierte Schnittstelle: Unterstützt SPI-Schnittstelle; kann Tachometer, Batteriesymbole, Warnanzeigen usw. anzeigen.
Typische Anwendungen:
Armaturenbretter für Elektroroller/Motorräder
Anzeigen des Batteriemanagementsystems
Kompakte Fahrzeugtelemetriebildschirme
