Beschreibung:
TST028WVBS-64 ist ein rundes 2,8 Zoll TFT-LCD-Display mit einer Auflösung von 480 x 480 Pixeln und MIPI-Schnittstelle. Die Oberflächenleuchtdichte beträgt 1000 cd/m² und ist hochdicht. Die Betriebsspannung des LCD beträgt 2,8 V bis 3,3 V. Dieses runde 2,8 Zoll TFT-LCD-Modul wird vom ST7701SI-Chip angetrieben. Der Betriebstemperaturbereich liegt zwischen -30 und 85 °C und ist für den Einsatz im Automobilbereich geeignet. Für individuelle Anpassungen steht ein Touchscreen zur Verfügung.

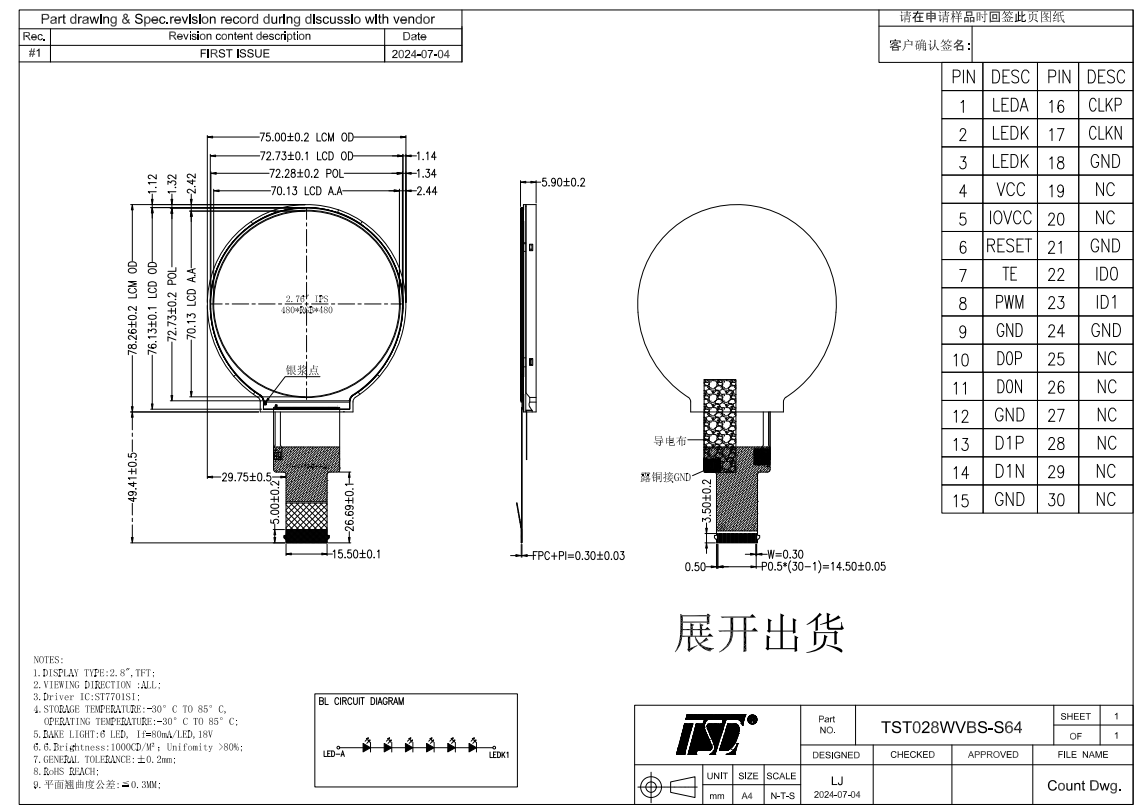

Zeichnung:
Spezifikationen:
| Allgemeine Spezifikation | ||
| Teile-Nr. | TST028WVBS-S64 | |
| Außenmaß (mm) |
75 (B) x 78,26 (H) x 5,9 (T) |
|
| Aktive Fläche (mm) | 70,13 (B) x 70,13 (H) | |
| Auflösung (Punkte) | 480x (RGB) × 480 | |
| Betriebstemperatur (°C) | -30 ~ +80 °C | |
| Lagertemperatur (°C) | -30 ~ +80 °C | |
| Anzahl der Pixel (Pixel) | 480RGB(H) x RGB x 480(V) | |
| Touchpanel | ohne | |
| Treiber-IC | ST7701SI | |
| Pixelanordnung | RGB-Streifen | |
| Anzeigemodus | Normales Schwarz, IPS, 2,8 Zoll TFT | |
| Oberflächenbehandlung | Blendschutz | |
| Blickrichtung | Rund um die Uhr | |
| Gewicht (g) | Wird noch bekannt gegeben | |
| Stromverbrauch (W) | Panel | TBD (Typ.) |
| B/L-System | TBD (Typ.) | |
| Schnittstelle |
MIPI
|
|
| Modullebensdauer (Stunden) | 30.000-50.000 | |
| Pins Beschreibung | ||
| Pin-Nr. | Symbol | Beschreibung |
| 1 | LEDA | Hintergrundbeleuchtung A Aothod-Eingangspin. |
| 2 | LEDK | Hintergrundbeleuchtung K Kathodeneingangsstift. |
| 3 | LEDK | Hintergrundbeleuchtung K Kathodeneingangsstift. |
| 4 | VCC | Stromversorgung +2,8V |
| 5 | IOVCC | Stromversorgung +2,8V |
| 6 | RESRT | RESET-Eingangssignal |
| 7 | TE | Tearing-Effekt-Ausgangssignal |
| 8 | PWM | Einstellung der Hintergrundbeleuchtung |
| 9 | Masse | Boden |
| 10 | D0P |
Positiver MIPI-Dateneingang
|
| 11 | D0N |
Negativer MIPI-Dateneingang
|
| 12 |
Masse
|
Boden
|
| 13 | D1P |
Positiver MIPI-Dateneingang
|
| 14 | D1N | Negativer MIPI-Dateneingang |
| 15 | Masse | Boden |
| 16 | CLKP |
Positiver MIPI-Takteingang
|
| 17 | CLKN | Negativer MIPI-Takteingang |
| 18 | Masse |
Boden
|
| 19 | NC |
Keine Verbindung
|
| 20 |
NC
|
Keine Verbindung |
| 21 |
Masse
|
Boden
|
| 22 |
ID0
|
ID0 |
| 23 | ID1 | ID1 |
| 24 | Masse | Boden |
| 25 | NC | Keine Verbindung |
| 26 | NC | Keine Verbindung |
| 27 | NC | Keine Verbindung |
| 28 | NC | Keine Verbindung |
| 29 | NC | Keine Verbindung |
| 30 | NC | Keine Verbindung |
Merkmale:
LCD-Größe: 2,8 Zoll (Normal, IPS). Die Helligkeit kann nach Kundenwunsch gestaltet werden
FPC-Design: Kundenspezifische Schnittstellen- und Pin-Definition/Kundenspezifische FPC-Form und -Material
LCD-Betrachtungswinkel: Vollständige Palette an IPS-LCD-Optionen. Superweiter Betrachtungswinkel. Blendschutz oder Antireflexions-Polarizer-O-Film-Lösung.
Design der Hintergrundbeleuchtung (BL): Angepasste Umrissabmessungen BL-Rahmenmaterial: Metall/Kunststoff/Metall und Kunststoff integriert/Lebensdauer bis zu 30.000 Stunden, hohe Helligkeit bis zu 300 Nits
Maßgeschneiderter CTP 0,96–50 Zoll: Single-Touch-In-Cell-, On-Cell-, G+G-, G+F-, G+F+F-Lösungen mit OCA, OCR Optical Bonding
