TSD IPS 2,8 Zoll rundes TFT-LCD-Anzeigemodul mit einer Auflösung von 480 x 480, 300 Nits, SPI+RGB-Schnittstelle



  • Modellname: TST028WVBS-33
  • LCD-Typ: 2,8-Zoll-IPS-TFT-Display
  • Auflösung: 480x480
  • Betrachtungswinkel: Die ganze Uhr
  • Helligkeit: 300 cd/m2
  • Treiber-IC: ST7701S
  • Schnittstelle: SPI+RGB
  • Touchscreen: ohne
  • Betriebstemperatur: -20 ~ +70℃
  • Lagertemperatur: -30 ~ +80℃

Beschreibung:



TST028WVBS-33 ist ein rundes 2,8-Zoll-TFT-LCD-Display mit einer Auflösung von 480 x 480 Pixeln und SPI+RGB-Schnittstelle, auch 2,76-Zoll-TFT-Anzeigemodul genannt. Die Oberflächenhelligkeit beträgt 250–300 cd/m2, die Hintergrundbeleuchtungs-LEDs bestehen aus 4 LEDs, 80 mA, 3 V. Die Betriebsspannung für LCD beträgt 2,8 V ~ 3,3 V. Dieses runde 2,8-Zoll-TFT-LCD-Modul wurde vom ST7701S-Chip angetrieben. Zur individuellen Anpassung steht ein Touchscreen zur Verfügung. Die LCD-Außengröße beträgt 73,03 x 76,48 x 2,28 mm, die aktive Fläche beträgt 70,13 x 70,13 mm, mit quadratischen Pixeln.




Zeichnung:




Spezifikationen:



Generelle Spezifikation
Teile-Nr.  TST028WVBS-33
Außenmaß (mm)

73,03 (B) x 76,48 (H) x 2,28 (T)

Aktive Fläche (mm) 70,13 (B) x 70,13 (H)
Auflösung (Punkte) 480x (RGB) × 480
Betriebstemperatur (°C) -20 ~ +70 °C
Lagertemperatur (°C) -30 ~ +80 °C
Anzahl der Pixel(Pixel) 480RGB(H)xRGBx480(V)
Touch-Panel  ohne
Treiber-IC ST7701S
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 2,8 Zoll TFT
Oberflächenbehandlung Blendfrei
Blickrichtung  Rund um die Uhr
Gewicht (g) Noch offen
Stromverbrauch (W) Panel TBD (typ.)
B/L-System TBD (typ.)
Schnittstelle SPI+RGB
Modullebensdauer (Stunden) 30.000-50.000





Beschreibung der Pins
Pin-Nr.  Symbol Beschreibung
1 LEDA BackliBacklight Ein Aothod-Eingangspin.
2 LEDK1 Hintergrundbeleuchtung K Kathodeneingangspin.
3 LEDK2 Hintergrundbeleuchtung K Kathodeneingangspin.
4 GND Systemmasse (0V)
5 VCI Stromversorgung +2,8V
6 RESRT RESET-Eingangssignal
7 NC Keine Verbindung
8 NC Keine Verbindung
9 SDA Serielles Dateneingangs-/-ausgangssignal
10 SCK Serielles Taktsignal
11 CS Chipauswahlsignal.
12 PCLK
Punkttaktsignal
13 DE Ein Daten-ENABLE-Eingangssignal
14 VSYNC Leitungssynchronisationssignal
15 HSYNC Rahmensynchronisationssignal
16~33 DBO~DB17 Datenpins
34 GND Systemmasse (0V)
35 LEDA Anoden-Eingangspin für Hintergrundbeleuchtung.
36 TP_INT/NC CTP-Interrupt-Sianal-Ausgangspin
37 TP_SDA/NC
CTPdata-Eingabe-/Ausgabe-Pin
38 TP_SCL/NC
CTPclock-Eingangspin
39 TP_VCI/NC
CTP-Netzteil
40 GND Systemmasse (0V)






Merkmale:


LCD-Größe: 2,8 Zoll (Normal, IPS). Die Helligkeit kann je nach Kundenwunsch gestaltet werden.

FPC-Design: Kundenspezifische Schnittstellen- und Pins-Definition/Kundenspezifische FPC-Form und -Material.

LCD-Betrachtungswinkel: Vollständige Auswahl an IPS-LCD-Optionen. Superweiter Betrachtungswinkel. Blendende oder blendfreie Polarisator-O-Film-Lösung.

Hintergrundbeleuchtung (BL). Design: Kundenspezifische Umrissabmessung BL Rahmenmaterial: Meta/Kunststoff/Metall und Kunststoff integriert/Lebensdauer bis zu 30.000 Stunden hohe Helligkeit bis zu 300 Nits Kundenspezifisches

CTP 0,96–50 Zoll: Single-Touch in der Zelle, auf der Zelle, G+G , G+F, G+F+F-Lösungen mit OCA, OCR Optical Bonding





Holen Sie Sich Ein Angebot
Wenn Sie an unseren Produkten interessiert sind und mehr details wissen wollen,bitte hier eine Nachricht hinterlassen,wir Antworten Ihnen so schnell wie wir können.
Verwandte Produkte
1.69 inch tft
IPS 1,69 Zoll 240x280 TFT-LCD-Anzeigemodul mit hoher Helligkeit und 4-Draht-SPI-Schnittstellensignal
LCD-Größe: 1,69 Zoll (Normal, IPS). Die Helligkeit kann je nach Kundenwunsch gestaltet werden FPC-Design: Kundenspezifische Schnittstellen- und Stiftdefinition/Kundenspezifische FPC-Form und -Material LCD-Betrachtungswinkel: Vollständige Auswahl an IPS-LCD-Optionen. Superweiter Betrachtungswinkel. Blendfreie oder blendfreie Polarisator-O-Film-Lösung Design der Hintergrundbeleuchtung (BL): Maßgeschneiderte Umrisse. BL-Rahmenmaterial: Meta/Kunststoff/Metall und Kunststoff integriert/Lebensdauer bis zu 30.000 Stunden, hohe Helligkeit bis zu 900 Nits Maßgeschneidertes CTP 0,96–50 Zoll: Slide-, Single-Touch-In-Cell-, On-Cell-, G+G-, G+F-, GGG-Industrie- oder Automotive-CTP-Lösungen mit OCA, OCR Optical Bonding
40x4  character lcd module
TSD 40x4 Dots Character LCD-Modul 3,3V/5,0V
  Modellname:TSM4004B LCD-Typ: 40 x 4 Punkte LCD Auflösung: 40*4 Betrachtungswinkel: 6H Treiber-IC: AIP31066 Spannung: 5V Betriebstemperatur: -20 ~ +70℃ Lagertemperatur: -30 ~ +80℃
12864 OLED
TSD 128x64 Punkte 2,42 Zoll weißes Oled-Display mit SPI- und I2C-Schnittstelle
Modellname: TSO12864-Z04 Typ: 2,42 Zoll OLED-Display Farbe weiß Punktmatrix: 128 x 64 Punkte Treiber-IC: SSD1309 Schnittstelle: SPI, I2C Antriebsleistung: 1/64 Gewicht: 8,60 g Betriebstemperatur: -40 ~ +70℃ Lagertemperatur: -40 ~ +85℃
12.8 inch lcd display
12,8-Zoll-LCD-Display mit Full HD-Auflösung von 1920 x 1080 und breitem Temperaturbereich
12,8-Zoll-LCD-Display mit Full HD-Auflösung von 1920 x 1080 und breitem Temperaturbereich
3.5 inch

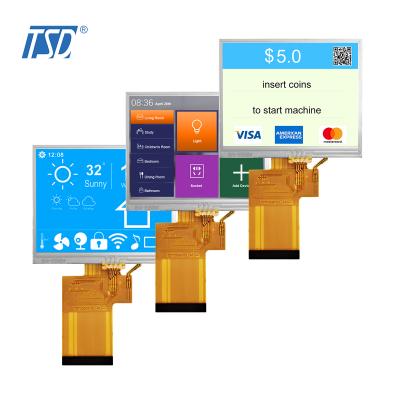

TN 3,5 Zoll 320x480 285 Nits MCU-Schnittstelle TFT-LCD-Display mit Touchpanel
