Beschreibung:

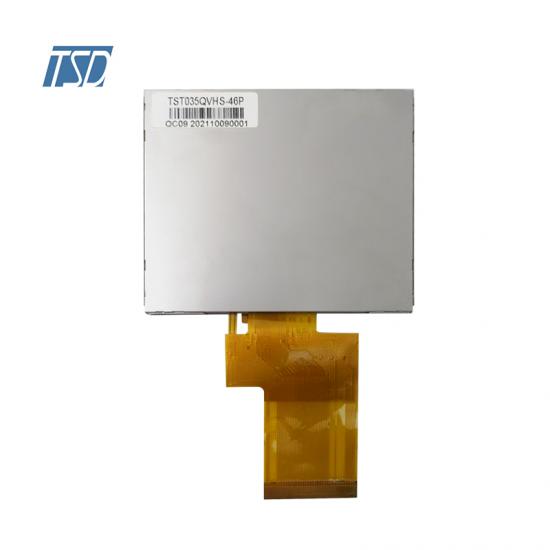

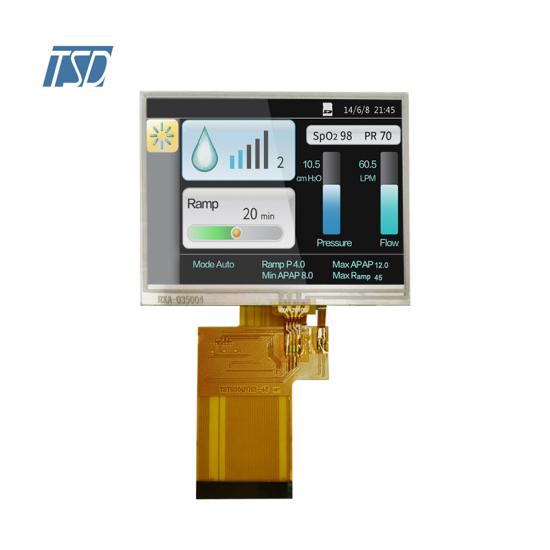

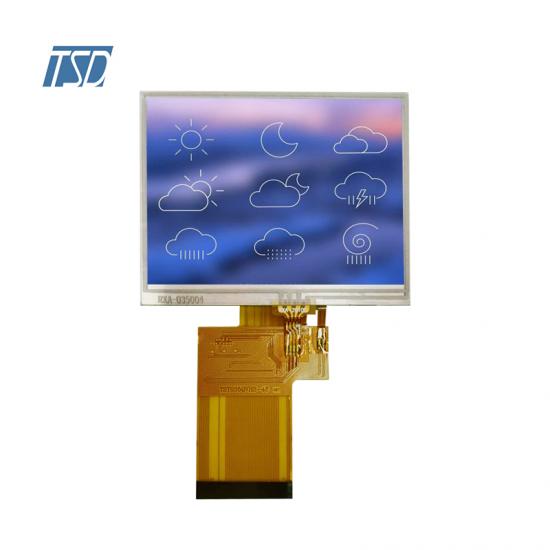

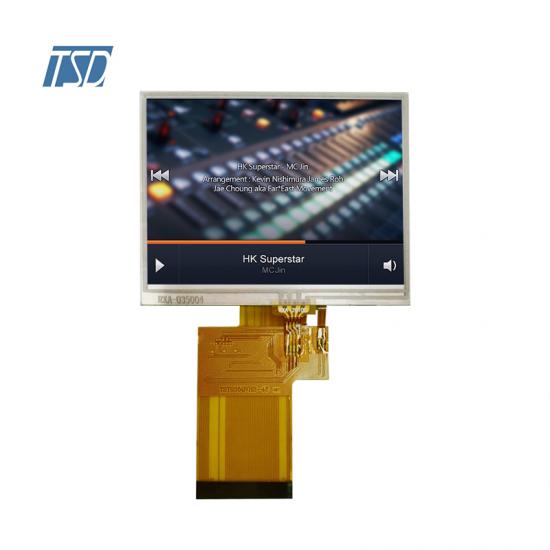

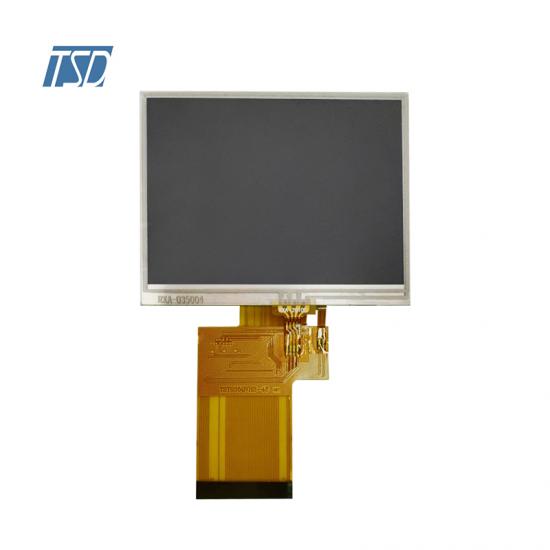

TST035QVHS-46E ist ein transmissives Farb-Aktivmatrix-Flüssigkristalldisplay, das amorphe Dünnschichttransistoren als Schaltgeräte verwendet. Dieses Produkt besteht aus einem TFT-LCD-Panel, einem Treiber-IC, einem FPC und einer LED-Hintergrundbeleuchtung. Die aktive Anzeigefläche beträgt 70,08 x 52,56 und die native Auflösung beträgt 320 x 240. Die Merkmale dieses Produkts sind in der folgenden Tabelle aufgeführt.
Zeichnung:
Spezifikation
Allgemeine Spezifikation |
||
Teile-Nr. |
TST035QVHS-46E |
|
Anzeigegröße (Diagonal) |
3,5 Zoll |
|
LCD-Typ |
TFT, Transflektiv, Normalerweise schwarz |
|
Auflösung |
320 x (RGB) × 240 |
|
Blickrichtung |
ALLE Uhr |
|
Modulübersicht |
76,9*63,9*3,05 |
|
Aktiver Bereich |
70,08*52,56 |
|
Anzeigebereich |
ALLE Uhr |
|
Hintergrundbeleuchtung |
LED |
|
Treiber-IC |
ST7272A |
|
Schnittstelle |
RGB |
|
Gewicht (g) |
Wird noch bekannt gegeben |
|
Stromverbrauch (W) |
Bedienfeld |
TBD (typ.) |
B/L-System |
TBD (typ.) |
|
Betriebstemperatur |
-20 ～70 |
|
Lagertemperatur |
-30 ～80 |
|
Pins Beschreibung |
||
Pin-Nr. |
Symbol |
Beschreibung |
1 |
LEDK |
Kathode der LED-Hintergrundbeleuchtung |
2 |
LEDK |
Kathode der LED-Hintergrundbeleuchtung |
3 |
LEDA |
Anode der LED-Hintergrundbeleuchtung |
4 |
LEDA |
Anode der LED-Hintergrundbeleuchtung |
5 |
NC |
Keine Verbindung |
6 |
NC |
Keine Verbindung |
7 |
NC |
Keine Verbindung |
8 |
Zurücksetzen |
Systemreset-PIN |
9 |
ES |
Chip-Select-PIN. Wenn nicht verwendet, öffnen Sie ihn bitte |
10 |
SCK |
Serieller Takt-Pin, wenn nicht verwendet, bitte öffnen |
11 |
SDA |
Dateneingabe-/-ausgabe-Pin in der seriellen Schnittstelle. Wenn nicht verwendet, öffnen Sie ihn bitte |
12-19 |
B0-B7 |
Blauer Datenbus |
20-27 |
G0-G7 |
Grüner Datenbus |
28-35 |
R0 bis R7 |
Roter Datenbus |
36 |
HSYNC |
Zeilensynchronisationseingang |
37 |
VSYNC |
Frame/Ram Schreibsynchronisationseingang |
38 |
DCLK |
Dot-Clock-Signal und Oszillatorquelle |
39 |
NC |
Keine Verbindung |
40 |
NC |
Keine Verbindung |
41 |
VDD |
Netzteil für Digitalspannung |
42 |
VDD |
Netzteil für Digitalspannung |
43-50 |
NC |
Keine Verbindung |
51 |
DE |
Anzeige-Aktivierungspin vom Controller |
52 |
Masse |
Boden |
53 |
Masse |
Boden |
Anwendungen:
1. Elektronische Bürogeräte: Geldzählmaschine, Bürotelefon, Kopiergerät.
2. Haushaltsgeräte: Kühlschrank, Klimaanlage, Induktionsherd, Mikrowellenherde.
3. Instrumente: Fieberthermometer, Drahttester, Digitaluhren, elektronische Personenwaage.
4. Medizinische Geräte: Blutdruckmessgerät, EKG-Gerät
5. Sportgerät: Laufband.
6. Industrielle Steuergeräte: Fernbedienung, Lochkartenmaschine.
7. Anzeige des Informationsterminals: POS, PDA, Handheldgeräte.
