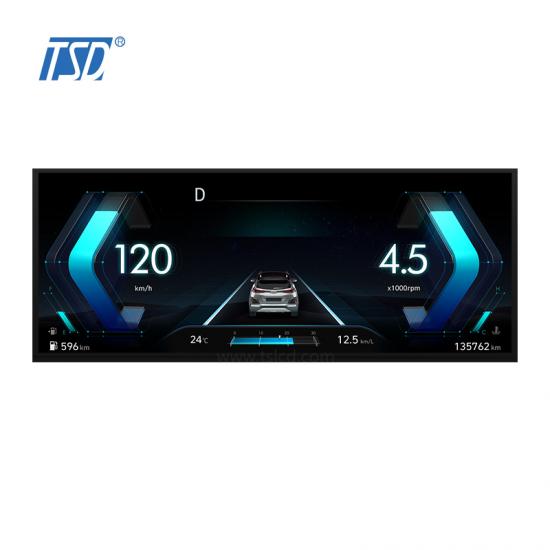

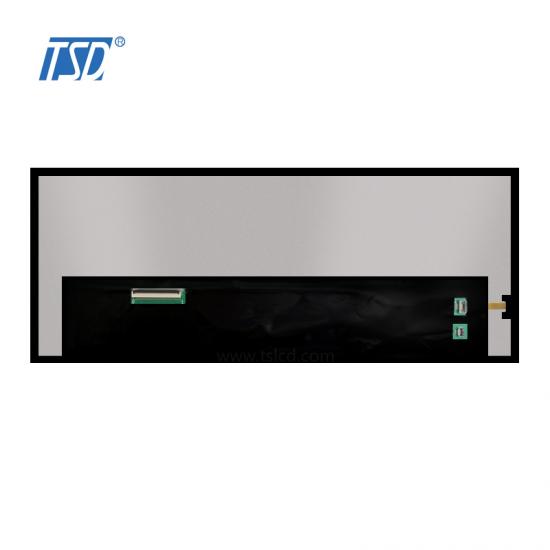

TSD 1920x720 Auflösung 15 Zoll IPS TFT LCD Display für Automobile

  • Modellname: TST150FHHH-05
  • LCD-Typ: 15-Zoll-TFT-LCD-Display
  • Auflösung: 1920x720
  • Betrachtungswinkel: Ganztägig
  • Helligkeit: 1100 cd/m2
  • Oberflächenbehandlung: Blendschutz
  • Schnittstelle: LVDS
  • Touchscreen: ohne
  • Betriebstemperatur: -30 ~ +85℃
  • Lagertemperatur: -40 ~ +90℃

Beschreibung:

TST150FHHH-05 ist ein farbiges Aktivmatrix-Dünnschichttransistor-Flüssigkristalldisplay (TFT) mit amorphem Silizium-TFT als Schaltelement. Dieses Modell besteht aus einem TFT-LCD-Panel, einer Hintergrundbeleuchtung und einer Ansteuerschaltung. Das TFT-LCD verfügt über eine aktive Anzeigefläche von 15,0 Zoll (15 Zoll) Diagonale und eine Auflösung von 1920 Pixeln (horizontal und 720 Pixeln) (vertikal).

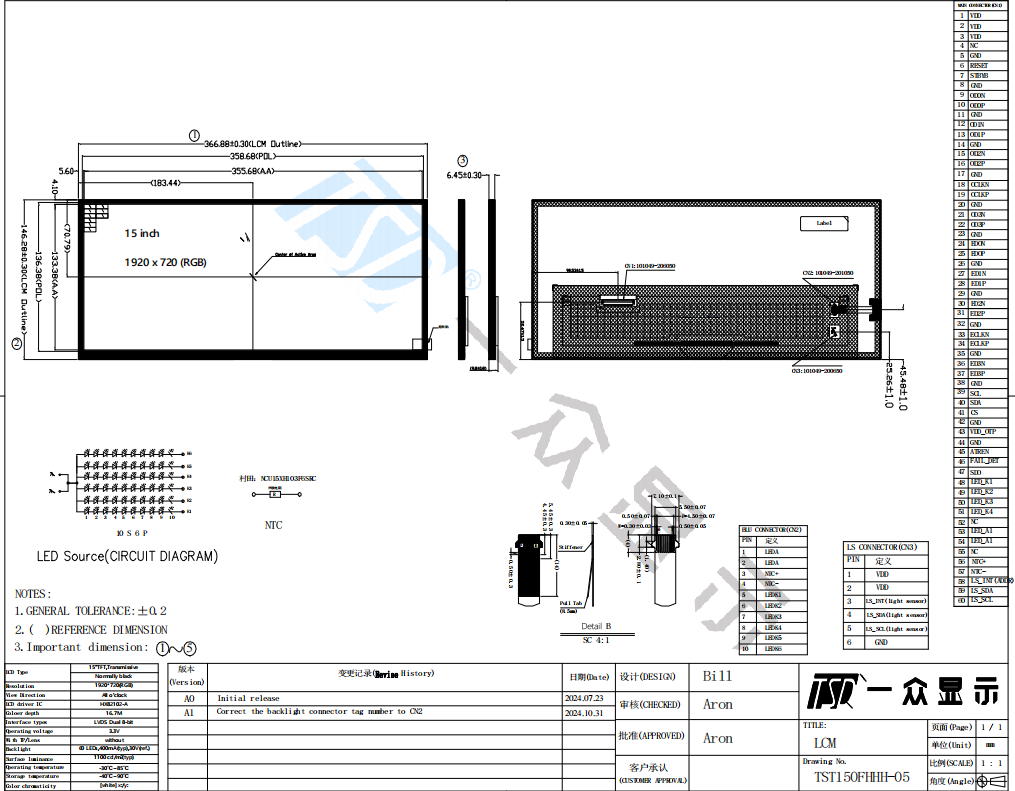

Zeichnung:

15 inch lcd


Spezifikationen:

Allgemeine Spezifikation
Teile-Nr. TST150FHHH-05
OAußenmaß (mm) 366,88 x 146,28 x 6,45 mm
Aktive Fläche (mm) 355,68 x 133,38 mm
Auflösung (Punkte) 1920 x 720
Betriebstemperatur (°C) -30 ~ +85°C
Lagertemperatur (°C) -40 ~ +90°C
Anzahl der Pixel (Pixel) 1920 (H) x RGB x 720 (V)
Touchpanel ohne
Helligkeit 1100 cd/m2
Pixelanordnung RGB-Streifen
Anzeigemodus Normales Schwarz, IPS, 15 Zoll TFT
Oberflächenbehandlung Blendschutz
Blickrichtung Alle
Gewicht (g) Wird noch bekannt gegeben
Stromverbrauch (W) Panel TBD (Typ.)
B/L-System TBD (Typ.)
Schnittstelle LVDS
Modullebensdauer (Stunden) 30.000

Pins Beschreibung
Pin-Nr. Symbol Beschreibung
1 VDD Stromversorgung +3,3 V (typisch)
2 VDD Stromversorgung +3,3 V (typisch)
3 VDD Stromversorgung +3,3 V (typisch)
4 NC

Keine Verbindung

5 Masse Boden
6 RETX Zurücksetzen
7 STBYB Standby-Modus
8 Masse Boden
9 RXO_0N LVDS-Eingangsdaten 0 Portpaar
10 RXO_0P LVDS-Eingangsdaten 0 Portpaar
11 Masse Boden
12 RXO_1N LVDS-Eingangsdaten 1 Portpaar
13 RXO_1P LVDS-Eingangsdaten 1 Portpaar
14 Masse Boden
15 RXO_2N LVDS-Eingangsdaten, 2 Portpaare
16 RXO_2P LVDS-Eingangsdaten, 2 Portpaare
17 Masse Boden
18 RXO_CKN LVDS-Eingangsdaten CLK-Portpaar
19 RXO_CKP LVDS-Eingangsdaten CLK-Portpaar
20 Masse Boden
21 RXO_3N LVDS-Eingangsdaten, 3 Portpaare
22 RXO_3P LVDS-Eingangsdaten, 3 Portpaare
23 Masse Boden
24 RXO_0N LVDS-Eingangsdaten 0 Portpaar
25 RXO_0P LVDS-Eingangsdaten 0 Portpaar
26 Masse Boden
27 RXE_1N LVDS-Eingangsdaten 1 Portpaar
28 RXE_1P

LVDS-Eingangsdaten 1 Portpaar

29 Masse Boden
30 RXE_2N LVDS-Eingangsdaten, 2 Portpaare
31 RXE_2P LVDS-Eingangsdaten, 2 Portpaare
32 Masse Boden
33 RXE_CKN LVDS-Eingangsdaten CLK-Portpaar
34 RXE_CNP LVDS-Eingangsdaten CLK-Portpaar
35 Masse Boden
36 RXE_3N LVDS-Eingangsdaten, 3 Portpaare
37 RXE_3P LVDS-Eingangsdaten, 3 Portpaare
38 Masse Boden
39 LCM_SCL LCM SCL für IIC
40 LCM_SDA LCM SDA für IIC
41 LCM_CS Chipauswahl für SPI
42 Masse Boden
43 VDD_OTP Keine Verbindung
44 Masse Boden
45 ATREN
Aktivieren Sie das automatische Neuladen von OTP/EEPROM alle 60 Frames.
Wenn das Neuladen gestoppt oder Registerwerte über SPI/I2C geändert werden, sollte ATREN auf 0 gehalten werden
46 Fail_DET Panel-Fehlermodus-Erkennungssignal
47 NC Keine Verbindung
48 LEDK1 Kathode1
49 LEDK2 Kathode2
50 LEDK3

Kathode3

51 LEDK4 Kathode4
52 NC Keine Verbindung
53 LEDA1 LED-Leistung (Anode)
54 LEDA2 LED-Leistung (Anode)
55 NC Keine Verbindung
56 NTC+ NTC_Anothe
57 NTC- NTC_Kathode
58 LS-INT(ADDR) Lichtsensor
59 LS_SDA Lichtsensor
60 LS_SCL Lichtsensor


Merkmale:

  • Auflösung 1920 x 720
    - Nur DE-Modus (Data Enable)
    LVDS-Schnittstelle
    - PSWG (Panel Standardization Working Group)
    - Großer Betriebstemperaturbereich
  • RoHS-Konformität


  • Anwendungen:

  • -TFT-LCD-Monitor
    - Fabrikanwendung
    - Unterhaltung
  • - Fahrzeug
